Bơm nước 506 dùng cho hệ thống cấp nước / Cảm biến tần số biến đổi / Bộ truyền tín hiệu 509 5V/24V áp suất không đổi PT – Phụ kiện tăng áp

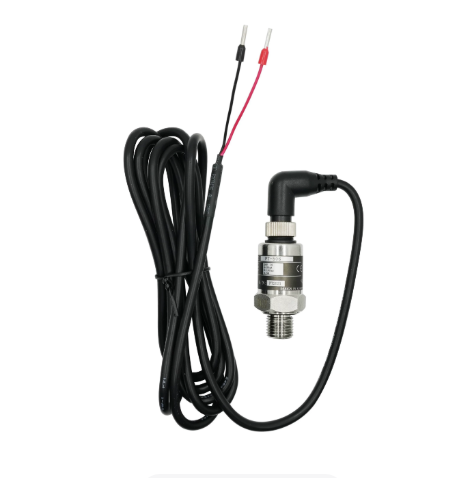

Cảm biến áp suất PT-506 / PT-509 cho hệ thống cấp nước biến tần – Phụ kiện bơm tăng áp

PT-506 và PT-509 là dòng cảm biến/biến áp suất (pressure transmitter) được sử dụng trong các hệ thống cấp nước biến tần, bơm tăng áp và hệ thống duy trì áp suất không đổi. Các nguồn sản phẩm mô tả dòng PT-5 được phát triển cho ngành cấp nước, bơm biến tần và hệ thống cấp nước hoàn chỉnh.

Thiết bị đo áp suất đường ống và chuyển đổi thành tín hiệu điện để bộ điều khiển hoặc biến tần điều chỉnh tốc độ bơm, từ đó duy trì áp suất nước theo giá trị cài đặt.

Lưu ý: Tên bạn đưa ra có vẻ đang gộp các mã PT-506 / PT-504 / PT-509. Đây là các model khác nhau. PT-506 có các dải như 0–10 bar hoặc 0–16 bar; PT-509 cũng có các biến thể dải đo khác nhau. Cần xác nhận đúng model và loại đầu ra trước khi đặt hàng.

1. Tổng quan nhanh sản phẩm

Một phiên bản PT-506 được công bố có dải đo 0–16 bar, nguồn 24 VDC, đầu ra 4–20 mA, độ chính xác 0,5% và cấp bảo vệ IP68. Đây là thông số của phiên bản cụ thể, không nên áp dụng cho mọi PT-506/PT-509.

2. Sản phẩm này là gì và dùng để làm gì?

Cảm biến được lắp trên đường ống để đo áp suất nước thực tế.

Bể nước
   ↓
Bơm tăng áp
   ↓
Đường ống
   ↓
PT-506 / PT-509
   ↓
Tín hiệu áp suất
   ↓
Biến tần / PLC
   ↓
Điều chỉnh tốc độ bơm

Ví dụ:

Khi nhu cầu sử dụng nước tăng → áp suất đường ống giảm → cảm biến phát hiện → bộ điều khiển tăng tốc độ bơm.

Khi nhu cầu giảm → áp suất tăng → bộ điều khiển giảm tốc độ bơm.

Nhờ đó hệ thống có thể duy trì áp suất tương đối ổn định thay vì để bơm chạy cố định ở một tốc độ.

3. Hệ thống cấp nước biến tần hoạt động như thế nào?

Một cấu hình điển hình:

           ┌───────────────┐
           │  Cảm biến     │
           │ PT-506/PT-509 │
           └───────┬───────┘
                   │
              4–20 mA
                   │
                   ▼
             ┌──────────┐
             │ Biến tần │
             └────┬─────┘
                  │
              Động cơ
                  │
                  ▼
                Bơm
                  │
                  ▼
              Đường ống

Cảm biến đóng vai trò feedback áp suất, là thành phần quan trọng trong vòng điều khiển kín.

Dòng PT-5 được mô tả là chuyên dùng cho urban smart water supply, variable frequency pumps và complete water supply systems.

4. PT-506

PT-506 là một trong các model cảm biến áp suất dùng cho hệ thống cấp nước/bơm biến tần.

Một phiên bản được công bố:

• Dải đo: 0–16 bar
• Quá áp cho phép: tới 32 bar
• Nguồn: 24 VDC
• Đầu ra: 4–20 mA
• Độ chính xác: 0,5%
• Nhiệt độ môi trường đo: -40 đến 85°C
• Vật liệu thân: SS304
• Cấp bảo vệ: IP68
• Kết nối quá trình: G1/4″
• Connector: M12 ở phiên bản được nêu.

PT-506 cũng có các biến thể 0–10 bar và 0–16 bar được các nhà bán hàng liệt kê.

5. PT-509

PT-509 cũng thuộc nhóm cảm biến áp suất PT-5 dùng trong hệ thống cấp nước và bơm biến tần. Một số cấu hình PT-509 được bán với đầu ra điện áp hoặc dòng điện, và có nhiều dải áp suất khác nhau.

Do đó cần xác nhận:

PT-509 + dải áp suất + loại tín hiệu đầu ra

trước khi thay thế hoặc đấu vào biến tần.

6. Tín hiệu 5V / 24V

Cụm “5V/24V” trong tiêu đề cần đặc biệt cẩn thận.

Không nên hiểu rằng một PT-506/PT-509 bất kỳ có thể sử dụng đồng thời 5 V và 24 V.

Các phiên bản có thể có:

• Nguồn 5 V.
• Nguồn 12 V.
• Nguồn 24 V.
• Đầu ra điện áp.
• Đầu ra 4–20 mA.

Ví dụ PT-506 được mô tả trong một datasheet thương mại có nguồn 24 VDC và đầu ra 4–20 mA.

Vì vậy khi đăng sản phẩm nên ghi:

“Tùy phiên bản nguồn/đầu ra 5V/24V”

thay vì khẳng định tất cả đều dùng 5–24 V.

7. Đầu ra 4–20 mA

Đây là cấu hình rất phù hợp với hệ thống điều khiển bơm.

Ví dụ cảm biến:

0 bar       → 4 mA
...
8 bar       → khoảng 12 mA
...
16 bar      → 20 mA

PLC hoặc biến tần có thể chuyển đổi dòng điện thành giá trị áp suất tương ứng.

Một phiên bản PT-506 được công bố sử dụng 4–20 mA, dải 0–16 bar và độ chính xác 0,5%.

8. Đầu ra điện áp

Một số phiên bản cảm biến PT-5/PT-509 có thể sử dụng đầu ra điện áp thay vì 4–20 mA. Các danh mục sản phẩm PT-509 liệt kê cả phiên bản cảm biến current/voltage type.

Vì vậy khi kết nối biến tần, phải kiểm tra biến tần yêu cầu:

4–20 mA

hay

0–5 V / 0–10 V

trước khi mua.

9. Lợi ích khi đưa vào vận hành

Duy trì áp suất ổn định

Cảm biến cung cấp feedback liên tục cho bộ điều khiển bơm.

Tiết kiệm năng lượng

Bơm không nhất thiết phải chạy ở tốc độ tối đa liên tục; biến tần có thể điều chỉnh tốc độ theo nhu cầu.

Bảo vệ hệ thống

Giúp phát hiện:

• Áp suất quá thấp.
• Áp suất quá cao.
• Mất nước.
• Bơm hoạt động bất thường.

Tự động hóa

Có thể kết nối với:

• Biến tần.
• PLC.
• HMI.
• SCADA.

Phù hợp hệ thống nhiều bơm

Có thể làm tín hiệu feedback chung cho hệ thống điều khiển nhiều bơm theo thiết kế.

10. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

Hệ thống cấp nước dân dụng

Hệ thống bơm tăng áp

Cấp nước cho nhà xưởng

Trạm cấp nước

Hệ thống cấp nước biến tần

Hệ thống HVAC

Bơm tuần hoàn

Hệ thống xử lý nước

Dòng PT-5 được mô tả là phục vụ ngành cấp nước, bơm biến tần và hệ thống cấp nước hoàn chỉnh.

11. Lợi ích của cảm biến áp suất trong hệ thống tăng áp

Áp suất giảm
    ↓
Sensor phát hiện
    ↓
Biến tần tăng tốc
    ↓
Bơm tăng lưu lượng
    ↓
Áp suất tăng
    ↓
Đạt giá trị đặt
    ↓
Biến tần giảm tốc

Đây chính là cơ chế cơ bản của hệ thống constant pressure water supply.

12. Lưu ý khi thay thế cảm biến

Không nên chỉ nhìn vào mã PT-506 hoặc PT-509.

Cần đối chiếu:

Dải áp suất

Nguồn cấp

Đầu ra

Ren kết nối

Connector

Độ chính xác

Cấp bảo vệ

Loại môi trường

Ví dụ một PT-506 0–16 bar / 4–20 mA / 24 VDC sẽ không thể thay thế trực tiếp một phiên bản PT-506 khác nếu đầu ra hoặc dải áp suất khác mà không cấu hình lại hệ thống.

14. Chính sách & cam kết

MYTECH hỗ trợ kiểm tra:

• PT-506 hay PT-509.
• Dải áp suất.
• 4–20 mA hay điện áp.
• Nguồn 5V/24V.
• Ren kết nối.
• Connector.
• Số lượng.

Đặc biệt với cảm biến dùng cho hệ thống bơm đang vận hành, cần xác nhận đúng dải áp suất và tín hiệu đầu ra trước khi thay thế.

15. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá nên cung cấp:

PT-506/PT-509 + dải áp suất + nguồn + tín hiệu đầu ra + ren + số lượng.

Ví dụ:

PT-506, 0–16 bar, 24VDC, output 4–20mA, ren G1/4″, dùng cho hệ thống bơm biến tần.

16. Câu hỏi thường gặp (FAQ)

PT-506 dùng để làm gì?

Dùng để đo áp suất trong hệ thống cấp nước, bơm tăng áp và bơm biến tần, sau đó truyền tín hiệu áp suất về bộ điều khiển. Dòng PT-5 được phát triển cho các ứng dụng cấp nước và bơm biến tần.

PT-509 có phải cùng loại với PT-506 không?

Cùng thuộc nhóm PT-5 nhưng là model khác, có thể có dải đo và đầu ra khác nhau.

PT-506 có loại 0–16 bar không?

Có; một phiên bản PT-506 được công bố có dải 0–16 bar.

PT-506 có output 4–20mA không?

Có phiên bản 4–20 mA, dùng nguồn 24 VDC.

Có loại 0–10 bar không?

Có, các danh mục PT-506 có liệt kê phiên bản 0–10 bar.

Dùng cho biến tần được không?

Có. Cảm biến áp suất đóng vai trò feedback để biến tần điều chỉnh tốc độ bơm nhằm duy trì áp suất theo giá trị đặt.

Có dùng cho PLC không?

Có, nếu PLC có ngõ vào tương ứng với tín hiệu của cảm biến, chẳng hạn 4–20 mA hoặc điện áp.

5V và 24V có dùng chung được không?

Không nên mặc định. Nguồn và tín hiệu phải đúng với phiên bản cảm biến cụ thể.

Có dùng cho nước không?

Có; PT-5 được phát triển cho các ứng dụng trong ngành cấp nước. Một phiên bản PT-506 được công bố sử dụng cho nước, không khí và khí không cháy nổ.

Có phải cảm biến nhiệt độ không?

Không. Đây là cảm biến/biến áp suất.

Có thể dùng để duy trì áp suất không đổi không?

Có. Khi kết hợp với biến tần + bơm + bộ điều khiển, tín hiệu áp suất từ sensor được dùng làm feedback cho vòng điều khiển áp suất.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
