Bộ kit điều khiển động cơ servo 400W/750W – Hệ thống xi lanh điện mini servo, bộ mã hóa encoder

1. Tổng quan nhanh sản phẩm

Bộ kit điều khiển động cơ servo 400W/750W là giải pháp truyền động tuyến tính sử dụng động cơ servo kết hợp driver, encoder và xi lanh điện, phù hợp cho các hệ thống tự động hóa yêu cầu điều khiển chính xác vị trí, tốc độ và lực đẩy.

Thay vì sử dụng xi lanh khí nén chỉ điều khiển theo trạng thái đóng/mở hoặc hành trình cố định, xi lanh điện servo sử dụng vít me – thường là vít me bi – để biến chuyển động quay của servo thành chuyển động tịnh tiến. Encoder cung cấp phản hồi vị trí về bộ điều khiển, giúp hệ thống kiểm soát chuyển động chính xác và phát hiện sai lệch trong quá trình vận hành.

Các cấu hình phổ biến gồm servo 400W và 750W, có thể lựa chọn hành trình, bước vít, kiểu lắp motor, cảm biến giới hạn và encoder tùy theo yêu cầu máy. Một số dòng xi lanh điện 400W có thể đạt lực đẩy khoảng 1.388 N, trong khi cấu hình 750W có thể đạt trên 2.500 N tùy bước vít và thiết kế cơ khí.

Lưu ý: 400W/750W là công suất của động cơ servo, không phải lực đẩy của xi lanh. Lực đẩy thực tế phụ thuộc vào motor, bước vít, tốc độ, tỷ số truyền và cấu hình cơ khí.

---

2. Sản phẩm này là gì và dùng để làm gì?

Bộ kit servo 400W/750W gồm những gì?

Một bộ hoàn chỉnh thường có thể bao gồm:

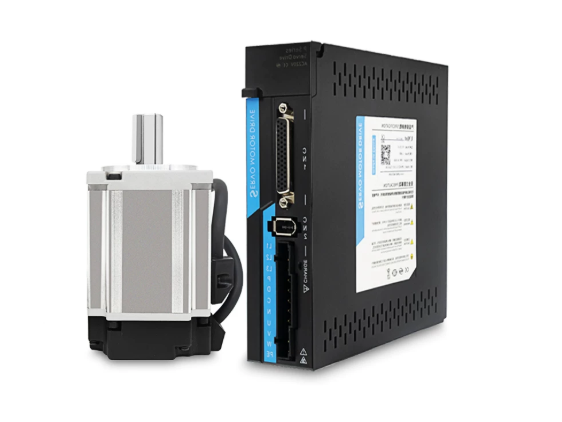

• Động cơ servo AC 400W hoặc 750W
• Servo driver
• Encoder/feedback encoder tích hợp trên động cơ
• Xi lanh điện servo
• Vít me bi
• Khớp nối motor – vít me
• Cảm biến Home/Limit
• Giá đỡ hoặc mặt bích lắp motor
• Cáp động lực và cáp encoder
• Tùy chọn phanh cho ứng dụng tải đứng

Cấu hình thực tế cần lựa chọn đồng bộ giữa servo motor – driver – encoder – xi lanh điện. Không nên chỉ dựa vào công suất 400W/750W để thay thế trực tiếp giữa các hãng.

Một số nhà sản xuất cung cấp riêng xi lanh điện để khách hàng lắp với servo của nhiều thương hiệu khác nhau. Chẳng hạn, các dòng xi lanh điện tiêu chuẩn có thể hỗ trợ servo Panasonic, Mitsubishi, Yaskawa, Delta, Inovance, Omron… với công suất 400W và 750W.

Nguyên lý hoạt động

Hệ thống hoạt động theo chu trình:

Bộ điều khiển/PLC → Servo Driver → Servo Motor → Vít me → Chuyển động tuyến tính

Trong đó:

1. PLC hoặc bộ điều khiển gửi lệnh vị trí/tốc độ.
2. Servo driver điều khiển motor quay theo lệnh.
3. Motor truyền mô-men xoắn tới vít me.
4. Vít me biến chuyển động quay thành chuyển động tịnh tiến.
5. Encoder liên tục phản hồi vị trí và tốc độ.
6. Driver điều chỉnh motor để giảm sai số giữa vị trí thực tế và vị trí yêu cầu.

Nhờ cơ chế phản hồi vòng kín, hệ thống phù hợp với các máy cần định vị nhiều điểm, thay đổi hành trình linh hoạt và kiểm soát chuyển động chính xác.

---

3. Thông số kỹ thuật tham khảo

Hạng mục	Servo 400W	Servo 750W
Công suất motor	400W	750W
Mô-men định mức tham khảo	~1,27 Nm	~2,4 Nm
Tốc độ định mức phổ biến	3.000 rpm	3.000 rpm
Cơ cấu truyền động	Vít me bi	Vít me bi
Bước vít	5 / 10 mm hoặc tùy chọn	5 / 10 mm hoặc tùy chọn
Encoder	Có	Có
Điều khiển	Servo driver	Servo driver
Cảm biến	Home/Limit tùy cấu hình	Home/Limit tùy cấu hình
Kiểu chuyển động	Tuyến tính	Tuyến tính
Hành trình	Tùy model, có thể từ vài chục đến hàng trăm mm	Tùy model
Độ lặp lại	Có thể đạt khoảng ±0,01–0,02 mm tùy cấu hình	Có thể đạt khoảng ±0,01–0,02 mm tùy cấu hình
Ứng dụng	Tải vừa, máy tự động nhỏ/gọn	Tải cao hơn, yêu cầu lực đẩy lớn hơn

Một dòng xi lanh điện 400W của NiMotion có chiều rộng thân 65 mm, hành trình tiêu chuẩn 50–700 mm, vít me đường kính 16 mm, lực đẩy 1.388 N, tốc độ tối đa 250 mm/s và độ lặp lại ±0,01 mm. Dòng 750W EC80750/EC80T có thân 80 mm và tải ngang tối đa được công bố khoảng 200 kg tùy cấu hình.

Với các thiết kế sử dụng vít me bi C7/C5, thông số lực đẩy và tốc độ sẽ thay đổi đáng kể theo lead của vít me. Ví dụ, cùng một động cơ nhưng chọn lead nhỏ sẽ ưu tiên lực đẩy, trong khi lead lớn sẽ ưu tiên tốc độ tuyến tính.

Encoder có vai trò gì?

Encoder là bộ phận phản hồi vị trí/tốc độ của motor.

Trong hệ servo, encoder giúp:

• Xác định vị trí góc của motor.
• Theo dõi tốc độ quay.
• Phát hiện sai lệch vị trí.
• Hỗ trợ điều khiển vòng kín.
• Cải thiện khả năng định vị.
• Giúp hệ thống phản ứng khi motor bị quá tải hoặc không đạt vị trí yêu cầu.

Vì vậy, khi đặt mua bộ kit servo có encoder, cần xác định chính xác loại encoder, độ phân giải, giao thức và loại đầu nối tương thích với servo driver.

---

4. Lợi ích khi đưa vào vận hành

Điều khiển vị trí chính xác

Xi lanh điện servo có thể điều khiển vị trí theo giá trị cài đặt thay vì chỉ thực hiện hai trạng thái như xi lanh khí nén.

Ví dụ:

0 mm → 50 mm → 125 mm → 280 mm

Các vị trí có thể được thay đổi bằng chương trình PLC hoặc bộ điều khiển.

Điều chỉnh tốc độ linh hoạt

Tốc độ chuyển động có thể được thay đổi trong chương trình, phù hợp với từng giai đoạn của chu trình máy.

Ví dụ:

• Chạy nhanh khi di chuyển không tải.
• Giảm tốc khi gần sản phẩm.
• Chạy chậm khi ép hoặc định vị.
• Dừng chính xác tại vị trí yêu cầu.

Có phản hồi encoder

Khác với cơ cấu truyền động hở vòng, servo sử dụng encoder để biết motor thực tế đang ở vị trí nào.

Điều này đặc biệt hữu ích khi máy phải thực hiện nhiều chu kỳ liên tục và yêu cầu độ ổn định cao.

Thay thế một số ứng dụng xi lanh khí nén

Xi lanh điện có ưu thế trong các ứng dụng cần:

• Nhiều vị trí dừng.
• Thay đổi hành trình.
• Thay đổi tốc độ.
• Điều khiển lực.
• Định vị chính xác.
• Đồng bộ nhiều trục.

Không cần hệ thống khí nén trung tâm, máy nén khí và van khí cho riêng chuyển động tuyến tính.

Kết cấu nhỏ gọn

Servo motor và xi lanh điện có thể được tích hợp thành một cụm truyền động hoàn chỉnh, giúp giảm số lượng linh kiện cơ khí và thuận tiện cho thiết kế máy.

---

5. Đối tượng sử dụng phù hợp

Bộ kit servo 400W/750W và xi lanh điện mini phù hợp với nhiều hệ thống tự động hóa như:

Máy ép và cơ cấu pressing

Ứng dụng trong:

• Ép linh kiện.
• Ép nhựa.
• Ép đầu cos.
• Ép lắp ráp.
• Press-fit.
• Đóng gói.

Servo có thể điều khiển chính xác vị trí và tốc độ ép; nếu hệ thống được thiết kế phù hợp, có thể kết hợp thêm cảm biến lực để kiểm soát quá trình ép.

Máy gắp – đặt

Xi lanh điện có thể sử dụng để:

• Đẩy sản phẩm.
• Kẹp/định vị.
• Chuyển sản phẩm.
• Điều chỉnh vị trí cơ cấu.
• Cấp phôi.

Máy đóng gói

Có thể dùng cho:

• Cơ cấu đẩy sản phẩm.
• Cắt.
• Ép màng.
• Định vị bao bì.
• Điều chỉnh cơ cấu theo nhiều kích thước sản phẩm.

Máy tự động hóa công nghiệp

Đặc biệt phù hợp với các máy cần thay đổi chương trình và kích thước sản phẩm thường xuyên.

Cơ cấu nâng hạ

Với tải theo phương đứng, nên lựa chọn servo có phanh nếu cần giữ tải khi mất điện và phải kiểm tra tải trọng, mô-men, cơ cấu chống rơi cũng như điều kiện an toàn của toàn hệ thống.

---

6. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các giải pháp servo motor, servo driver, encoder và cơ cấu xi lanh điện phục vụ hệ thống tự động hóa.

Cam kết hỗ trợ

• Tư vấn lựa chọn servo theo tải và hành trình.
• Tư vấn công suất 400W hoặc 750W.
• Tư vấn lựa chọn bước vít me.
• Tư vấn encoder và driver tương thích.
• Hỗ trợ lựa chọn cảm biến Home/Limit.
• Tư vấn phương án lắp đặt và điều khiển.
• Hỗ trợ xác nhận model trước khi đặt hàng.

Lưu ý khi lựa chọn

Không nên chọn motor chỉ dựa vào công suất.

Để chọn đúng bộ xi lanh servo, cần cung cấp:

Tải trọng → hành trình → tốc độ → hướng chuyển động → lực yêu cầu → chu kỳ làm việc → độ chính xác → kích thước lắp đặt.

Đặc biệt, cùng là servo 400W nhưng nếu sử dụng vít me 5 mm và 20 mm thì lực đẩy và tốc độ tuyến tính sẽ khác nhau đáng kể.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

📞 Hotline/Zalo: 0968 534 039
📧 Email: haibang0710@gmail.com
🌐 Website: mytek.com.vn

Khi liên hệ đặt hàng, khách hàng nên cung cấp:

• Công suất servo: 400W / 750W
• Hành trình xi lanh.
• Tải trọng cần đẩy/kéo.
• Tốc độ mong muốn.
• Kiểu lắp đặt.
• Sử dụng ngang hay đứng.
• Có cần phanh hay không.
• Điện áp nguồn.
• PLC/bộ điều khiển đang sử dụng.
• Yêu cầu encoder/giao tiếp.

MYTECH có thể dựa trên các thông số trên để tư vấn cấu hình servo motor + driver + encoder + xi lanh điện phù hợp với hệ thống.

---

8. Câu hỏi thường gặp (FAQ)

1. Servo 400W và 750W khác nhau như thế nào?

750W có công suất và mô-men định mức cao hơn 400W, phù hợp khi cơ cấu cần lực hoặc tải lớn hơn. Tuy nhiên không phải cứ dùng 750W là tốt hơn; cần tính toán tải, tốc độ và mô-men thực tế.

2. Xi lanh điện servo có cần encoder không?

Đối với hệ servo vòng kín, encoder là thành phần phản hồi quan trọng để driver kiểm soát vị trí và tốc độ motor. Một số cơ cấu có thể sử dụng cảm biến hoặc phản hồi khác tùy thiết kế.

3. 400W có nghĩa là xi lanh đẩy được 400 kg không?

Không. 400W là công suất motor. Lực đẩy của xi lanh phụ thuộc vào mô-men motor, bước vít, hiệu suất truyền động và tốc độ. Ví dụ một dòng xi lanh 400W được công bố lực đẩy 1.388 N ở một cấu hình vít nhất định.

4. Xi lanh điện 750W có tốc độ cao hơn 400W không?

Không nhất thiết. Tốc độ tuyến tính phụ thuộc nhiều vào tốc độ motor và bước vít. Motor công suất lớn hơn chủ yếu giúp hệ thống có khả năng đáp ứng tải/mô-men cao hơn.

5. Có thể dùng PLC để điều khiển xi lanh servo không?

Có. Servo driver có thể nhận lệnh từ PLC thông qua các phương thức điều khiển/giao tiếp phù hợp với từng model, chẳng hạn Pulse/Direction hoặc các giao thức truyền thông công nghiệp.

6. Có thể thay servo motor của hãng khác vào xi lanh điện không?

Có thể đối với những xi lanh được thiết kế hỗ trợ nhiều thương hiệu, nhưng phải kiểm tra mặt bích, đường kính trục, chiều dài trục, khớp nối, encoder và thông số driver trước khi thay thế.

7. Xi lanh điện servo có thể dùng để nâng tải đứng không?

Có thể, nhưng phải lựa chọn đúng tải trọng và kiểm tra khả năng giữ tải. Với ứng dụng trục Z, nên cân nhắc servo có phanh và thiết kế thêm giải pháp an toàn chống rơi nếu cần.

8. Nên chọn vít me bước 5 mm hay 10 mm?

• Lead 5 mm: ưu tiên lực đẩy và khả năng định vị.
• Lead 10 mm: cân bằng giữa tốc độ và lực.
• Lead lớn hơn: ưu tiên tốc độ tuyến tính nhưng lực đẩy trên cùng mô-men thường giảm.

Việc lựa chọn cuối cùng cần dựa trên tải, tốc độ và chu kỳ vận hành.

---
