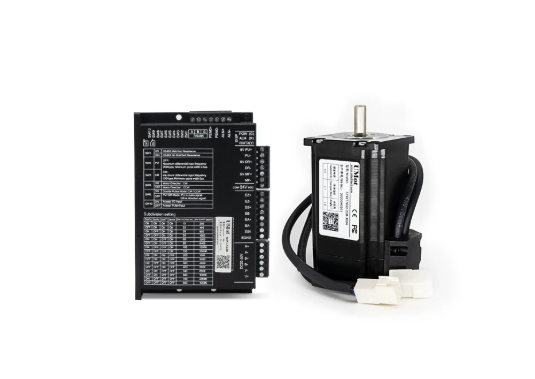

Bộ động cơ bước vòng kín Umote 57 với bộ điều khiển tích hợp và bộ điều khiển servo siêu nhỏ: Độ chính xác cao và phản hồi nhanh

Bộ động cơ bước vòng kín UMot 57 – Driver tích hợp, điều khiển servo mini, phản hồi nhanh

1. Tổng quan nhanh sản phẩm

Bộ động cơ bước vòng kín UMot 57 là giải pháp truyền động tích hợp dành cho các hệ thống tự động hóa cần định vị chính xác, phản hồi vị trí nhanh và kết cấu điều khiển gọn.

Khác với động cơ bước thông thường phải sử dụng:

Motor + Encoder + Driver

dòng integrated closed-loop kết hợp các thành phần này thành một cụm:

Động cơ bước + Encoder + Driver/Controller → một thiết bị

Với kích thước 57 × 57 mm, sản phẩm thuộc nhóm NEMA23, phù hợp với nhiều module tuyến tính, vít me, máy CNC và cơ cấu tự động hóa. Một số dòng 57 mm tích hợp công bố nguồn 24–48VDC, giao tiếp Pulse/Direction và điều khiển vòng kín với khả năng tự bù mất bước.

Ưu điểm nổi bật:

• Closed-loop có phản hồi encoder.
• Driver tích hợp trong thân motor.
• Giảm số lượng dây và thiết bị trong tủ điện.
• Phản hồi vị trí theo thời gian thực.
• Có khả năng bù sai lệch/mất bước.
• Chuyển động mượt hơn ở tốc độ thấp.
• Phù hợp các cơ cấu cần kích thước nhỏ nhưng vẫn yêu cầu kiểm soát vị trí tốt.

Lưu ý: “servo mini” trong tên thương mại nên hiểu là stepper vòng kín có điều khiển kiểu servo, không nên mặc định đây là servo motor AC truyền thống.

---

2. Sản phẩm này là gì và dùng để làm gì?

Động cơ bước vòng kín 57 là gì?

Đây là một động cơ bước hybrid 2 pha có encoder phản hồi, trong đó bộ điều khiển/driver được tích hợp trực tiếp vào motor tùy phiên bản.

Hệ thống truyền thống:

PLC/Controller → Driver → Motor

Nếu dùng closed-loop tích hợp:

PLC/Controller → Motor tích hợp Encoder + Driver

Encoder liên tục giám sát vị trí rotor.

Khi vị trí thực tế khác với vị trí được yêu cầu, bộ điều khiển có thể điều chỉnh dòng điện motor để giảm sai lệch.

Một mẫu 57 mm tích hợp của UI Robot kết hợp stepper motor + encoder + driver + closed-loop controller và sử dụng 3 tín hiệu Pulse, Direction, Enable để kết nối với PLC/controller. Hãng cũng công bố chức năng missing-step self-compensation.

---

Closed-loop khác động cơ bước thông thường như thế nào?

Động cơ bước vòng hở

Controller → Driver → Motor

Controller gửi xung và giả định motor đã di chuyển đúng số bước.

Nếu tải quá lớn hoặc tăng tốc quá nhanh, motor có thể mất bước mà hệ thống không nhất thiết biết ngay.

Động cơ bước vòng kín

Controller → Driver → Motor → Encoder → Feedback → Controller/Driver

Encoder cung cấp thông tin vị trí thực tế.

Nếu phát hiện sai lệch, hệ thống có thể điều chỉnh motor để bù sai số.

Đây là điểm tạo nên ưu thế của closed-loop stepper so với stepper open-loop.

---

Vì sao gọi là “servo mini”?

Cách gọi này thường xuất phát từ việc closed-loop stepper sử dụng:

• Encoder feedback.
• Điều khiển vòng kín.
• Điều chỉnh dòng theo tải.
• Bù sai lệch vị trí.
• Phản hồi theo thời gian thực.

Nhưng về bản chất, nó vẫn là động cơ bước vòng kín, không nên đánh đồng hoàn toàn với servo motor AC.

UMot cũng có các driver sử dụng nguyên lý servo và DSP 32-bit cho dòng hybrid servo 57/86, cho thấy hai nhóm sản phẩm này cần được phân biệt theo model cụ thể.

---

3. Thông số kỹ thuật

Do dòng motor 57 mm có nhiều chiều dài thân và cấu hình encoder/driver khác nhau, không nên áp một mức mô-men duy nhất cho toàn bộ dòng.

Hạng mục	Thông số tham khảo
Loại	Động cơ bước vòng kín tích hợp
Kích thước	57 × 57 mm
Chuẩn	NEMA23
Điều khiển	Closed-loop
Encoder	Tích hợp, tùy model
Driver	Tích hợp
Controller	Tích hợp tùy model
Nguồn	Khoảng 24–48VDC tùy model
Tín hiệu	Pulse / Direction / Enable
Vi bước	Có; một số dòng đến 1/128
Phản hồi	Encoder position feedback
Chức năng	Bù sai lệch/mất bước
Làm mát	Tản nhiệt qua thân motor
Vỏ	Nhôm/kim loại tùy model
Ứng dụng	CNC, linear module, robot, tự động hóa

Một mẫu integrated 57 mm công bố holding torque 1,26 Nm, dòng 2,8A, nguồn 24–48VDC, Pulse/Direction; driver hỗ trợ vi bước từ 1 đến 1/128 và dòng pha có thể cấu hình theo model.

Các dòng 57 mm khác có thể có mô-men lớn hơn đáng kể. Ví dụ JSS57P công bố các lựa chọn 1,5 / 2 / 3 Nm, nguồn 24–48VDC và encoder quang 1000 PPR.

Vì vậy khi đặt hàng cần xác định chiều dài motor và model cụ thể, không chỉ dựa vào “57 mm”.

---

Encoder có tác dụng gì?

Encoder cung cấp thông tin về vị trí thực tế của trục motor.

Ví dụ:

Controller yêu cầu → 10.000 xung

Encoder kiểm tra:

Motor thực tế đã đạt vị trí tương ứng chưa?

Nếu phát hiện sai lệch, hệ thống closed-loop có thể điều chỉnh dòng motor để bù.

Nhờ đó hệ thống có khả năng:

• Giảm nguy cơ mất bước.
• Cải thiện độ ổn định vị trí.
• Phản hồi nhanh khi tải thay đổi.
• Không cần dự trữ mô-men quá lớn như một số hệ thống stepper open-loop.

---

4. Lợi ích khi đưa vào vận hành

Tích hợp motor + driver + encoder

Đây là ưu điểm nổi bật nhất.

Thay vì phải lắp:

Motor + Encoder + Driver + dây encoder + dây motor

có thể sử dụng một cụm tích hợp.

Điều này giúp:

• Giảm không gian tủ điện.
• Giảm số lượng dây.
• Đơn giản hóa lắp đặt.
• Giảm thời gian đấu nối.
• Thuận tiện bảo trì.

Các integrated stepper 57 mm được thiết kế chính xác theo hướng này.

---

Phản hồi vị trí theo thời gian thực

Encoder liên tục giám sát chuyển động của motor.

Điều này đặc biệt hữu ích khi:

• Tải thay đổi.
• Motor tăng tốc nhanh.
• Cơ cấu có quán tính.
• Máy chạy nhiều chu kỳ.
• Yêu cầu vị trí ổn định.

Một số hệ thống còn có chức năng tự bù mất bước ngay trong motor.

---

Giảm nguy cơ mất bước

Stepper open-loop có thể mất bước khi tải vượt quá khả năng motor.

Closed-loop có thể phát hiện sai lệch thông qua encoder và điều chỉnh lại.

Điều này giúp tăng độ tin cậy cho các cơ cấu:

• Vít me.
• Bàn trượt.
• Robot.
• Cơ cấu pick & place.
• Máy CNC.

Tuy nhiên, closed-loop không biến một motor thiếu công suất thành motor đủ công suất. Nếu tải vượt quá giới hạn cơ khí của motor, hệ thống vẫn có thể không đáp ứng được.

---

Chuyển động mượt và ít rung

Các driver tích hợp closed-loop thường sử dụng điều khiển dòng PWM và vi bước.

Một cấu hình 57 mm của UI Robot hỗ trợ vi bước từ 1 đến 1/128, đồng thời công bố khả năng giảm rung/ồn ở tốc độ thấp.

Điều này hữu ích với:

• Bàn trượt.
• Máy CNC.
• Máy kiểm tra.
• Thiết bị quang học.
• Cơ cấu định vị.

---

Tiết kiệm không gian

Driver nằm ngay trên motor nên không cần một driver rời lớn trong tủ điện.

Đây là ưu điểm đáng chú ý khi thiết kế:

• Máy nhỏ.
• Robot mini.
• Máy tự động hóa compact.
• Linear actuator.
• Thiết bị phòng thí nghiệm.

---

Phản hồi nhanh

Do encoder được đặt trực tiếp trên motor, hệ thống có thể lấy thông tin vị trí ngay tại trục động cơ.

Một số sản phẩm 57 mm tích hợp công bố khả năng đáp ứng nhanh, tốc độ tối đa có thể tới khoảng 3.000 rpm, tùy motor cụ thể.

Không nên áp mức 3.000 rpm cho mọi motor 57 mm; cần kiểm tra đường cong mô-men/tốc độ của model cụ thể.

---

5. Đối tượng sử dụng phù hợp

Máy CNC

Có thể sử dụng cho:

• Trục X.
• Trục Y.
• Trục Z.
• Cơ cấu thay dao.
• Bàn trượt.
• Cơ cấu vít me.

Closed-loop giúp hạn chế nguy cơ mất bước trong quá trình gia công.

---

Module tuyến tính

Đây là một trong những ứng dụng phù hợp nhất.

Cấu hình:

Motor 57 closed-loop → Khớp nối → Vít me → Bàn trượt

Encoder phản hồi vị trí motor, trong khi vít me biến chuyển động quay thành chuyển động tuyến tính.

---

Robot Cartesian

Có thể sử dụng làm:

X + Y + Z

với từng trục sử dụng một motor tích hợp riêng.

Thiết kế tích hợp giúp giảm dây và đơn giản hóa hệ thống điều khiển.

---

Máy Pick & Place

Closed-loop phù hợp với các cơ cấu phải:

• Tăng tốc nhanh.
• Dừng chính xác.
• Hoạt động lặp lại.
• Thay đổi tải thường xuyên.

---

Máy đóng gói

Có thể sử dụng cho:

• Cơ cấu kéo màng.
• Cấp liệu.
• Cắt.
• Định vị.
• Đồng bộ chuyển động.

---

Thiết bị kiểm tra và đo lường

Đặc biệt phù hợp với các cơ cấu cần:

• Vị trí ổn định.
• Chuyển động mượt.
• Phản hồi encoder.
• Kích thước gọn.

---

6. Chính sách & cam kết

MYTECH tư vấn và cung cấp các giải pháp:

• Động cơ bước vòng kín.
• Stepper servo.
• Integrated stepper motor.
• Driver stepper tích hợp.
• Encoder.
• Động cơ bước NEMA23.
• Servo motor.
• Linear actuator.
• Module tuyến tính.
• Vít me bi.
• Bộ điều khiển chuyển động.

Khi lựa chọn motor 57 closed-loop cần xác nhận

1. Mô-men motor

57 mm chỉ cho biết kích thước khung. Mô-men còn phụ thuộc chiều dài motor.

2. Encoder

Cần xác định:

• Incremental.
• Absolute.
• Số xung/PPR.
• Chuẩn tín hiệu.

3. Giao tiếp

Có thể gặp:

• Pulse/Direction.
• RS485.
• CANopen.
• EtherCAT.

Một số dòng 57 mm tích hợp hiện hỗ trợ cả RS485, CANopen và EtherCAT tùy model.

4. Điện áp

Nhiều model sử dụng 24–48VDC, nhưng không phải mọi motor 57 mm đều giống nhau.

5. Brake

Nếu dùng cho trục Z hoặc tải có xu hướng rơi khi mất điện, cần xem xét phiên bản có phanh giữ.

6. Kiểu điều khiển

Nếu hệ thống hiện tại dùng PLC phát xung, nên chọn model Pulse/Direction.

Nếu muốn điều khiển nhiều trục qua mạng, có thể cân nhắc RS485/CANopen/EtherCAT tùy controller.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá bộ động cơ bước vòng kín 57, nên cung cấp:

Tải → tốc độ → mô-men → hành trình → vít me/pulley → controller → giao tiếp → nguồn DC.

Ví dụ:

NEMA23 57 mm + closed-loop + 2 Nm + 36VDC + Pulse/Direction + vít me bi.

MYTECH có thể tư vấn đồng bộ:

PLC/Motion Controller → Motor 57 tích hợp → Vít me/đai → Linear Rail → Limit/Home.

---

8. Câu hỏi thường gặp (FAQ)

1. Động cơ bước vòng kín 57 là gì?

Là động cơ bước NEMA23 57 mm có encoder phản hồi, kết hợp với driver/điều khiển vòng kín. Một số phiên bản tích hợp toàn bộ motor, encoder, driver và controller trong cùng thân.

2. 57 mm có phải mô-men 57 Nm không?

Không.

57 mm là kích thước mặt bích motor, thường tương ứng NEMA23.

Mô-men phụ thuộc model và chiều dài thân motor.

3. Motor closed-loop có còn là động cơ bước không?

Có. Nó vẫn sử dụng nguyên lý động cơ bước, nhưng được bổ sung encoder và vòng điều khiển kín.

4. Closed-loop có ưu điểm gì so với stepper thường?

Các ưu điểm chính:

• Phản hồi vị trí.
• Giảm nguy cơ mất bước.
• Có thể bù sai lệch.
• Điều khiển ổn định hơn khi tải thay đổi.
• Giảm nhu cầu dự phòng mô-men quá lớn.

5. Motor 57 tích hợp có cần driver rời không?

Nếu là integrated closed-loop stepper, driver đã được tích hợp trong thân motor nên thông thường không cần driver stepper rời.

6. Motor 57 closed-loop có kết nối PLC được không?

Có. Các phiên bản Pulse/Direction có thể nhận tín hiệu từ PLC hoặc motion controller tương thích. Một số phiên bản khác hỗ trợ RS485, CANopen hoặc EtherCAT.

7. Có thể dùng motor này cho vít me không?

Có. Đây là một ứng dụng rất phù hợp:

Motor 57 → khớp nối → vít me → bàn trượt

Đặc biệt hữu ích khi cần kiểm soát vị trí và hạn chế mất bước.

8. Motor 57 có cần nguồn 24V không?

Tùy model. Nhiều integrated closed-loop stepper 57 mm sử dụng 24–48VDC.

9. Có phiên bản có phanh không?

Có. Một số dòng 57 mm có tùy chọn brake, phù hợp với trục đứng hoặc tải cần giữ vị trí khi mất điện.

10. Động cơ bước vòng kín có thay thế hoàn toàn servo motor không?

Không.

Closed-loop stepper là giải pháp trung gian rất hữu ích giữa stepper open-loop và servo, nhưng servo vẫn có ưu thế trong các ứng dụng yêu cầu tốc độ, công suất, gia tốc và khả năng điều khiển động lực học cao.

11. Có thể dùng motor 57 closed-loop cho máy CNC không?

Có. Motor NEMA23 closed-loop được sử dụng cho CNC, linear positioning, robot và các hệ thống tự động hóa cần phản hồi vị trí.

12. “Phản hồi nhanh” có nghĩa là motor chạy nhanh hơn không?

Không hoàn toàn.

Phản hồi nhanh chủ yếu nói đến khả năng hệ thống phát hiện và xử lý sai lệch vị trí nhanh, không đồng nghĩa mọi motor đều đạt tốc độ quay cao. Tốc độ tối đa vẫn phụ thuộc motor, điện áp, tải và driver.

---
