Bộ điều khiển tốc độ DC cho động cơ bước có hộp số mặt bích vuông 42mm, bộ giảm tốc hành tinh chính xác.

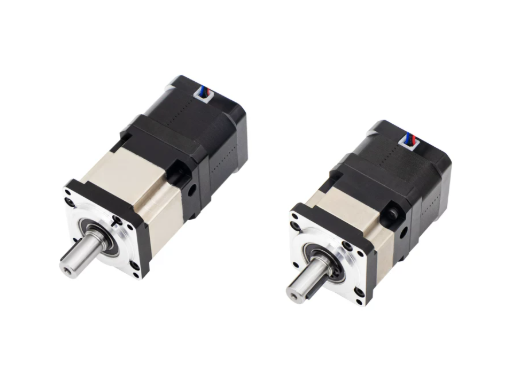

Bộ điều khiển tốc độ DC cho động cơ bước hộp số hành tinh mặt bích vuông 42mm

1. Tổng quan nhanh sản phẩm

Bộ điều khiển tốc độ DC cho động cơ bước hộp số mặt bích vuông 42mm là giải pháp truyền động nhỏ gọn dành cho các hệ thống tự động hóa cần kết hợp động cơ bước, hộp số hành tinh chính xác và bộ điều khiển/driver.

Cụm truyền động 42 × 42 mm thường được thiết kế để tương thích với nhóm động cơ bước NEMA 17, trong đó hộp số hành tinh đảm nhiệm việc giảm tốc độ và tăng mô-men xoắn đầu ra. Một số dòng hộp số 42 mm hỗ trợ nhiều tỷ số truyền từ 4:1, 5:1, 7:1, 10:1 đến các tỷ số cao hơn tùy cấu hình.

Thiết kế mặt bích vuông giúp thuận tiện khi lắp trực tiếp vào động cơ và cơ cấu máy. Với các ứng dụng yêu cầu độ chính xác cao, có thể lựa chọn hộp số có backlash thấp, encoder hoặc bộ điều khiển phù hợp.

---

2. Sản phẩm này là gì và dùng để làm gì?

Bộ truyền động động cơ bước hộp số hành tinh là gì?

Hệ thống gồm các thành phần chính:

Bộ điều khiển/Driver → Động cơ bước → Hộp số hành tinh → Cơ cấu tải

Trong đó:

• Động cơ bước: tạo chuyển động quay.
• Driver: điều khiển dòng điện và chuyển động của động cơ.
• Bộ điều khiển: tạo tín hiệu tốc độ, vị trí hoặc xung điều khiển tùy hệ thống.
• Hộp số hành tinh: giảm tốc và tăng mô-men tại trục đầu ra.

Cần phân biệt rằng hộp số không trực tiếp điều khiển tốc độ. Tỷ số truyền của gearbox quyết định mối quan hệ giữa tốc độ motor và tốc độ đầu ra, còn việc điều khiển tốc độ được thực hiện bởi driver/controller.

Hộp số hành tinh 42mm có ưu điểm gì?

Các dòng hộp số hành tinh mặt bích vuông 42 mm được thiết kế cho motor kích thước nhỏ, trong đó có NEMA 17. Một số model 42 mm có thể đạt độ rơ ≤15 arcmin ở cấp 1 tầng và khoảng ≤20 arcmin ở một số cấu hình 2 tầng.

Cơ cấu bánh răng hành tinh có ưu điểm:

• Kích thước nhỏ.
• Trục đầu vào và đầu ra đồng tâm.
• Khả năng truyền mô-men tốt.
• Có thể lựa chọn nhiều tỷ số truyền.
• Backlash thấp tùy cấp chính xác.
• Phù hợp với cơ cấu định vị.

---

3. Thông số kỹ thuật

Hạng mục	Thông tin tham khảo
Loại sản phẩm	Bộ truyền động động cơ bước + hộp số hành tinh
Kích thước gearbox	42 × 42 mm
Kiểu mặt bích	Mặt bích vuông
Động cơ tương thích	Stepper motor, thường nhóm NEMA 17 tùy model
Loại hộp số	Planetary gearbox
Tỷ số truyền	4:1 / 5:1 / 7:1 / 10:1 và nhiều tỷ số khác tùy model
Cấp truyền	1 tầng hoặc 2 tầng tùy tỷ số
Backlash	Có thể ≤15–20 arcmin tùy model
Tốc độ đầu vào	Có thể khoảng 3.000 vòng/phút ở một số dòng
Tốc độ tối đa đầu vào	Có thể tới khoảng 6.000 vòng/phút ở một số dòng
Hiệu suất	Khoảng 94–96% tùy model
Tuổi thọ tham khảo	Khoảng 20.000 giờ ở một số dòng
Bảo vệ	IP54 tùy model
Encoder	Có thể tùy chọn
Driver	Tùy cấu hình
Bộ điều khiển tốc độ	Tùy hệ thống
Trục đầu ra	Có thể lựa chọn theo model
Nhiệt độ làm việc	Phụ thuộc model và cấu hình

Ví dụ, dòng PLF42-L1 của AKT có kích thước 42 × 42 mm, dành cho NEMA 17, hỗ trợ tỷ số truyền 4:1, 5:1, 7:1 và 10:1, backlash ≤15 arcmin, hiệu suất tải đầy đủ 96% và tốc độ đầu vào định mức 3.000 vòng/phút.

Dòng PLF42-L2 mở rộng tỷ số truyền lên 16:1, 20:1, 25:1, 28:1, 35:1, 40:1, 50:1 và 70:1, với backlash ≤20 arcmin và hiệu suất khoảng 94%.

Tỷ số truyền ảnh hưởng thế nào đến tốc độ?

Có thể tính gần đúng:

Tốc độ đầu ra = Tốc độ động cơ / Tỷ số truyền

Ví dụ motor quay 3.000 vòng/phút:

• Gearbox 5:1 → khoảng 600 vòng/phút.
• Gearbox 10:1 → khoảng 300 vòng/phút.
• Gearbox 20:1 → khoảng 150 vòng/phút.
• Gearbox 50:1 → khoảng 60 vòng/phút.

Đây là giá trị lý thuyết; tốc độ vận hành thực tế còn phụ thuộc motor, tải, driver và đặc tính của gearbox.

Hộp số có làm tăng mô-men không?

Có. Khi giảm tốc, mô-men đầu ra có thể tăng theo tỷ số truyền sau khi tính đến hiệu suất hộp số.

Có thể hiểu đơn giản:

Tỷ số truyền tăng → tốc độ đầu ra giảm → mô-men đầu ra tăng.

Tuy nhiên không nên coi gearbox là thiết bị “tạo thêm công suất”. Công suất cơ học luôn bị ảnh hưởng bởi tổn hao truyền động.

---

4. Lợi ích khi đưa vào vận hành

Thiết kế nhỏ gọn

Kích thước 42 × 42 mm giúp cụm truyền động phù hợp với các máy có không gian lắp đặt hạn chế.

Tăng mô-men đầu ra

Hộp số hành tinh cho phép motor làm việc ở tốc độ phù hợp trong khi cung cấp tốc độ đầu ra thấp hơn và mô-men cao hơn cho cơ cấu tải.

Độ rơ thấp

Cấu hình hộp số chính xác có thể đạt backlash thấp, phù hợp với các cơ cấu cần định vị và truyền động ổn định. Một số hộp số 42 mm công bố backlash ≤15 arcmin ở cấu hình 1 tầng.

Nhiều lựa chọn tỷ số truyền

Người dùng có thể lựa chọn tỷ số truyền theo yêu cầu tốc độ và mô-men thay vì phải thay đổi hoàn toàn motor.

Dễ tích hợp vào máy

Mặt bích vuông và kết cấu đồng trục thuận tiện cho việc thiết kế cơ khí và kết nối với cơ cấu máy.

Phù hợp với điều khiển tự động

Khi kết hợp với driver phù hợp, động cơ bước có thể được điều khiển bằng:

• Pulse/Direction.
• PLC.
• Motion controller.
• CNC controller.
• Bộ điều khiển nhiều trục.

Có thể mở rộng cấu hình

Tùy model có thể lựa chọn thêm:

• Encoder.
• Brake.
• Driver.
• Controller.
• Trục đầu ra đặc biệt.
• Cáp/đầu nối.
• Tỷ số truyền riêng.

---

5. Đối tượng sử dụng phù hợp

Máy tự động hóa

• Máy đóng gói.
• Máy cấp phôi.
• Máy dán nhãn.
• Máy lắp ráp.
• Máy phân loại.
• Máy kiểm tra.

Cơ cấu định vị

• Bàn trượt.
• Cơ cấu vít me.
• Cơ cấu nâng/hạ.
• Cơ cấu xoay.
• Cơ cấu cấp liệu.
• Cơ cấu điều chỉnh vị trí.

Robot và thiết bị cơ điện

• Robot nhỏ.
• Cơ cấu gắp.
• Khớp xoay.
• Cơ cấu điều chỉnh góc.
• Thiết bị tự động nhiều trục.

Thiết bị điện tử

• Máy lắp ráp linh kiện.
• Máy kiểm tra.
• Thiết bị đo.
• Máy xử lý linh kiện chính xác.
• Thiết bị quang học.

---

6. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các giải pháp động cơ bước, hộp số hành tinh, driver và bộ truyền động tự động hóa theo nhu cầu của từng hệ thống máy.

Cam kết:

• Tư vấn lựa chọn motor 42 mm.
• Tư vấn tỷ số truyền.
• Hỗ trợ tính toán tốc độ đầu ra.
• Tư vấn mô-men tải.
• Kiểm tra tương thích motor và gearbox.
• Hỗ trợ lựa chọn driver/controller.
• Tư vấn encoder khi cần phản hồi vị trí.
• Xác nhận kích thước cơ khí trước khi đặt hàng.
• Hỗ trợ kỹ thuật trong quá trình tích hợp.

Lưu ý: Thông số chính xác phải được xác nhận theo model cụ thể. Không nên áp dụng thông số của PLF42-L1 cho toàn bộ hộp số 42 mm vì tỷ số truyền, backlash, mô-men và hiệu suất thay đổi theo từng cấu hình.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn
• Thời gian cung cấp tham khảo: khoảng 1–2 tuần tùy model và cấu hình.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

1. Kích thước motor/gearbox: 42 mm.
2. Tốc độ motor.
3. Tốc độ đầu ra mong muốn.
4. Mô-men tải.
5. Tỷ số truyền mong muốn.
6. Điện áp motor.
7. Dòng điện mỗi pha.
8. Kiểu điều khiển.
9. Có cần encoder hay không.
10. Có cần brake hay không.
11. Kích thước trục đầu ra.
12. Bản vẽ hoặc kích thước không gian lắp đặt.

Từ các thông tin trên, MYTECH có thể hỗ trợ lựa chọn cấu hình động cơ bước + hộp số hành tinh + driver/controller phù hợp.

---

8. Câu hỏi thường gặp (FAQ)

1. Hộp số hành tinh 42 mm có phải motor 42 mm không?

Không hoàn toàn. 42 mm có thể là kích thước của gearbox hoặc frame motor, tùy cách đặt tên của nhà sản xuất. Cần xem bản vẽ/model cụ thể.

2. Motor 42 mm có phải NEMA 17 không?

Nhiều động cơ bước khoảng 42 mm thuộc nhóm NEMA 17. Một số hộp số 42 × 42 mm được thiết kế trực tiếp cho NEMA 17.

3. Hộp số hành tinh có điều khiển tốc độ không?

Không. Hộp số thay đổi tốc độ và mô-men đầu ra theo tỷ số truyền. Việc điều khiển tốc độ motor được thực hiện bằng driver/controller.

4. Có thể dùng nguồn DC không?

Tùy loại motor và driver. Động cơ bước thường cần driver phù hợp để biến nguồn DC thành dòng điều khiển cho hai pha motor. Không nên cấp nguồn DC trực tiếp vào motor nếu không có mạch điều khiển thích hợp.

5. Tỷ số truyền 10:1 nghĩa là gì?

Nếu motor quay 3.000 vòng/phút thì tốc độ đầu ra lý thuyết khoảng 300 vòng/phút, trước khi xét các giới hạn tải và vận hành thực tế.

6. Tỷ số truyền càng cao thì mô-men càng lớn phải không?

Về nguyên tắc, tỷ số truyền cao giúp tăng mô-men đầu ra nhưng giảm tốc độ. Mô-men thực tế phải tính đến hiệu suất gearbox và giới hạn của motor.

7. Có thể sử dụng gearbox 42 mm cho NEMA 17 không?

Có, nếu đúng chuẩn mặt bích, trục motor và kích thước cơ khí. Một số gearbox 42 mm được công bố dành riêng cho NEMA 17.

8. Backlash ≤15 arcmin có ý nghĩa gì?

Đó là mức độ rơ góc của hộp số. Giá trị càng nhỏ thì độ rơ cơ khí càng thấp, có lợi cho các cơ cấu cần truyền động chính xác.

9. Có thể gắn encoder không?

Có thể tùy cấu hình motor/driver. Encoder cho phép hệ thống nhận phản hồi vị trí hoặc tốc độ, phù hợp với những ứng dụng yêu cầu giám sát chuyển động.

10. Có thể dùng hộp số hành tinh với servo motor không?

Có. Hộp số hành tinh 42 mm không chỉ được sử dụng với stepper; một số dòng còn hỗ trợ BLDC, brushed DC và servo motor. Tuy nhiên phải chọn đúng chuẩn lắp đặt và trục đầu vào.

11. Hộp số hành tinh 42 mm có những tỷ số truyền nào?

Tùy dòng. Có thể gặp 4:1, 5:1, 7:1, 10:1 ở loại 1 tầng và các tỷ số cao hơn như 16:1, 20:1, 25:1, 35:1, 50:1 hoặc 70:1 ở loại nhiều tầng.

12. MYTECH có thể chọn hộp số theo tốc độ đầu ra không?

Có. Chỉ cần cung cấp tốc độ motor, tốc độ đầu ra, mô-men tải và yêu cầu độ chính xác, MYTECH có thể hỗ trợ xác định tỷ số truyền và cấu hình phù hợp.

---
