Công tắc hẹn giờ CHINT KG316T 220V – Bộ điều khiển thời gian kỹ thuật số tự động

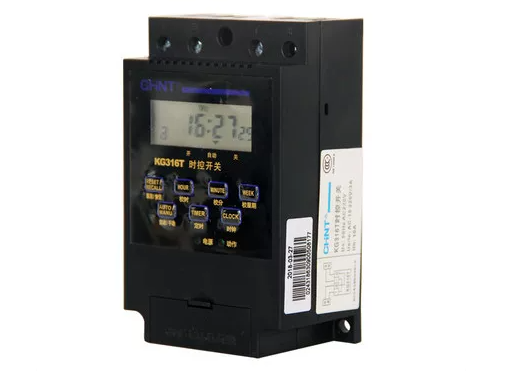

CHINT KG316T là công tắc hẹn giờ kỹ thuật số (Time Switch) dùng để tự động bật/tắt thiết bị điện theo lịch thời gian cài đặt. Sản phẩm phù hợp cho đèn đường, đèn quảng cáo, hệ thống chiếu sáng, quạt thông gió, máy bơm và thiết bị điện công nghiệp. CHINT công bố KG316T hỗ trợ nguồn AC 220V hoặc AC 380V, 50/60Hz, có 16 nhóm chương trình, dải cài đặt từ 1 phút đến 168 giờ và sai số thời gian khoảng ±2 giây/ngày.

Lưu ý: Mã KG316T trên thị trường có nhiều phiên bản và cách công bố thông số khác nhau. Bài viết dưới đây ưu tiên thông số từ CHINT chính thức; trước khi đặt hàng nên đối chiếu đúng phiên bản, đặc biệt là điện áp, dòng tải và kiểu lắp đặt.

1. Tổng quan nhanh sản phẩm

Các thông số trên được CHINT công bố trong trang sản phẩm KG316T chính thức.

2. Sản phẩm này là gì và dùng để làm gì?

KG316T là bộ hẹn giờ điện tử, cho phép người sử dụng lập lịch để thiết bị tự động đóng hoặc ngắt điện vào những thời điểm xác định.

Ví dụ:

KG316T
   ↓
Đặt lịch 18:00
   ↓
Bật đèn đường
   ↓
Đặt lịch 05:30
   ↓
Tắt đèn đường

Thiết bị không chỉ phù hợp với chiếu sáng mà còn có thể sử dụng cho biển quảng cáo, thông gió, máy bơm, điều hòa và máy móc. CHINT liệt kê các ứng dụng này trực tiếp trên trang sản phẩm.

3. Nguyên lý hoạt động

KG316T có một đồng hồ thời gian điện tử bên trong.

Người dùng cài:

Thời gian hiện tại → lịch ON → lịch OFF → ngày áp dụng

Sau đó bộ hẹn giờ tự động điều khiển tiếp điểm.

        KG316T
          │
          ├── Đồng hồ thời gian
          │
          ├── Chương trình ON
          │
          └── Chương trình OFF
                  ↓
             Tiếp điểm
                  ↓
              Tải điện

Thiết bị có ba chế độ chính:

• Manual ON
• Manual OFF
• Automatic

4. 16 nhóm chương trình

CHINT công bố KG316T hỗ trợ:

16 programmable groups

Mỗi nhóm cho phép thiết lập thời điểm bật/tắt theo lịch.

Ví dụ:

Thiết kế này cho phép điều khiển thiết bị theo nhiều khung giờ trong ngày hoặc theo lịch ngày trong tuần.

5. Dải cài đặt 1 phút đến 168 giờ

KG316T có thể cài thời gian trong khoảng:

1 phút – 168 giờ

Trong đó:

1 phút là khoảng thời gian nhỏ nhất.

168 giờ = 7 ngày, phù hợp lập lịch tuần.

Ví dụ:

Thứ 2–Thứ 6
07:00 → ON
18:00 → OFF

Thứ 7–Chủ nhật
08:00 → ON
12:00 → OFF

6. Sai số thời gian ±2 giây/ngày

CHINT công bố:

Timing accuracy: ±2 seconds/day

Điều này phù hợp với các ứng dụng điều khiển theo lịch thông thường như:

• Đèn đường.
• Đèn sân vườn.
• Biển quảng cáo.
• Quạt.
• Máy bơm.
• Thiết bị điện theo ca.

Cần lưu ý đây là độ chính xác của đồng hồ, không phải sai số bật/tắt tải theo nghĩa thời gian đáp ứng của thiết bị.

7. Pin AAA dự phòng

Một tính năng hữu ích của KG316T là:

Replaceable AAA battery

Pin giúp duy trì thời gian và chương trình đã cài khi mất nguồn điện. CHINT xác nhận pin có thể thay thế được.

Có thể hình dung:

Mất điện
   ↓
Nguồn chính OFF
   ↓
Pin AAA duy trì bộ nhớ
   ↓
Chương trình không bị mất
   ↓
Có điện trở lại
   ↓
KG316T tiếp tục hoạt động

8. Ba chế độ vận hành

Manual ON

Bật tải thủ công.

Manual OFF

Tắt tải thủ công.

Automatic

Thiết bị hoạt động theo chương trình đã cài.

CHINT xác nhận KG316T hỗ trợ cả manual switching và automatic switching.

9. Điều khiển đèn đường

Đây là một trong những ứng dụng phổ biến nhất.

Ví dụ:

18:00 → Bật đèn
23:30 → Giảm thời gian hoạt động theo lịch
05:30 → Tắt đèn

Hệ thống có thể tự động vận hành mỗi ngày mà không cần người thao tác trực tiếp.

CHINT cũng xác nhận KG316T được thiết kế cho lighting và advertising signage.

10. Điều khiển đèn quảng cáo

Có thể lập lịch:

18:00 → Bật
23:00 → Tắt

Điều này giúp tránh việc đèn quảng cáo hoạt động ngoài thời gian cần thiết.

11. Điều khiển máy bơm

KG316T có thể được dùng để điều khiển máy bơm theo thời gian định trước.

Ví dụ:

05:00 → Pump ON
06:00 → Pump OFF

17:00 → Pump ON
18:00 → Pump OFF

CHINT liệt kê pumps trong nhóm ứng dụng của KG316T.

Với motor/bơm có dòng khởi động cao, nên sử dụng contactor trung gian thay vì cho timer đóng cắt trực tiếp tải động lực nếu dòng tải vượt khả năng tiếp điểm.

12. Điều khiển quạt thông gió

Ví dụ:

08:00 → ON
17:00 → OFF

Phù hợp nhà xưởng, kho hoặc các khu vực cần thông gió theo thời gian.

CHINT cũng liệt kê ventilation systems trong ứng dụng của KG316T.

13. Điều khiển thiết bị 3 pha

KG316T có thể điều khiển tải 3 pha thông qua contactor AC bên ngoài.

CHINT hướng dẫn:

• Với coil contactor AC220V → dùng sơ đồ tương ứng.
• Với coil contactor AC380V → dùng sơ đồ tương ứng.

Sơ đồ khuyến nghị:

          KG316T
             ↓
       Coil Contactor
             ↓
        Contactor 3P
             ↓
        Tải 3 pha

Không nên đưa trực tiếp tải 3 pha công suất lớn qua tiếp điểm của timer.

14. Khả năng tải của tiếp điểm

CHINT công bố:

Đây là các rating theo nhóm sử dụng, không nên hiểu rằng KG316T có thể trực tiếp đóng mọi loại tải 30A.

Đặc biệt với:

• Motor.
• Máy bơm.
• Cuộn dây contactor.
• Đèn LED công suất lớn.

cần xem đúng loại tải và dòng khởi động.

15. Vì sao nên dùng contactor cho tải lớn?

Ví dụ tải là máy bơm:

KG316T
   ↓
Contactor
   ↓
Motor Pump

Thay vì:

KG316T
   ↓
Motor Pump trực tiếp

Cách dùng contactor giúp:

• Timer chỉ điều khiển cuộn contactor.
• Tải công suất lớn do contactor đảm nhiệm.
• Dễ mở rộng hệ thống.
• Phù hợp hơn với tải động cơ.

CHINT cũng hướng dẫn single-phase expansion with contactor và three-phase control via external AC contactor.

16. Nguồn cấp 220V hoặc 380V

CHINT công bố KG316T hỗ trợ:

AC 220V / 50–60Hz

hoặc:

AC 380V / 50–60Hz

với dải dao động cho phép 85%–110% Us.

Khi đặt hàng nên xác định rõ:

KG316T AC220V hay phiên bản AC380V

để tránh cấp sai nguồn.

17. Ý nghĩa “bộ điều khiển đèn đường công suất cao”

Trong thực tế, KG316T thường được gọi là:

• Công tắc hẹn giờ.
• Timer điện tử.
• Bộ điều khiển thời gian.
• Bộ điều khiển đèn đường.
• Công tắc thời gian tự động.

Tuy nhiên, cụm từ “công suất cao” không có nghĩa timer tự nó phù hợp với mọi tải công suất lớn.

Khi tải lớn, nên sử dụng:

KG316T → Contactor → Tải

để đảm bảo thiết kế điện phù hợp. CHINT cũng chỉ rõ phương án mở rộng tải bằng contactor.

18. Hai kiểu lắp đặt

CHINT hiện liệt kê:

KG316T

Wall/screw mounting

Phù hợp bắt trực tiếp lên bề mặt hoặc panel.

KG316T-D

DIN-rail mounting

Phù hợp lắp trong:

• Tủ điện.
• Tủ điều khiển.
• Panel công nghiệp.

19. Kích thước tham khảo

CHINT công bố:

KG316T

125,5 × 95,1 × 63,4 mm

KG316T-D

121 × 74,5 × 63 mm

Do phiên bản lắp đặt khác nhau, kích thước cũng khác nhau.

20. Giao diện cài đặt

Manual CHINT hiện hành cho KG316T cho biết trên mặt thiết bị có các phím:

• RESET/RECALL
• HOUR
• MINUTE
• WEEK
• AUTO/MANU
• TIMER
• CLOCK

Nhờ đó người dùng có thể:

Cài ngày/giờ → cài chương trình → chọn chế độ AUTO.

21. Cài đặt thời gian hiện tại

Trình tự cơ bản theo manual CHINT:

Giữ CLOCK
   ↓
Nhấn WEEK → chọn ngày
Nhấn HOUR → chọn giờ
Nhấn MINUTE → chọn phút
   ↓
Thả CLOCK

22. Cài lịch ON/OFF

Ví dụ cài:

ON 18:00

OFF 23:00

Có thể thiết lập bằng phím TIMER và lựa chọn WEEK/HOUR/MINUTE tương ứng. Manual CHINT mô tả các chương trình theo cặp 1 ON / 1 OFF, sau đó chuyển sang 2 ON / 2 OFF và tiếp tục đến nhóm chương trình tiếp theo.

23. Chức năng khóa phím

Manual CHINT hiện hành cũng có hướng dẫn keyboard lock, giúp tránh người dùng vô tình thay đổi chương trình.

Khi cần cài đặt lại, người vận hành có thể thực hiện thao tác mở khóa theo hướng dẫn của manual.

24. Chức năng Delayed Sleep

CHINT liệt kê:

Delayed Sleep

là một trong các chức năng của KG316T.

Chức năng này phục vụ các tình huống cần thiết bị duy trì trạng thái trong một khoảng thời gian trước khi chuyển sang trạng thái tiếp theo theo logic của bộ hẹn giờ.

25. Tự động hiệu chỉnh thời gian

KG316T còn có:

Automatic time calibration

giúp duy trì độ chính xác của bộ thời gian trong quá trình sử dụng. CHINT công bố chức năng này cùng với delayed sleep.

26. Tuổi thọ sản phẩm

CHINT công bố:

Tuổi thọ điện

≥10.000 lần

Tuổi thọ cơ khí

≥100.000 lần

Tuổi thọ thực tế vẫn phụ thuộc vào:

• Loại tải.
• Dòng đóng cắt.
• Tần suất đóng/ngắt.
• Nhiệt độ.
• Chất lượng nguồn điện.

27. Nhiệt độ môi trường

Dải nhiệt độ môi trường được CHINT công bố:

-5°C đến +40°C

Khi lắp trong tủ điện kín hoặc khu vực nhiệt độ cao, cần tính tới nhiệt phát sinh từ các thiết bị khác trong tủ.

28. Tiêu chuẩn sản phẩm

CHINT công bố KG316T phù hợp:

IEC/EN 60947-5-1

Đây là tiêu chuẩn thuộc nhóm thiết bị điều khiển, chuyển mạch điện áp thấp.

29. Lợi ích khi đưa vào vận hành

Tự động hóa lịch bật/tắt

Giảm phụ thuộc vào thao tác thủ công.

Tiết kiệm điện

Thiết bị có thể tự động tắt tải ngoài thời gian cần sử dụng.

Quản lý chiếu sáng

Phù hợp đèn đường và đèn quảng cáo.

Lập lịch nhiều khung giờ

Hỗ trợ tới 16 nhóm chương trình.

Duy trì lịch khi mất điện

Pin AAA giúp lưu chương trình/thời gian.

Có thể tích hợp contactor

Phù hợp điều khiển tải lớn hoặc tải 3 pha.

30. Đối tượng sử dụng phù hợp

KG316T phù hợp với:

Hệ thống chiếu sáng
Đèn đường, đèn sân vườn, đèn khu vực.

Biển quảng cáo
Bật/tắt theo giờ.

Nhà xưởng
Điều khiển thiết bị điện theo ca.

Hệ thống thông gió
Điều khiển quạt theo lịch.

Máy bơm
Điều khiển máy bơm theo thời gian.

Tủ điện công nghiệp
Kết hợp timer với contactor và các thiết bị điều khiển khác.

31. So sánh KG316T và contactor

Một hệ thống điển hình:

KG316T
   ↓
Contactor
   ↓
Motor / Pump / Lighting

32. Lưu ý quan trọng khi điều khiển motor và bơm

Không nên nhìn thấy thông số 30A rồi mặc định:

“KG316T có thể đóng trực tiếp motor 30A.”

Thông số AC-12 và AC-15 là rating theo loại tải và điều kiện sử dụng cụ thể. Với motor/bơm có dòng khởi động cao, nên sử dụng contactor phù hợp.

CHINT chính thức hướng dẫn dùng AC contactor mở rộng công suất cho tải lớn và tải 3 pha.

34. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng phiên bản KG316T dựa trên:

• AC220V hoặc AC380V.
• Loại tải.
• Công suất tải.
• Số chương trình cần thiết.
• Kiểu lắp đặt.
• Lắp trực tiếp hay qua contactor.

Đặc biệt với motor, máy bơm và tải công suất lớn, nên cung cấp công suất tải + dòng định mức + điện áp 1 pha/3 pha để xác định phương án đấu nối phù hợp.

35. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model, phiên bản và số lượng.

Khi yêu cầu báo giá nên cung cấp:

KG316T + điện áp + kiểu lắp + số lượng

Ví dụ:

CHINT KG316T AC220V, 2 bộ.

Với tải lớn:

KG316T AC220V + contactor, điều khiển bơm 3 pha.

36. Câu hỏi thường gặp (FAQ)

CHINT KG316T là gì?

KG316T là công tắc hẹn giờ kỹ thuật số, dùng tự động bật/tắt mạch điện theo lịch thời gian đã cài đặt.

KG316T dùng điện áp bao nhiêu?

CHINT công bố các phiên bản sử dụng AC220V hoặc AC380V, 50/60Hz.

KG316T có bao nhiêu chương trình?

CHINT công bố 16 programmable groups.

Có thể cài thời gian nhỏ nhất bao nhiêu?

1 phút.

Có thể cài tối đa bao nhiêu?

Dải thời gian điều khiển lên tới 168 giờ, tương đương 7 ngày.

Sai số đồng hồ là bao nhiêu?

Khoảng ±2 giây/ngày theo thông số CHINT.

KG316T có pin dự phòng không?

Có. Sử dụng pin AAA thay thế được để duy trì thời gian và chương trình khi mất điện.

Mất điện có mất chương trình không?

Pin dự phòng được thiết kế để duy trì thời gian và chương trình trong thời gian mất nguồn chính.

KG316T có chế độ bật/tắt bằng tay không?

Có. Có Manual ON, Manual OFF và Automatic.

KG316T có dùng cho đèn đường được không?

Có. Đây là một trong những ứng dụng được CHINT nêu trực tiếp.

KG316T có dùng cho đèn quảng cáo không?

Có. CHINT liệt kê advertising signage/lighting trong ứng dụng.

Có dùng cho máy bơm được không?

Có. CHINT liệt kê pumps là một ứng dụng của KG316T.

Có điều khiển motor 3 pha không?

Có thể điều khiển thông qua contactor AC bên ngoài. CHINT có hướng dẫn đấu nối tải 3 pha bằng contactor.

Có thể đóng trực tiếp motor công suất lớn không?

Không nên mặc định như vậy. Với tải motor/bơm lớn, nên dùng contactor trung gian phù hợp.

Tiếp điểm KG316T chịu được bao nhiêu?

CHINT công bố AC-15 240V/3A, AC-12 240V/30A, Ith 30A.

30A có nghĩa là tải nào cũng được đóng trực tiếp 30A?

Không. Khả năng đóng cắt phải xét theo loại tải và category AC-12/AC-15, đặc biệt với motor và tải có dòng khởi động cao.

KG316T có dùng được với contactor không?

Có. Đây là phương án phù hợp để mở rộng khả năng điều khiển tải lớn.

KG316T có dùng cho tải 380V không?

CHINT công bố phiên bản AC380V.

KG316T và KG316T-D khác nhau thế nào?

CHINT công bố KG316T dùng bắt vít/tường, còn KG316T-D dùng lắp DIN rail.

KG316T có lắp trong tủ điện được không?

Có. Đặc biệt phiên bản KG316T-D phù hợp lắp trên DIN rail trong tủ điện.

Có thể điều khiển quạt theo giờ không?

Có. CHINT liệt kê hệ thống thông gió trong nhóm ứng dụng của KG316T.

Có thể cài lịch theo từng ngày trong tuần không?

Có. Bộ hẹn giờ sử dụng phím WEEK để lựa chọn ngày/lịch theo tuần; manual CHINT hướng dẫn thiết lập ngày trong quá trình cài giờ và chương trình.

Có thể cài nhiều lần bật/tắt trong ngày không?

Có, nhờ tối đa 16 nhóm chương trình.

KG316T có chức năng tự hiệu chỉnh thời gian không?

Có. CHINT liệt kê automatic time calibration.

Có chức năng delayed sleep không?

Có. Đây là một trong các chức năng được CHINT công bố.

Tuổi thọ KG316T bao nhiêu?

CHINT công bố tuổi thọ điện ≥10.000 lần và tuổi thọ cơ khí ≥100.000 lần.

Nhiệt độ làm việc bao nhiêu?

-5°C đến +40°C theo thông số CHINT.

KG316T đạt tiêu chuẩn nào?

CHINT công bố IEC/EN 60947-5-1.

Có khóa bàn phím không?

Có. Manual CHINT có hướng dẫn keyboard lock/unlock để tránh thay đổi cài đặt ngoài ý muốn.

KG316T có phù hợp nhà xưởng không?

Có, đặc biệt trong các ứng dụng cần đóng/cắt thiết bị theo lịch cố định như chiếu sáng, quạt, máy bơm hoặc thiết bị phụ trợ.

KG316T có phải PLC không?

Không. Đây là time switch/bộ hẹn giờ, không phải PLC. Chức năng chính là điều khiển theo lịch thời gian.

KG316T có phải relay thời gian không?

Về cách gọi thương mại có thể được gọi là timer relay hoặc công tắc hẹn giờ, nhưng CHINT gọi chính thức là Time Switch.

Có thể dùng KG316T để điều khiển đèn sân vườn không?

Có, miễn là điện áp và tải nằm trong cấu hình phù hợp.

Có thể dùng KG316T để bật/tắt máy bơm nước?

Có, và CHINT liệt kê pump control là ứng dụng phù hợp. Với bơm công suất lớn nên điều khiển qua contactor.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model, phiên bản và số lượng.
