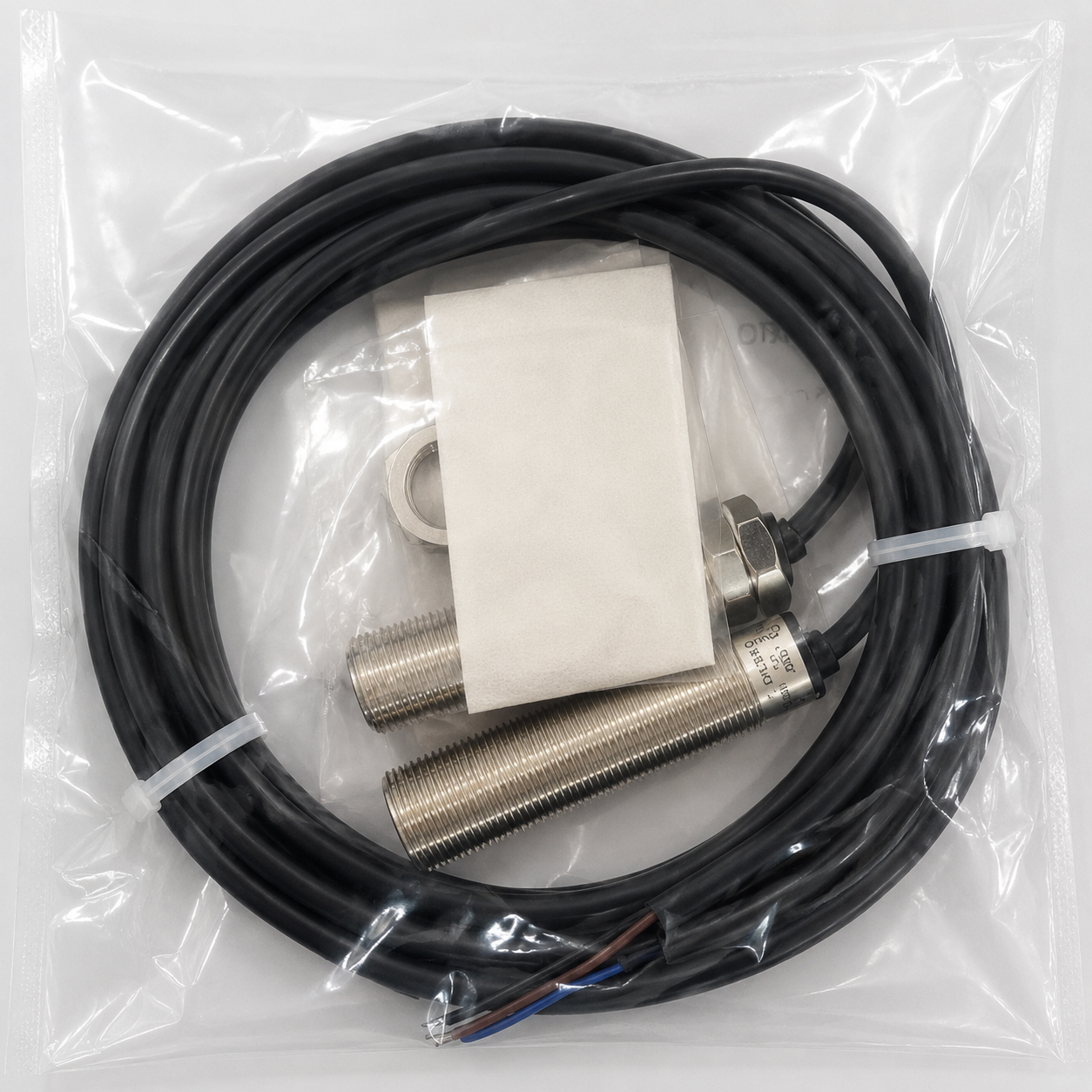

1. Tổng quan nhanh sản phẩm

Các model:

• SICK GRSE18-N1142 – Receiver, NPN
• SICK GRSE18-P1142 – Receiver, PNP
• SICK GRE18-N1132 – Emitter, dùng kết hợp với receiver tương ứng
• SICK GRS18-D1341 – Emitter

Đây là dòng cảm biến quang điện dạng thu–phát riêng (Through-beam). Bộ phát tạo tia sáng đỏ và bộ thu nhận tia sáng. Khi vật thể đi qua làm gián đoạn tia sáng, receiver thay đổi trạng thái output để đưa tín hiệu về PLC.

GRSE18-N1142 có Part No. 1066572, còn GRSE18-P1142 có Part No. 1067984.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là cảm biến quang điện thu–phát độc lập, gồm hai phần:

Emitter →→→ tia sáng →→→ Receiver

Khi không có vật thể:

Tia sáng tới Receiver → Output ở trạng thái bình thường

Khi vật thể đi qua:

Vật thể chắn tia → Receiver phát hiện → Output thay đổi → PLC nhận tín hiệu

Ưu điểm của nguyên lý thu–phát là khoảng cách phát hiện lớn và ít phụ thuộc vào màu sắc/độ phản xạ của vật thể so với cảm biến phản xạ khuếch tán.

Ứng dụng:

• Đếm sản phẩm trên băng tải.
• Phát hiện sản phẩm đi qua.
• Phát hiện pallet.
• Kiểm tra vị trí.
• Máy đóng gói.
• Máy phân loại.
• Máy cấp phôi.
• Hệ thống logistics.
• Cửa tự động.
• Máy lắp ráp.
• Dây chuyền sản xuất.

---

3. Thông số kỹ thuật chung

Các thông số trên được SICK công bố cho GRSE18-N1142/P1142.

---

4. GRSE18-N1142 – Receiver NPN

Thông số chính

• Model: GRSE18-N1142
• Part No.: 1066572
• Loại: Receiver
• Nguyên lý: Through-beam
• Output: NPN
• Output function: Complementary
• Light/Dark switching
• Nguồn: 10–30 VDC
• Dòng tiêu thụ: 30 mA
• Output current: ≤100 mA
• Response time: <500 µs
• Switching frequency: 1.000 Hz
• Cáp: 4 dây, 2 m
• IP67
• M18 × 1

SICK xác nhận GRSE18-N1142 có phạm vi sensing 0–10 m, tối đa 15 m, ánh sáng đỏ 650 nm và output NPN.

Phù hợp

Chọn GRSE18-N1142 khi PLC hoặc hệ thống điều khiển cần NPN input.

---

5. GRSE18-P1142 – Receiver PNP

Đây là phiên bản PNP của GRSE18-N1142.

Thông số chính

• Model: GRSE18-P1142
• Part No.: 1067984
• Receiver
• Through-beam
• PNP output
• Light/Dark switching
• Nguồn: 10–30 VDC
• Output current: ≤100 mA
• Response time: <500 µs
• Switching frequency: 1.000 Hz
• Cáp 4 dây, 2 m
• IP67
• M18 × 1

SICK xác nhận GRSE18-P1142 có output PNP, nguồn 10–30 VDC, response time dưới 500 µs và tần số chuyển mạch 1 kHz.

Phù hợp

Nếu PLC sử dụng PNP input, lựa chọn:

→ GRSE18-P1142

---

6. GRE18-N1132 – Emitter

GRE18-N1132 là bộ phát (Emitter) thuộc dòng GR18.

Nó không trực tiếp nhận vật thể như receiver mà có nhiệm vụ:

Phát tia sáng → tạo vùng phát hiện → Receiver nhận tia.

SICK xác nhận GRE18-N1132 có Part No. 2072236 và được sử dụng cùng các receiver thuộc cấu hình GR18 tương ứng.

Đặc điểm

• Emitter.
• Thân trụ M18.
• Ánh sáng đỏ.
• Bước sóng khoảng 650 nm.
• Nguồn 10–30 VDC.
• Cáp 4 dây, 2 m.
• IP67.

---

7. GRS18-D1341 – Emitter

GRS18-D1341 cũng là bộ phát của hệ thống thu–phát.

SICK xác nhận:

GRS18-D1341 → Part No. 2072235

và

GRE18-N1132 → Part No. 2072236.

Các mã này xuất hiện trong danh sách chứng nhận SICK với chức năng Einweg-Lichtschranke (through-beam photoelectric sensor).

---

8. Cấu hình một bộ hoàn chỉnh

Ví dụ:

Phương án NPN

GRS18-D1341 / GRE18-N1132
↓
Tia sáng
↓
GRSE18-N1142
↓
NPN Output
↓
PLC

Phương án PNP

GRS18-D1341 / GRE18-N1132
↓
Tia sáng
↓
GRSE18-P1142
↓
PNP Output
↓
PLC

Vì đây là loại thu–phát riêng, khi báo hàng nên xác nhận khách cần receiver riêng hay cả bộ emitter + receiver.

---

9. So sánh N1142 và P1142

Các thông số quang học và cơ khí chính tương tự nhau; điểm khác biệt quan trọng nhất là kiểu output NPN/PNP.

Chọn N1142 khi:

PLC → NPN

Chọn P1142 khi:

PLC → PNP

---

10. Lợi ích khi đưa vào vận hành

Khoảng cách phát hiện lớn

SICK công bố sensing range tiêu chuẩn 0–10 m, với phạm vi tối đa tới 15 m tùy điều kiện.

Ít phụ thuộc màu sắc vật thể

Do vật thể chỉ cần chắn tia sáng, hệ thống không phụ thuộc nhiều vào màu sắc hay độ phản xạ của vật thể như cảm biến diffuse.

Tốc độ cao

Response time:

<500 µs

và switching frequency:

1.000 Hz.

Thiết kế M18 phổ biến

Ren M18 × 1 giúp dễ lắp đặt trên nhiều loại máy công nghiệp.

IP67

Phù hợp với môi trường công nghiệp có bụi và nước ở mức phù hợp với IP67.

---

11. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Băng tải.
• Máy đóng gói.
• Máy phân loại.
• Máy cấp phôi.
• Máy lắp ráp.
• Hệ thống logistics.
• Máy kiểm tra.
• Máy dán nhãn.
• Máy đếm sản phẩm.
• Cửa tự động.
• Robot.
• Hệ thống vận chuyển pallet.

Ví dụ ứng dụng

Pallet đi qua băng tải

→ Pallet chắn tia
→ Receiver phát hiện
→ PNP/NPN chuyển trạng thái
→ PLC nhận tín hiệu
→ Dừng băng tải hoặc chuyển pallet sang công đoạn tiếp theo.

---

12. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp SICK chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng Model + Part No.
• Tư vấn NPN/PNP.
• Tư vấn Emitter/Receiver.
• Tư vấn khoảng cách phát hiện.
• Tư vấn đấu nối PLC.
• Hỗ trợ đối chiếu model SICK cũ.
• Kiểm tra datasheet.
• Báo giá theo số lượng.

---

13. Thông tin đặt hàng

Receiver

SICK GRSE18-N1142
Part No. 1066572
→ NPN

SICK GRSE18-P1142
Part No. 1067984
→ PNP

Emitter

SICK GRE18-N1132
Part No. 2072236

SICK GRS18-D1341
Part No. 2072235

Các Part No. của emitter được SICK xác nhận trong tài liệu sản phẩm/chứng nhận.

Khi đặt hàng nên cung cấp:

• Model đầy đủ.
• Số lượng.
• NPN hay PNP.
• Cần receiver hay cả bộ thu–phát.
• Khoảng cách giữa emitter và receiver.
• PLC đang sử dụng.
• Hình ảnh cảm biến cũ nếu cần thay thế.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

14. Câu hỏi thường gặp (FAQ)

1. GRSE18-N1142 là cảm biến gì?

Là receiver của cảm biến quang điện thu–phát SICK GR18, output NPN, khoảng phát hiện tối đa 15 m.

2. GRSE18-P1142 khác N1142 thế nào?

Khác chủ yếu ở output:

• N1142 → NPN
• P1142 → PNP.

3. GRE18-N1132 là bộ phát hay bộ thu?

Bộ phát (Emitter). SICK xác nhận mã này là một trong các individual components của hệ thống GR18.

4. GRS18-D1341 là bộ gì?

Emitter – bộ phát của hệ thống cảm biến quang thu–phát GR18, Part No. 2072235.

5. GRSE18 có cần dùng cùng emitter không?

Có. Vì đây là cảm biến through-beam, receiver cần một emitter tương thích để tạo tia sáng giữa hai thiết bị.

6. Khoảng cách phát hiện tối đa bao nhiêu?

SICK công bố 0–10 m là sensing range và 0–15 m là sensing range maximum cho GRSE18-N1142/P1142.

7. Nguồn cấp bao nhiêu?

10–30 VDC.

8. Có chống nước không?

Có, cấp bảo vệ IP67.

9. Cáp dài bao nhiêu?

Phiên bản này sử dụng cáp 4 dây, dài 2 m.

10. Có dùng được với PLC Mitsubishi không?

Có, miễn là chọn đúng output NPN hoặc PNP tương ứng với loại input của PLC và đấu dây theo sơ đồ của SICK.
