Bộ điều khiển mã hóa động cơ servo đa vòng 23 bit, dây phản hồi, hộp pin nhớ siêu bền đa năng (miễn phí vận chuyển)

Bộ encoder servo đa vòng 23-bit – Dây phản hồi và hộp pin nhớ vị trí

1. Tổng quan nhanh sản phẩm

Bộ encoder servo đa vòng 23-bit là cụm phụ kiện phản hồi vị trí dành cho hệ thống động cơ servo và servo drive, thường bao gồm dây encoder/feedback và hộp pin dự phòng.

Encoder tuyệt đối 23-bit có độ phân giải 8.388.608 giá trị trên mỗi vòng quay, cho phép servo drive xác định vị trí góc với độ phân giải cao. Với loại multi-turn absolute encoder, hệ thống còn có khả năng ghi nhớ số vòng quay của motor thông qua nguồn dự phòng từ pin.

Hộp pin có vai trò duy trì nguồn cho phần bộ nhớ đa vòng khi nguồn chính của servo bị ngắt. Nhờ đó, trong các hệ thống sử dụng encoder đa vòng có pin, vị trí tuyệt đối có thể được duy trì sau khi tắt/mở nguồn mà không nhất thiết phải thực hiện lại quy trình tìm gốc trong mọi trường hợp.

Sản phẩm phù hợp cho:

• Động cơ servo AC.
• Servo motor có encoder tuyệt đối.
• Servo drive hỗ trợ encoder 23-bit.
• Máy CNC.
• Robot công nghiệp.
• Máy đóng gói.
• Máy tự động hóa.
• Cơ cấu định vị chính xác.
• Bàn trượt servo và hệ thống motion control.

Lưu ý: “23-bit” là độ phân giải encoder, không phải công suất hay tốc độ của động cơ. Dây feedback và hộp pin phải đúng chuẩn giao tiếp, đầu nối và dòng servo đang sử dụng.

---

2. Sản phẩm này là gì và dùng để làm gì?

Encoder servo đa vòng 23-bit là gì?

Encoder là thiết bị phản hồi được gắn với động cơ servo để cung cấp thông tin về:

• Góc quay.
• Vị trí.
• Chiều quay.
• Số vòng quay.
• Tốc độ quay, tùy hệ thống xử lý tín hiệu.

Với encoder tuyệt đối 23-bit, một vòng quay được chia thành:

2²³ = 8.388.608 vị trí

Một số hệ thống servo sử dụng encoder 23-bit single-turn hoặc 23-bit + multi-turn. Các encoder đa vòng có thể kết hợp độ phân giải 23-bit/vòng với dữ liệu số vòng quay nhiều vòng. Ví dụ, Tamagawa công bố encoder tuyệt đối đa vòng 23-bit có thêm dữ liệu multi-turn 16-bit ở một số dòng sản phẩm.

---

Multi-turn có ý nghĩa gì?

Có hai khái niệm cần phân biệt:

Single-turn

Encoder chỉ xác định vị trí trong một vòng quay.

Ví dụ:

Motor quay 0° → 360° → vị trí góc được xác định lại trong phạm vi một vòng.

Multi-turn

Encoder còn theo dõi số vòng quay tích lũy của motor.

Ví dụ:

Motor quay:

0 vòng → 1 vòng → 10 vòng → 100 vòng

hệ thống vẫn có thể sử dụng dữ liệu số vòng để xác định vị trí tổng thể, tùy giới hạn của encoder và hệ thống servo.

Đây là đặc điểm rất hữu ích trong các cơ cấu vít me, bàn trượt tuyến tính hoặc máy cần duy trì vị trí sau khi mất nguồn.

---

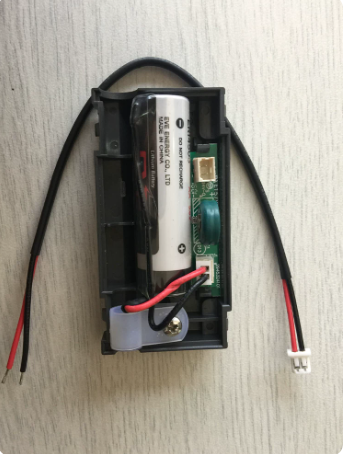

Hộp pin dùng để làm gì?

Hộp pin là thành phần quan trọng đối với encoder multi-turn sử dụng nguồn dự phòng.

Khi servo drive mất nguồn chính, hộp pin cung cấp nguồn duy trì cho phần ghi nhớ dữ liệu đa vòng.

Có thể hình dung:

Servo motor → Encoder 23-bit → Dây feedback → Servo drive

và:

Hộp pin → duy trì nguồn backup → Encoder multi-turn

Một số hệ thống servo yêu cầu dây encoder phải có đường kết nối riêng tới hộp pin. ABB cũng ghi rõ một số encoder Smart Abs multi-turn 23-bit cần pin ngoài và dây feedback phải có hộp pin tương ứng.

---

3. Thông số kỹ thuật

Thông số cụ thể phụ thuộc vào hãng servo, dòng motor và loại encoder. Bảng dưới đây mô tả cấu hình phổ biến của bộ encoder đa vòng 23-bit có dây feedback và hộp pin:

Hạng mục	Thông tin
Loại sản phẩm	Bộ feedback/encoder servo
Loại encoder	Absolute Encoder
Kiểu	Multi-turn
Độ phân giải	23-bit/vòng
Số vị trí/vòng	8.388.608 vị trí
Dữ liệu đa vòng	Tùy encoder, có thể sử dụng bộ nhớ multi-turn riêng
Hộp pin	Có, tùy cấu hình
Dây	Dây feedback/encoder chuyên dụng
Chức năng chính	Phản hồi vị trí và duy trì dữ liệu multi-turn
Ứng dụng	Servo motor, servo drive, CNC, robot, máy tự động
Giao tiếp	Phụ thuộc chuẩn encoder/servo
Đầu nối	Phụ thuộc hãng và model servo
Nguồn backup	Pin/hộp pin theo đúng hệ thống servo
Thay thế	Phải đối chiếu encoder, connector và sơ đồ dây

Encoder Tamagawa dòng 23-bit multi-turn có thể đạt 23-bit/turn + 16-bit/multi-turn ở một số model, trong khi các hệ thống servo khác có cấu trúc dữ liệu khác. Vì vậy không nên dùng thông số của một encoder để áp dụng cho mọi bộ dây 23-bit.

Độ phân giải 23-bit cao đến mức nào?

23-bit tương đương:

8.388.608 vị trí/vòng

Nếu chỉ xét về mặt toán học, bước góc tương ứng khoảng:

360° / 8.388.608 ≈ 0,0000429°

Tuy nhiên, độ phân giải encoder không đồng nghĩa với độ chính xác thực tế của toàn bộ hệ thống.

Độ chính xác còn phụ thuộc:

• Encoder.
• Servo motor.
• Servo drive.
• Cơ cấu truyền động.
• Độ rơ cơ khí.
• Vít me/hộp số.
• Độ cứng máy.
• Thuật toán điều khiển.

---

4. Lợi ích khi đưa vào vận hành

Độ phân giải phản hồi cao

Encoder 23-bit cung cấp lượng dữ liệu vị trí rất lớn trên mỗi vòng quay, phù hợp với các ứng dụng yêu cầu điều khiển servo chính xác và chuyển động mượt.

Một số hệ thống servo 23-bit sử dụng encoder tuyệt đối đa vòng để cung cấp phản hồi vị trí có độ phân giải cao.

Ghi nhớ vị trí đa vòng

Ưu điểm quan trọng của multi-turn encoder là khả năng theo dõi vị trí qua nhiều vòng quay.

Điều này đặc biệt hữu ích khi motor truyền động:

• Vít me.
• Hộp số.
• Bàn trượt.
• Cơ cấu nâng hạ.
• Cơ cấu quay nhiều vòng.

Hạn chế việc phải tìm lại gốc

Trong hệ thống được thiết kế đúng với encoder multi-turn và nguồn backup, dữ liệu vị trí có thể được duy trì sau khi mất nguồn.

Điều này giúp giảm nhu cầu thực hiện lại thao tác Homing trong một số ứng dụng. Một hệ thống servo 23-bit multi-turn được công bố có thể duy trì bộ nhớ tốc độ/vị trí nhờ dây có pin và nhờ đó không cần về gốc sau mỗi lần bật máy.

Tuy nhiên, khả năng này phụ thuộc vào servo drive, encoder và cấu hình máy, không nên hiểu là mọi bộ encoder 23-bit đều tự động loại bỏ hoàn toàn thao tác Home.

Dễ bảo trì

Thiết kế dạng dây feedback + hộp pin giúp kỹ thuật viên có thể kiểm tra riêng:

• Dây encoder.
• Connector.
• Hộp pin.
• Điện áp pin.
• Tín hiệu feedback.

Khi thay thế cần sử dụng đúng loại tương thích với servo.

---

5. Đối tượng sử dụng phù hợp

Máy CNC

Encoder multi-turn giúp servo drive xác định chính xác vị trí motor và phù hợp với:

• Trục X/Y/Z.
• Bàn máy.
• Cơ cấu vít me.
• Trục quay.
• ATC và cơ cấu phụ trợ.

Robot công nghiệp

Robot cần thông tin phản hồi vị trí chính xác tại từng trục. Encoder tuyệt đối giúp servo controller nhận biết vị trí của motor.

Máy đóng gói

Phù hợp với các cơ cấu:

• Kéo màng.
• Cắt.
• Định vị.
• Cuộn.
• Đồng bộ servo.

Máy tự động hóa

Có thể sử dụng trong các hệ thống:

• Pick & Place.
• Bàn trượt.
• Máy lắp ráp.
• Máy kiểm tra.
• Cơ cấu định vị.

Hệ thống vít me tuyến tính

Đây là ứng dụng đặc biệt phù hợp với encoder multi-turn.

Ví dụ:

Servo motor → Encoder → Servo drive

Servo motor → Vít me → Bàn trượt

Khi motor quay nhiều vòng để tạo chuyển động tuyến tính, dữ liệu multi-turn giúp hệ thống xác định tổng số vòng quay của motor.

---

6. Chính sách & cam kết

MYTECH tư vấn các loại:

• Servo motor.
• Servo drive.
• Encoder absolute.
• Encoder multi-turn.
• Dây feedback servo.
• Hộp pin encoder.
• Cáp encoder.
• Phụ kiện servo motor.

Khi thay dây encoder hoặc hộp pin cần kiểm tra

1. Hãng servo

Ví dụ:

• Inovance.
• ABB.
• Mitsubishi.
• Yaskawa.
• Panasonic.
• Delta.
• Siemens.
• Các hãng servo khác.

2. Model motor

Không nên chỉ dựa vào thông tin “23-bit”.

Hai servo cùng sử dụng encoder 23-bit vẫn có thể sử dụng connector, giao thức và sơ đồ dây khác nhau.

3. Loại encoder

• Single-turn.
• Multi-turn.
• Absolute.
• Incremental.

4. Hộp pin

Một số encoder multi-turn yêu cầu pin ngoài để duy trì dữ liệu khi mất nguồn.

5. Sơ đồ chân

Cần đối chiếu:

• Power.
• GND.
• Serial Data.
• Battery.
• Shield.
• Các đường tín hiệu khác.

Ví dụ trong tài liệu Hiwin, dây encoder 23-bit multi-turn có hộp pin sử dụng các đường 5V, 0V, VB, GND, SD+, SD-, cho thấy cấu trúc dây phải được xác định theo đúng hệ thống servo.

Không nên cắm thử một dây encoder 23-bit bất kỳ vào servo chỉ vì cùng độ phân giải 23-bit. Sai chuẩn dây hoặc nguồn backup có thể gây lỗi feedback hoặc mất dữ liệu multi-turn.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá, khách hàng nên cung cấp:

Hãng servo + Model motor + Model servo drive + hình ảnh connector + nhu cầu dây encoder/hộp pin.

Nếu đang thay thế sản phẩm cũ, chỉ cần gửi ảnh tem motor, ảnh đầu cắm và ảnh hộp pin/dây hiện tại, MYTECH có thể kiểm tra cấu hình tương thích trước khi đặt hàng.

Sản phẩm có thể được cung cấp theo cấu hình phù hợp với hệ thống servo cụ thể; không nên xác định tương thích chỉ dựa trên cụm từ “encoder 23-bit”.

---

8. Câu hỏi thường gặp (FAQ)

1. Encoder 23-bit là gì?

Encoder 23-bit có khả năng biểu diễn 2²³ = 8.388.608 giá trị vị trí trong một vòng quay. Đây là độ phân giải rất cao thường được sử dụng trong hệ thống servo chính xác.

2. Multi-turn khác single-turn thế nào?

Single-turn xác định vị trí trong một vòng.

Multi-turn còn theo dõi số vòng quay của motor, giúp hệ thống xác định vị trí sau nhiều vòng quay.

3. Hộp pin encoder có tác dụng gì?

Hộp pin cung cấp nguồn backup cho encoder multi-turn trong thời gian nguồn chính bị ngắt, giúp duy trì dữ liệu số vòng quay ở những hệ thống yêu cầu nguồn dự phòng.

4. Dùng encoder 23-bit có cần về Home không?

Không nhất thiết trong mọi trường hợp. Nếu servo sử dụng absolute multi-turn encoder + nguồn backup + cấu hình drive phù hợp, hệ thống có thể duy trì thông tin vị trí sau khi mất nguồn. Tuy nhiên, việc có cần Home hay không còn phụ thuộc thiết kế máy và cài đặt servo.

5. Có thể dùng chung dây encoder 23-bit cho mọi servo không?

Không.

Độ phân giải 23-bit chỉ là một thông số. Chuẩn giao tiếp, connector, pinout, nguồn và giao thức encoder có thể khác nhau giữa các hãng.

6. Nếu hết pin thì sao?

Tùy hệ thống. Khi nguồn backup không còn đủ, encoder multi-turn có thể mất dữ liệu số vòng quay và phát sinh cảnh báo battery/encoder. Một số hệ thống vẫn giữ được thông tin single-turn nhưng mất phần multi-turn.

7. Có thể thay hộp pin riêng không?

Có thể ở những hệ thống được thiết kế cho hộp pin rời. Tuy nhiên phải sử dụng đúng model pin/hộp pin và đúng connector.

8. Dây feedback có phải dây nguồn motor không?

Không.

Dây motor truyền công suất cho động cơ.

Dây feedback/encoder truyền tín hiệu phản hồi từ encoder về servo drive.

9. Encoder 23-bit có chính xác hơn encoder 17-bit không?

Về độ phân giải, 23-bit cao hơn 17-bit rất nhiều. Tuy nhiên độ chính xác thực tế của cả hệ thống còn phụ thuộc encoder, motor, drive và cơ cấu cơ khí.

10. Có thể dùng bộ này cho động cơ servo khác hãng không?

Chỉ khi encoder, dây, connector, giao thức và servo drive tương thích. Không nên thay thế chỉ dựa vào số bit.

---
