Bộ điều khiển động cơ bước UM243 với vi bước kỹ thuật số DSP 20-57, điện áp động cơ 5V-24V, dòng điện 0.8-3A.

Bộ điều khiển động cơ bước UM243 – Driver DSP vi bước 20–57, 24VDC, 0,8–3A

1. Tổng quan nhanh sản phẩm

UM243 là driver điều khiển động cơ bước 2 pha kỹ thuật số của UMot, được thiết kế để điều khiển các động cơ bước hybrid cỡ nhỏ và trung bình.

Driver sử dụng công nghệ điều khiển kỹ thuật số với điều khiển dòng sin tinh, hỗ trợ tối đa 255 mức thiết lập vi bước, dòng điều khiển 0,8–3,0A và tín hiệu điều khiển thích ứng 3–24V. Nhà sản xuất công bố UM243 tương thích với các động cơ bước kích thước 28, 35, 39, 42 và 57 mm.

UM243 phù hợp cho:

• Động cơ bước NEMA11/NEMA14/NEMA16/NEMA17/NEMA23.
• Máy CNC mini.
• Máy in 3D.
• Module tuyến tính.
• Cơ cấu vít me.
• Robot nhỏ.
• Máy tự động hóa.
• Cơ cấu định vị nhiều trục.

Một ưu điểm đáng chú ý của UM243 là khả năng điều khiển dòng và vi bước bằng kỹ thuật số, giúp động cơ vận hành êm hơn, giảm rung và giảm nhiệt so với nhiều driver bước cơ bản.

Lưu ý: Cụm “điện áp động cơ 5V–24V” trong tên thương mại dễ gây hiểu nhầm. Theo tài liệu UMot, nguồn cấp driver là DC24V, còn tín hiệu điều khiển đầu vào hỗ trợ 3–24V. Vì vậy không nên hiểu 5–24V là dải nguồn cấp chính cho UM243.

---

2. Sản phẩm này là gì và dùng để làm gì?

UM243 là gì?

UM243 là bộ driver điều khiển động cơ bước 2 pha.

Driver nằm giữa bộ điều khiển và động cơ:

PLC / Motion Controller / CNC Controller

↓

Tín hiệu Pulse + Direction

↓

UM243

↓

Dòng điện 2 pha

↓

Động cơ bước

Nhiệm vụ của UM243 là biến tín hiệu điều khiển từ controller thành dòng điện phù hợp để điều khiển các cuộn dây của động cơ bước.

Nhờ đó người dùng có thể kiểm soát:

• Hướng quay.
• Số bước.
• Tốc độ.
• Vi bước.
• Dòng điện motor.

---

Công nghệ DSP/điều khiển kỹ thuật số có tác dụng gì?

UM243 sử dụng công nghệ điều khiển kỹ thuật số và thuật toán điều khiển tối ưu. Tài liệu UMot mô tả driver sử dụng điều khiển dòng sin tinh, giúp dòng điện motor mượt hơn thay vì tạo ra các bước dòng điện lớn như một số driver truyền thống.

Điều này giúp cải thiện:

• Độ mượt khi quay.
• Độ rung.
• Tiếng ồn.
• Nhiệt sinh ra ở motor.
• Khả năng vận hành ở tốc độ thấp.

Đặc biệt, khi kết hợp với vi bước, chuyển động của động cơ bước có thể mượt hơn đáng kể.

---

255 mức vi bước là gì?

Động cơ bước thông thường có thể có:

200 bước/vòng

tương ứng với động cơ 1,8°.

Khi sử dụng vi bước, mỗi bước cơ bản tiếp tục được chia nhỏ thành nhiều vị trí điều khiển.

UM243 hỗ trợ tới 255 mức thiết lập vi bước, với độ phân giải tối đa nhà sản xuất công bố tới 50.800 PPR.

Ví dụ:

Motor 1,8°

→ 200 bước/vòng ở full-step

→ driver chia nhỏ thành nhiều mức vi bước

→ chuyển động mượt hơn

→ giảm rung và tiếng ồn cơ học.

Vi bước giúp tăng độ mịn của chuyển động và độ phân giải điều khiển, nhưng không có nghĩa độ chính xác cơ khí của hệ thống cũng tăng theo cùng tỷ lệ. Độ rơ, độ chính xác vít me, tải và đặc tính motor vẫn ảnh hưởng đến độ chính xác cuối cùng.

---

3. Thông số kỹ thuật

Hạng mục	Thông số UM243
Model	UM243
Loại	Driver động cơ bước kỹ thuật số
Kiểu motor	Động cơ bước hybrid 2 pha
Nguồn cấp	DC24V
Dòng điều khiển	0,8–3,0A
Điều chỉnh dòng	16 mức
Tín hiệu điều khiển	Pulse + Direction
Kiểu tín hiệu	Có thể hỗ trợ single pulse/double pulse tùy cấu hình
Điện áp tín hiệu	3–24V tự thích ứng
Kiểu đấu tín hiệu	Common-anode, common-cathode, differential
Vi bước	255 mức lựa chọn
Độ phân giải tối đa	50.800 PPR
Tần số đáp ứng	200 kpps
Motor phù hợp	28/35/39/42/57 mm
Kích thước	92 × 55 × 17,5 mm
Khối lượng	Khoảng 0,1 kg
Điều khiển	Kỹ thuật số
Tính năng	Điều khiển dòng sin, giảm rung/ồn/nhiệt

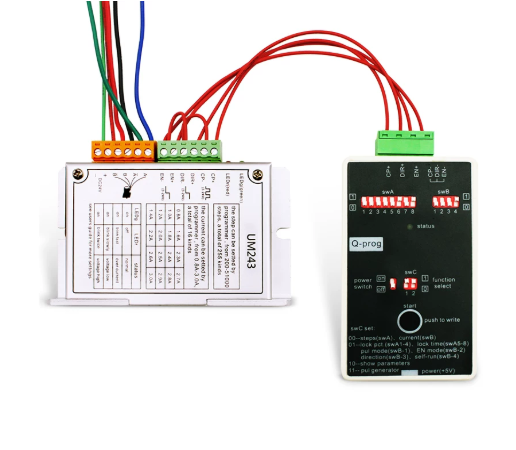

Lập trình	Có thể thiết lập bằng programmer
Chức năng tự chạy	Có

Các thông số trên được đối chiếu từ tài liệu kỹ thuật UMot UM243; nhà sản xuất xác nhận nguồn DC24V, dòng 0,8–3A, tín hiệu 5/24V, 255 mức vi bước, 200 kpps và motor 28/35/39/42/57 mm.

Kích thước driver

UM243 có kích thước khoảng:

92 × 55 × 17,5 mm

và trọng lượng khoảng 0,1 kg, phù hợp với các tủ điều khiển hoặc thiết bị có không gian lắp đặt hạn chế.

---

Dòng điện 0,8–3A có ý nghĩa gì?

Đây là dòng điều khiển dành cho pha động cơ, không phải dòng nguồn DC24V cố định.

UM243 cho phép lựa chọn dòng trong khoảng:

0,8A → 3,0A

với nhiều mức cài đặt.

Nhờ vậy có thể điều chỉnh driver phù hợp với nhiều loại động cơ bước khác nhau.

Khi cài đặt, cần căn cứ vào dòng định mức của motor thay vì mặc định đặt driver ở mức 3A.

---

4. Lợi ích khi đưa vào vận hành

Điều khiển động cơ mượt hơn

UM243 sử dụng điều khiển dòng sin tinh và kỹ thuật số để giảm hiện tượng dòng điện dạng bậc lớn.

Theo tài liệu UMot, thiết kế này hướng tới:

• Chuyển động mượt.
• Ít rung.
• Ít tiếng ồn.
• Ít phát nhiệt.
• Motor hoạt động ổn định hơn.

---

Nhiều mức vi bước

Với 255 mức lựa chọn vi bước, người dùng có nhiều khả năng cấu hình hơn so với các driver chỉ có 8 hoặc 16 mức vi bước cố định.

Điều này đặc biệt hữu ích khi cần tối ưu:

• Độ mượt.
• Tốc độ.
• Tiếng ồn.
• Độ phân giải xung.
• Tỷ số truyền của cơ cấu.

---

Dải dòng rộng 0,8–3A

Driver có thể điều khiển nhiều loại motor bước khác nhau trong nhóm công suất tương thích.

Có thể sử dụng với các motor khung:

• 28 mm.
• 35 mm.
• 39 mm.
• 42 mm.
• 57 mm.

---

Tín hiệu điều khiển 3–24V

UM243 có thiết kế tín hiệu đầu vào 3–24V tự thích ứng, giúp kết nối thuận tiện với nhiều bộ điều khiển khác nhau mà không nhất thiết phải bổ sung điện trở hạn dòng bên ngoài cho tín hiệu theo cấu hình được nhà sản xuất mô tả.

Có thể ứng dụng với:

• PLC.
• CNC controller.
• Motion controller.
• Vi điều khiển.
• Bộ điều khiển máy tự động.
• Card điều khiển chuyển động.

---

Hỗ trợ nhiều kiểu kết nối tín hiệu

Tài liệu UMot cho biết UM243 hỗ trợ các phương thức đấu tín hiệu:

• Common cathode.
• Common anode.
• Differential input.

Điều này giúp driver dễ thích nghi với nhiều kiến trúc điều khiển khác nhau.

---

Có chức năng tự chạy

Một tính năng đáng chú ý của UM243 là auto-run.

Theo tài liệu hướng dẫn, driver có thể thực hiện chuyển động theo chế độ thiết lập cố định mà không cần controller bên ngoài trong một số cấu hình.

Tính năng này phù hợp cho những cơ cấu đơn giản cần:

• Chạy lặp.
• Chạy theo chu kỳ.
• Test motor.
• Kiểm tra cơ cấu trước khi kết nối PLC.

---

5. Đối tượng sử dụng phù hợp

Máy in 3D

UM243 phù hợp để điều khiển các motor bước sử dụng cho:

• Trục X.
• Trục Y.
• Trục Z.
• Cơ cấu đùn.

Đặc biệt, khả năng vi bước cao giúp giảm rung và tiếng ồn của động cơ.

---

Máy CNC mini

Có thể sử dụng để điều khiển:

• Trục X.
• Trục Y.
• Trục Z.
• Bàn trượt.
• Cơ cấu vít me.

Khi kết hợp với controller CNC:

CNC Controller → Pulse/Direction → UM243 → Stepper Motor

---

Module tuyến tính

UM243 có thể kết hợp với:

• Động cơ bước 42 mm.
• Động cơ bước 57 mm.
• Động cơ bước có vít me.
• Linear actuator.
• Module vít me.
• Module đai.

Từ đó tạo thành hệ thống chuyển động tuyến tính cho máy tự động hóa.

---

Robot và cơ cấu tự động hóa

Có thể sử dụng cho:

• Pick & Place.
• Cơ cấu nâng hạ.
• Cơ cấu xoay.
• Cơ cấu định vị.
• Máy cấp phôi.
• Máy đóng gói.

---

Thiết bị DIY và nghiên cứu

UM243 cũng phù hợp cho:

• Máy CNC tự chế.
• Máy khắc laser.
• Máy in 3D.
• Robot mini.
• Bàn trượt tự động.
• Thiết bị thí nghiệm.

---

6. Chính sách & cam kết

MYTECH tư vấn và cung cấp các giải pháp điều khiển chuyển động gồm:

• Driver động cơ bước.
• Động cơ bước 2 pha.
• Động cơ bước hybrid.
• Động cơ bước vòng kín.
• Động cơ bước trục vít.
• Linear actuator.
• Servo motor.
• Servo drive.
• Module tuyến tính.
• Hộp số động cơ bước.

Khi lựa chọn UM243 cần xác nhận

1. Điện áp nguồn

UM243 sử dụng DC24V theo tài liệu kỹ thuật.

2. Dòng motor

Phải kiểm tra dòng định mức của motor và cài đặt driver phù hợp trong phạm vi 0,8–3A.

3. Kích thước motor

UM243 được nhà sản xuất công bố cho motor:

28 / 35 / 39 / 42 / 57 mm.

4. Kiểu tín hiệu

Kiểm tra controller sử dụng:

• Pulse/Direction.
• CW/CCW.
• Differential.
• Common anode.
• Common cathode.

5. Vi bước

Cần lựa chọn mức vi bước phù hợp với:

• Tốc độ.
• Độ phân giải.
• Tần số xung controller.

6. Công suất nguồn

Không nên chọn nguồn 24V chỉ dựa vào dòng motor danh định; cần tính đến số lượng driver, chế độ vận hành và hệ số dự phòng.

Lưu ý: UM243 là driver, không phải nguồn cấp motor và cũng không phải bộ điều khiển PLC độc lập. Nó nhận tín hiệu điều khiển từ hệ thống bên ngoài và tạo dòng pha để điều khiển động cơ bước.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá UM243, khách hàng nên cung cấp:

Model motor → dòng định mức → điện áp nguồn → loại controller → số lượng trục → yêu cầu vi bước.

Ví dụ:

Motor NEMA17 42 mm + 1,5A/pha + nguồn 24VDC + PLC Pulse/Direction → UM243.

Nếu cần điều khiển nhiều trục, MYTECH có thể tư vấn đồng bộ:

PLC/Controller + UM243 + Stepper Motor + Linear Module/Vít me + Limit/Home Sensor.

---

8. Câu hỏi thường gặp (FAQ)

1. UM243 là driver hay động cơ?

UM243 là driver động cơ bước, không phải động cơ.

Nó dùng để điều khiển động cơ bước 2 pha.

2. UM243 dùng nguồn bao nhiêu volt?

Nguồn cấp chính của UM243 là DC24V theo tài liệu kỹ thuật UMot.

3. UM243 có phải driver 5–24V không?

Cần phân biệt:

• Nguồn cấp driver: DC24V.
• Tín hiệu điều khiển: thiết kế tự thích ứng 3–24V.

Do đó không nên hiểu 5–24V là dải nguồn cấp chính của driver.

4. UM243 điều khiển được motor nào?

Nhà sản xuất công bố UM243 phù hợp với motor kích thước:

28 / 35 / 39 / 42 / 57 mm.

5. Dòng điều khiển UM243 là bao nhiêu?

Có thể điều chỉnh trong khoảng:

0,8–3,0A

với nhiều mức cài đặt.

6. UM243 có vi bước không?

Có. UM243 hỗ trợ 255 mức lựa chọn vi bước, với độ phân giải tối đa nhà sản xuất công bố tới 50.800 PPR.

7. UM243 có điều khiển được motor NEMA17 không?

Có, nếu motor NEMA17 có thông số điện phù hợp với phạm vi driver. NEMA17 thường tương ứng motor mặt bích khoảng 42 mm, thuộc nhóm motor mà UM243 hỗ trợ.

8. UM243 có dùng được cho motor NEMA23 không?

Có thể, nếu motor NEMA23 có dòng pha phù hợp trong phạm vi 0,8–3A và các thông số điện khác tương thích. Nhà sản xuất quy đổi nhóm 57 mm vào phạm vi motor phù hợp của UM243.

9. UM243 có kết nối PLC được không?

Có, nếu PLC có ngõ ra xung phù hợp. Driver nhận tín hiệu điều khiển dạng Pulse + Direction và hỗ trợ nhiều kiểu đấu tín hiệu.

10. UM243 có giảm tiếng ồn động cơ không?

Thiết kế điều khiển dòng sin và kỹ thuật số của UM243 hướng tới giảm tiếng ồn, rung động và nhiệt, giúp motor chạy ổn định hơn.

11. UM243 có cần controller không?

Thông thường có, khi dùng trong máy tự động hóa.

Tuy nhiên, UM243 có chức năng auto-run cho phép thực hiện một số chuyển động cài đặt sẵn mà không cần controller bên ngoài.

12. UM243 và UM244 khác nhau thế nào?

UM243 dùng DC24V, 0,8–3A, hỗ trợ 28/35/39/42/57 mm và tới 255 mức vi bước.

UM244 là driver công suất cao hơn, dùng DC20–50V, 1–4A, 16 mức vi bước và phù hợp nhóm motor 35/42/57/60 mm.

---
