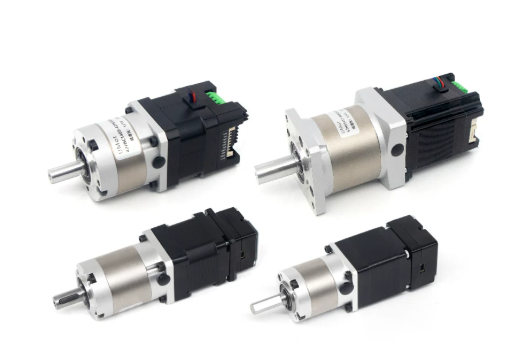

Bộ điều khiển động cơ bước có hộp số tích hợp RS485 vòng kín, hai pha, bốn dây, độ chính xác cao, dùng để điều chỉnh tốc độ, điểm gốc và vị trí.

Bộ điều khiển động cơ bước có hộp số tích hợp RS485 vòng kín, hai pha, bốn dây, độ chính xác cao, điều chỉnh tốc độ, điểm gốc và vị trí

1. Tổng quan nhanh sản phẩm

Bộ điều khiển động cơ bước có hộp số tích hợp RS485 vòng kín là giải pháp truyền động tích hợp dành cho các hệ thống tự động hóa cần kiểm soát vị trí, tốc độ, chiều quay và điểm gốc với độ ổn định cao.

Thiết bị thuộc nhóm động cơ bước vòng kín tích hợp driver và encoder, kết hợp truyền thông RS485/Modbus RTU. Encoder phản hồi vị trí thực tế về bộ điều khiển, giúp hệ thống phát hiện sai lệch vị trí và hạn chế tình trạng mất bước thường gặp ở động cơ bước vòng hở. Các dòng tương tự của Leadshine còn hỗ trợ trực tiếp chế độ Profile Position, Profile Velocity và Homing.

Tùy cấu hình, sản phẩm có thể tích hợp thêm hộp số giảm tốc, giúp giảm tốc độ đầu ra và tăng mô-men xoắn để phù hợp với cơ cấu tải cần lực lớn hoặc chuyển động chậm, chính xác.

Điểm nổi bật

• Động cơ bước 2 pha.
• Thiết kế vòng kín – Closed Loop.
• Encoder tích hợp để phản hồi vị trí.
• Driver/bộ điều khiển được tích hợp cùng động cơ ở các cấu hình tương ứng.
• Giao tiếp RS485/Modbus RTU.
• Có thể điều khiển nhiều trục trên cùng mạng RS485.
• Hỗ trợ điều khiển vị trí, tốc độ và Homing – tìm điểm gốc.
• Có thể kết hợp hộp số để tăng mô-men đầu ra.
• Giảm số lượng dây và không gian lắp đặt so với hệ thống motor + driver rời.
• Phù hợp với máy tự động hóa, cơ cấu tuyến tính, máy đóng gói, máy CNC nhỏ, robot và thiết bị cần định vị.

---

2. Sản phẩm này là gì và dùng để làm gì?

Về bản chất, đây là động cơ bước vòng kín tích hợp bộ điều khiển, có khả năng giao tiếp với hệ thống điều khiển thông qua RS485.

Khác với động cơ bước thông thường chỉ nhận tín hiệu Pulse/Direction, phiên bản RS485 có thể trao đổi dữ liệu với PLC, HMI, máy tính công nghiệp hoặc bộ điều khiển trung tâm thông qua giao thức Modbus RTU. Một số dòng tích hợp còn có sẵn bảng lệnh vị trí bên trong motor, cho phép thực hiện các chuyển động point-to-point mà không nhất thiết phải dùng bộ điều khiển chuyển động riêng.

Nguyên lý hoạt động

Quá trình điều khiển có thể hiểu đơn giản:

PLC/HMI/PC → RS485/Modbus RTU → Driver tích hợp → Động cơ bước → Encoder phản hồi → Bộ điều khiển hiệu chỉnh

Khi nhận lệnh di chuyển đến một vị trí cụ thể, động cơ thực hiện chuyển động. Encoder đồng thời ghi nhận trạng thái quay của trục và cung cấp thông tin phản hồi để hệ thống kiểm soát sai lệch.

Đây chính là ưu điểm quan trọng của Closed Loop Stepper: động cơ vẫn sử dụng nguyên lý bước nhưng có phản hồi vị trí thay vì hoàn toàn phụ thuộc vào số xung đầu vào.

Vai trò của hộp số

Nếu cấu hình sản phẩm có hộp số tích hợp, hộp số sẽ giảm tốc độ quay của động cơ và tăng mô-men xoắn ở đầu ra.

Ví dụ:

Động cơ bước → Hộp số → Cơ cấu truyền động

Điều này phù hợp với các ứng dụng cần:

• Tốc độ thấp.
• Mô-men lớn.
• Chuyển động ổn định.
• Điều khiển vị trí.
• Kéo/đẩy tải.
• Quay cơ cấu có tải nặng.

Lưu ý: hộp số không làm tăng công suất của động cơ; nó chủ yếu đánh đổi tốc độ để lấy mô-men xoắn.

---

3. Thông số kỹ thuật

Do tên sản phẩm trên thị trường có thể bao gồm nhiều kích thước motor, tỷ số truyền và loại encoder khác nhau, thông số chính xác cần xác định theo model cụ thể. Một dòng tham khảo cùng nhóm là Leadshine iCS-RS, sử dụng encoder từ tính 14-bit, RS485/Modbus RTU và hỗ trợ Profile Position, Profile Velocity तथा Homing.

Hạng mục	Đặc điểm
Loại động cơ	Động cơ bước vòng kín
Số pha	2 pha
Cấu hình dây	Có thể sử dụng cấu hình 4 dây tùy motor
Driver	Tích hợp theo cấu hình
Encoder	Encoder phản hồi vị trí
Giao tiếp	RS485
Giao thức	Modbus RTU tùy phiên bản
Điều khiển	Vị trí, tốc độ, chiều quay, JOG, Homing tùy model
Hộp số	Có thể tích hợp tùy cấu hình
Tỷ số truyền	Phụ thuộc loại hộp số
Điều khiển điểm gốc	Có, khi model hỗ trợ chức năng Homing
Điều khiển nhiều trục	Có thể triển khai qua mạng RS485 tùy bộ điều khiển
Bảo vệ	Có thể gồm quá áp, quá dòng, sai lệch vị trí tùy model
Ứng dụng	Máy tự động hóa, cơ cấu định vị, robot, máy đóng gói, cơ cấu tuyến tính

Một ví dụ cụ thể, Leadshine iCS-RS1708 sử dụng motor NEMA17, mô-men giữ 0,8 N·m, encoder 14-bit, RS485/Modbus RTU, hỗ trợ tối đa 31 trục trên bus và có các chế độ Profile Position, Profile Velocity तथा Homing.

Trong khi đó, iCS-RS2323 thuộc kích thước NEMA23 và có mô-men giữ được công bố ở mức 2,3 N·m; sản phẩm cũng hỗ trợ RS485/Modbus RTU, điều khiển vị trí, tốc độ và Homing.

Lưu ý: các thông số như điện áp, dòng điện, mô-men, tỷ số truyền, kích thước mặt bích, encoder và chiều dài thân phải được xác nhận theo mã sản phẩm cụ thể trước khi đặt hàng.

---

4. Lợi ích khi đưa vào vận hành

Điều khiển vị trí chính xác

Encoder giúp hệ thống theo dõi chuyển động thực tế của motor. Đây là ưu điểm lớn khi ứng dụng trong cơ cấu cần định vị lặp lại.

Điều khiển tốc độ qua RS485

Thay vì chỉ cấp xung tốc độ cao từ PLC, người dùng có thể thiết lập các tham số chuyển động thông qua giao tiếp RS485/Modbus RTU trên những model hỗ trợ chức năng này.

Hỗ trợ tìm điểm gốc

Chức năng Homing cho phép cơ cấu thực hiện quy trình tìm điểm chuẩn trước khi vận hành hoặc sau khi khởi động lại hệ thống. Leadshine xác nhận iCS-RS hỗ trợ chế độ Homing cùng Profile Position và Profile Velocity.

Giảm dây điều khiển

Việc tích hợp driver, encoder và giao tiếp truyền thông trong một cụm motor giúp giảm số lượng thiết bị bên ngoài và đơn giản hóa hệ thống dây.

Có thể điều khiển nhiều trục

RS485 phù hợp với các hệ thống có nhiều cơ cấu chuyển động. Một số dòng iCS-RS có khả năng kết nối tối đa 31 trục trên cùng bus RS485.

Tăng mô-men nhờ hộp số

Đối với cơ cấu tải lớn hoặc yêu cầu tốc độ đầu ra thấp, hộp số giúp tạo mô-men đầu ra cao hơn so với việc truyền động trực tiếp.

Phù hợp hệ thống tự động hóa nhỏ gọn

Việc tích hợp nhiều chức năng trong cùng một cụm motor giúp tiết kiệm không gian tủ điện và thuận tiện khi thiết kế các máy có kích thước nhỏ.

---

5. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp cho các hệ thống cần điều khiển chuyển động và định vị nhiều trục, đặc biệt:

• Máy tự động hóa công nghiệp.
• Máy đóng gói.
• Máy cấp liệu.
• Máy dán nhãn.
• Cơ cấu vít me tuyến tính.
• Bàn trượt và bàn XY.
• Máy CNC mini.
• Máy khắc và máy cắt.
• Robot và cơ cấu gắp.
• Cơ cấu nâng hạ.
• Thiết bị kiểm tra tự động.
• Máy lắp ráp linh kiện.
• Hệ thống điều chỉnh vị trí tự động.

Các dòng động cơ bước tích hợp RS485 hiện được ứng dụng trong nhiều lĩnh vực như robot, đóng gói, dệt may, thiết bị năng lượng và các hệ thống tự động hóa công nghiệp.

Khi nào nên chọn loại có hộp số?

Nên cân nhắc hộp số khi:

Tải lớn + cần tốc độ thấp + cần mô-men cao

Ví dụ, motor quay nhanh nhưng cơ cấu máy chỉ cần di chuyển chậm và có lực kéo lớn. Hộp số sẽ giúp đưa tốc độ xuống mức phù hợp đồng thời tăng mô-men tại trục đầu ra.

Ngược lại, nếu ứng dụng yêu cầu tốc độ cao và tải nhỏ, có thể lựa chọn động cơ không hộp số để giảm kích thước và tổn hao truyền động.

---

6. Chính sách & cam kết

MYTECH – CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các giải pháp động cơ bước, động cơ bước vòng kín, driver, hộp số và thiết bị tự động hóa công nghiệp.

Cam kết

• Tư vấn lựa chọn motor theo tải và cơ cấu máy.
• Kiểm tra kích thước motor và kiểu lắp trước khi đặt hàng.
• Tư vấn cấu hình RS485/Modbus RTU phù hợp.
• Tư vấn tỷ số truyền hộp số theo tốc độ và mô-men yêu cầu.
• Hỗ trợ lựa chọn encoder và phụ kiện điều khiển.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và sử dụng.

Với sản phẩm tích hợp nhiều tùy chọn, khách hàng nên cung cấp điện áp, tốc độ, mô-men tải, hành trình, tỷ số truyền mong muốn và giao thức điều khiển để lựa chọn đúng model.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

Hotline/Zalo: 0968 534 039
Email: haibang0710@gmail.com
Website: mytek.com.vn

Khi yêu cầu báo giá, khách hàng nên gửi:

1. Kích thước motor mong muốn.
2. Có hoặc không có hộp số.
3. Tỷ số truyền yêu cầu.
4. Điện áp nguồn.
5. Mô-men tải.
6. Tốc độ quay.
7. Yêu cầu encoder.
8. Giao tiếp RS485/Modbus RTU.
9. Số lượng motor cần điều khiển.
10. Yêu cầu về điểm gốc và vị trí.

Thời gian cung cấp tham khảo: 1–2 tuần, tùy model và tình trạng hàng tại thời điểm đặt hàng.

---

8. Câu hỏi thường gặp (FAQ)

1. Đây là động cơ bước hay bộ điều khiển động cơ?

Về cấu tạo, sản phẩm thuộc nhóm động cơ bước tích hợp điều khiển. Driver và encoder có thể được tích hợp trực tiếp trong cụm motor tùy model.

2. RS485 dùng để làm gì?

RS485 là giao tiếp vật lý cho phép motor trao đổi dữ liệu với PLC, HMI, máy tính hoặc bộ điều khiển trung tâm. Với các model hỗ trợ Modbus RTU, người dùng có thể truyền lệnh chuyển động và đọc trạng thái motor.

3. Động cơ vòng kín khác gì động cơ bước thông thường?

Động cơ bước vòng hở chủ yếu dựa vào số xung điều khiển. Động cơ vòng kín có thêm encoder để phản hồi chuyển động thực tế, giúp hệ thống phát hiện và xử lý sai lệch vị trí.

4. Có thể điều chỉnh tốc độ không?

Có. Các dòng hỗ trợ Profile Velocity có thể nhận lệnh điều khiển tốc độ. Leadshine iCS-RS chính thức công bố hỗ trợ Profile Velocity.

5. Có thể điều khiển vị trí không?

Có. Chế độ Profile Position cho phép thiết lập chuyển động tới vị trí mục tiêu trên các model hỗ trợ chức năng này.

6. Có thể tìm điểm gốc tự động không?

Có, nếu model hỗ trợ Homing. Đây là một trong những chức năng được công bố trên dòng iCS-RS.

7. Hộp số có tác dụng gì?

Hộp số giảm tốc độ quay và tăng mô-men xoắn ở đầu ra. Đây là lựa chọn phù hợp khi cơ cấu cần lực lớn nhưng không cần tốc độ cao.

8. Có thể kết nối nhiều động cơ trên một đường RS485 không?

Có thể. Một số dòng như Leadshine iCS-RS cho phép kết nối tối đa 31 trục trên cùng bus RS485. Số lượng thực tế còn phụ thuộc model và cấu hình mạng.

9. Có cần PLC không?

Không phải mọi ứng dụng đều bắt buộc phải dùng PLC. Một số động cơ tích hợp RS485 có bảng lệnh vị trí bên trong và có thể nhận lệnh từ RS485/HMI.

10. Có thể dùng với vít me để tạo chuyển động tuyến tính không?

Có. Khi kết hợp với vít me, đai ốc hoặc cơ cấu truyền động phù hợp, motor có thể biến chuyển động quay thành chuyển động tuyến tính.

11. Động cơ có thể thay thế servo không?

Trong một số ứng dụng có tải và tốc độ phù hợp, closed-loop stepper có thể là giải pháp thay thế kinh tế cho servo. Tuy nhiên, không nên mặc định hai loại tương đương hoàn toàn; servo thường phù hợp hơn với yêu cầu tốc độ, gia tốc, công suất và điều khiển động lực học cao.

12. Có thể lựa chọn tỷ số truyền theo yêu cầu không?

Có thể tùy dòng sản phẩm. Khi đặt hàng cần xác định tốc độ đầu vào, tốc độ đầu ra, mô-men tải và kích thước lắp đặt để lựa chọn tỷ số truyền phù hợp.

13. Encoder có phải là cảm biến điểm gốc không?

Không hoàn toàn. Encoder chủ yếu phản hồi vị trí/góc quay của motor. Điểm gốc Homing thường cần một quy trình tìm chuẩn và có thể sử dụng thêm cảm biến Home/Limit tùy thiết kế hệ thống.

14. Cần cung cấp thông tin gì để chọn đúng motor?

Tối thiểu nên cung cấp tải, tốc độ, mô-men, hành trình, kích thước lắp đặt, nguồn cấp, tỷ số truyền và phương thức điều khiển. MYTECH có thể dựa trên các thông tin này để tư vấn cấu hình phù hợp.

---
