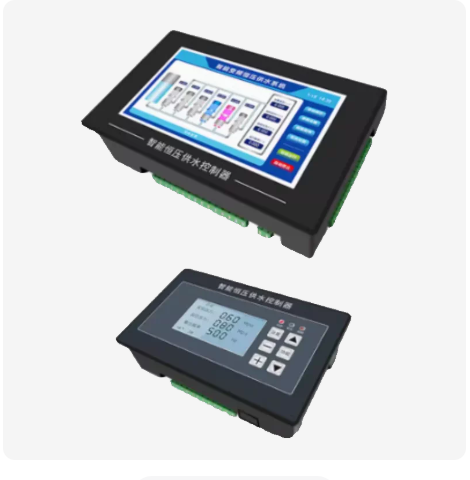

Bộ điều khiển cấp nước biến tần thông minh, màn hình LCD hiển thị thông tin về máy bơm nước đa năng, cấp nước áp suất không đổi, không cần hẹn giờ áp suất âm, từ một đến bốn.

Bộ điều khiển cấp nước biến tần thông minh 1–4 bơm – Màn hình LCD, duy trì áp suất không đổi

Bộ điều khiển cấp nước biến tần thông minh là thiết bị chuyên dụng cho các hệ thống bơm tăng áp và cấp nước áp suất không đổi, tích hợp màn hình LCD để theo dõi trạng thái vận hành và các thông số của hệ thống. Thiết bị có thể quản lý cấu hình từ 1 đến 4 bơm, kết hợp tín hiệu phản hồi từ cảm biến áp suất để điều chỉnh tốc độ bơm theo nhu cầu sử dụng nước.

Giải pháp này phù hợp với hệ thống cấp nước cho nhà ở, tòa nhà, nhà xưởng, khách sạn, trường học, khu dân cư và các hệ thống bơm tăng áp tự động.

Lưu ý: Tên sản phẩm chưa có mã model cụ thể. Các thông số như công suất biến tần, điện áp, số lượng đầu vào/đầu ra, dải áp suất, loại cảm biến và chức năng chống chạy khô cần xác nhận theo đúng model trước khi đặt hàng.

1. Tổng quan nhanh sản phẩm

2. Sản phẩm này là gì và dùng để làm gì?

Đây là bộ điều khiển trung tâm của hệ thống cấp nước biến tần, có nhiệm vụ phối hợp giữa:

Cảm biến áp suất + biến tần + bơm + hệ thống điều khiển.

Nguyên lý cơ bản:

          Cảm biến áp suất
                  ↓
             Tín hiệu phản hồi
                  ↓
        ┌──────────────────┐
        │ Bộ điều khiển    │
        │ cấp nước thông   │
        │ minh             │
        └────────┬─────────┘
                 ↓
             Biến tần
                 ↓
          Bơm 1 → Bơm 2
                 ↓
          Bơm 3 → Bơm 4
                 ↓
             Đường ống

Khi nhu cầu sử dụng nước thay đổi, áp suất đường ống thay đổi. Bộ điều khiển dựa trên tín hiệu áp suất để điều chỉnh tốc độ bơm và gọi thêm hoặc giảm bớt bơm khi cần.

Đây là nguyên lý phổ biến của hệ thống constant pressure water supply; các hệ thống nhiều bơm có thể sử dụng điều khiển biến tần, luân phiên bơm và tự động gọi thêm bơm khi nhu cầu tăng.

3. Thông số kỹ thuật

Do chưa có mã sản phẩm cụ thể, các thông số dưới đây là cấu hình chức năng cần xác nhận theo từng model:

Không nên công bố một giá trị cố định cho công suất, áp suất tối đa, loại cảm biến hoặc chức năng bảo vệ khi chưa có mã model cụ thể.

4. Nguyên lý duy trì áp suất không đổi

Ví dụ hệ thống được cài đặt:

Áp suất đặt = 3 bar

Khi ít người sử dụng nước:

Nhu cầu thấp
    ↓
Áp suất tăng
    ↓
Biến tần giảm tốc
    ↓
Bơm chạy chậm

Khi nhiều người sử dụng:

Nhu cầu tăng
    ↓
Áp suất giảm
    ↓
Biến tần tăng tốc
    ↓
Bơm tăng công suất

Nếu một bơm đã hoạt động gần giới hạn nhưng vẫn không đáp ứng được nhu cầu:

Bơm 1 không đủ
      ↓
Gọi thêm Bơm 2
      ↓
Tiếp tục điều chỉnh
      ↓
Gọi Bơm 3 / Bơm 4 nếu cần

Nguyên lý điều khiển nhiều bơm và tự động gọi thêm bơm theo nhu cầu đã được sử dụng trong các hệ thống cấp nước biến tần.

5. Điều khiển từ 1 đến 4 bơm

Hệ thống 1 bơm

Phù hợp:

• Nhà ở.
• Máy bơm tăng áp nhỏ.
• Hệ thống cấp nước đơn giản.

Sensor → Controller → VFD → Pump

Hệ thống 2 bơm

Có thể sử dụng:

• 1 bơm chính + 1 bơm phụ.
• Luân phiên bơm.
• Gọi thêm bơm khi tải tăng.

Hệ thống 3 bơm

Phù hợp với hệ thống có nhu cầu nước biến động lớn hơn.

Hệ thống 4 bơm

Phù hợp:

• Tòa nhà.
• Nhà máy.
• Khu dân cư.
• Trạm bơm.
• Hệ thống cấp nước công suất lớn.

Với hệ thống nhiều bơm, điều khiển luân phiên giúp phân bổ thời gian vận hành giữa các bơm thay vì để một bơm hoạt động liên tục.

6. Màn hình LCD hiển thị thông tin

Màn hình LCD giúp người vận hành theo dõi trực tiếp các thông số của hệ thống.

Tùy model, có thể hiển thị:

• Áp suất thực tế.
• Áp suất cài đặt.
• Tần số biến tần.
• Bơm đang hoạt động.
• Số lượng bơm đang chạy.
• Trạng thái Auto/Manual.
• Alarm.
• Lỗi biến tần.
• Trạng thái cảm biến.

Mô hình:

┌─────────────────────────┐
│ PRESSURE: 3.0 BAR       │
│ SET:      3.0 BAR       │
│ FREQ:     42.5 Hz       │
│ PUMP 1:   RUN           │
│ PUMP 2:   STOP          │
│ STATUS:   AUTO          │
└─────────────────────────┘

Việc có giao diện hiển thị giúp giảm phụ thuộc vào việc kiểm tra trực tiếp trên biến tần hoặc tủ điện.

7. Lợi ích khi đưa vào vận hành

Duy trì áp suất ổn định

Bộ điều khiển liên tục nhận tín hiệu áp suất và điều chỉnh hoạt động của bơm.

Tiết kiệm năng lượng

Khi nhu cầu nước giảm, tốc độ bơm có thể giảm thay vì chạy liên tục ở tốc độ cao.

Tự động gọi thêm bơm

Khi một bơm không đáp ứng đủ lưu lượng, hệ thống có thể gọi thêm bơm theo cấu hình.

Luân phiên bơm

Giúp phân bổ thời gian hoạt động giữa các bơm và hạn chế việc một bơm phải hoạt động liên tục. Các giải pháp điều khiển nhiều bơm có thể kết hợp luân phiên và điều khiển áp suất.

Giám sát trực quan

LCD giúp kiểm tra nhanh:

Pressure → Frequency → Pump Status → Alarm

Tự động hóa hệ thống

Giảm nhu cầu vận hành thủ công và giúp hệ thống phản ứng theo nhu cầu sử dụng nước.

8. Các chức năng bảo vệ có thể có

Tùy model, bộ điều khiển cấp nước có thể hỗ trợ:

Bảo vệ chạy khô

Phát hiện tình trạng bơm hoạt động nhưng không có nước.

Bảo vệ quá áp

Ngăn hệ thống tiếp tục tăng áp khi áp suất vượt mức cài đặt.

Bảo vệ thấp áp

Cảnh báo khi áp suất không đạt mức yêu cầu.

Bảo vệ quá tải

Phối hợp với biến tần để bảo vệ motor.

Bảo vệ cảm biến

Phát hiện tín hiệu áp suất bất thường hoặc mất tín hiệu.

Bảo vệ lỗi biến tần

Hiển thị/cảnh báo trạng thái fault của biến tần.

Các chức năng trên không mặc định có ở mọi model; cần xác nhận theo manual của sản phẩm.

9. Ứng dụng phù hợp

Nhà ở và biệt thự

Duy trì áp suất nước ổn định tại các tầng và thiết bị sử dụng.

Tòa nhà

Cấp nước cho nhiều tầng với nhu cầu sử dụng thay đổi.

Khách sạn

Nhu cầu nước thay đổi mạnh theo thời gian.

Nhà máy

Cấp nước sản xuất và nước dịch vụ.

Trường học, bệnh viện

Cần hệ thống cấp nước ổn định.

Khu dân cư

Điều khiển nhiều bơm theo nhu cầu tiêu thụ.

10. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

Nhà thầu M&E triển khai hệ thống cấp nước.

Nhà chế tạo tủ bơm cần bộ điều khiển áp suất.

Nhà tích hợp tự động hóa xây dựng hệ thống bơm biến tần.

Đơn vị vận hành tòa nhà cần nâng cấp hệ thống cấp nước.

Nhà máy có hệ thống cấp nước nhiều bơm.

Kỹ thuật bảo trì thay thế bộ điều khiển cấp nước cũ.

11. Cấu hình hệ thống điển hình

1 bơm

Cảm biến áp suất
       ↓
Bộ điều khiển
       ↓
Biến tần
       ↓
Bơm

4 bơm

              Cảm biến áp suất
                     ↓
              Bộ điều khiển
                     ↓
              ┌──────┴──────┐
              ↓             ↓
            VFD/Control   Pump Logic
              ↓
 ┌────────────┼──────────────┐
 ↓            ↓              ↓
Bơm 1       Bơm 2          Bơm 3 → Bơm 4

Cấu hình thực tế có thể là một biến tần điều khiển bơm biến tần và các bơm phụ đóng/cắt, hoặc nhiều biến tần điều khiển từng bơm, tùy thiết kế. Các phương án điều khiển nhiều bơm bằng biến tần và đóng/cắt bơm phụ đều được sử dụng trong thực tế.

12. Kết hợp với cảm biến áp suất PT-506/PT-509

Sản phẩm rất phù hợp với hệ thống cảm biến áp suất mà bạn đang xây dựng.

PT-506 / PT-509
       │
     4–20mA
       ↓
Bộ điều khiển cấp nước
       ↓
Biến tần
       ↓
Motor
       ↓
Bơm
       ↓
Đường ống
       ↓
PT-506 / PT-509

Tạo thành một vòng điều khiển kín:

Đo áp suất → xử lý → điều chỉnh bơm → đo lại.

13. “Không cần hẹn giờ áp suất âm” nên hiểu thế nào?

Cụm từ trong tên sản phẩm “không cần hẹn giờ áp suất âm” là cách dịch máy và chưa đủ rõ về mặt kỹ thuật.

Không nên đưa nguyên cụm này vào phần mô tả SEO nếu chưa có datasheet xác nhận chức năng chính xác.

Có thể thay bằng cách diễn đạt an toàn hơn:

“Hỗ trợ điều khiển tự động theo áp suất, hạn chế phụ thuộc vào chế độ hẹn giờ cố định.”

Nếu ý gốc là không cần bể nước âm/âm áp, không cần cài đặt thời gian chờ, hoặc chức năng chống áp suất âm, cần có model cụ thể để xác định chính xác trước khi quảng cáo.

14. Lưu ý khi lựa chọn

Cần xác định:

1. Số lượng bơm: 1–4

2. Công suất từng bơm

3. Điện áp motor: 220V/380V

4. Một biến tần hay nhiều biến tần

5. Cảm biến áp suất: 4–20mA hay 0–10V

6. Áp suất đặt

7. Lưu lượng cần thiết

8. Có cần luân phiên bơm không

9. Có cần chống chạy khô không

10. Có cần Modbus/RS485 không

11. Dải áp suất cảm biến

12. Kích thước và kiểu lắp tủ

16. Chính sách & cam kết

MYTECH hỗ trợ lựa chọn bộ điều khiển theo:

• Số lượng bơm.
• Công suất motor.
• Điện áp.
• Dải áp suất.
• Loại cảm biến.
• Số lượng biến tần.
• Yêu cầu luân phiên bơm.
• Chức năng bảo vệ.
• Giao tiếp PLC/Modbus nếu cần.

Đối với hệ thống cấp nước, nên cung cấp công suất bơm, lưu lượng, cột áp và áp suất cài đặt để lựa chọn bộ điều khiển phù hợp.

17. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Số lượng bơm + công suất từng bơm + điện áp + áp suất cần duy trì + loại cảm biến + số lượng biến tần.

Ví dụ:

Bộ điều khiển cấp nước biến tần 4 bơm, motor 4 × 5,5kW, 380V, cảm biến áp suất 4–20mA, áp suất cài đặt 3 bar, màn hình LCD.

18. Câu hỏi thường gặp (FAQ)

Bộ điều khiển này dùng để làm gì?

Dùng để điều khiển hệ thống cấp nước tăng áp, phối hợp biến tần, cảm biến áp suất và 1–4 bơm để duy trì áp suất theo giá trị đặt.

Có thể điều khiển 1 đến 4 bơm không?

Có thể, tùy model. Cần xác nhận đúng phiên bản hỗ trợ số lượng bơm yêu cầu.

Có duy trì áp suất không đổi không?

Có thể khi bộ điều khiển có chức năng PI/PID và được kết nối với cảm biến áp suất phù hợp.

Có tự động gọi thêm bơm không?

Các hệ thống điều khiển nhiều bơm có thể tự động gọi thêm bơm khi một bơm không đáp ứng đủ nhu cầu.

Có luân phiên bơm không?

Có thể có chức năng luân phiên tùy model. Luân phiên giúp phân bổ thời gian vận hành giữa các bơm.

Có màn hình LCD không?

Sản phẩm được mô tả có màn hình LCD để hiển thị thông tin vận hành; số lượng thông số và giao diện cần xác nhận theo model.

Có dùng cảm biến PT-506/PT-509 không?

Có thể dùng nếu tín hiệu đầu ra của cảm biến tương thích với ngõ vào bộ điều khiển, chẳng hạn 4–20mA.

Có dùng biến tần Y900/900E không?

Có thể về mặt kiến trúc nếu bộ điều khiển và biến tần có giao diện điều khiển tương thích. Cần kiểm tra tín hiệu Run/Stop, tần số, feedback và giao tiếp trước khi xác nhận.

Có bảo vệ chạy khô không?

Có thể có tùy model. Không nên mặc định chức năng này nếu chưa kiểm tra thông số sản phẩm.

Có thể dùng cho nhà máy không?

Có. Với hệ thống nhà máy, cần lựa chọn phiên bản phù hợp với công suất bơm, số lượng bơm, điều kiện môi trường và yêu cầu điều khiển.

Có thể dùng cho gia đình không?

Có thể với hệ thống 1–2 bơm có công suất phù hợp, đặc biệt khi cần duy trì áp suất ổn định.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
