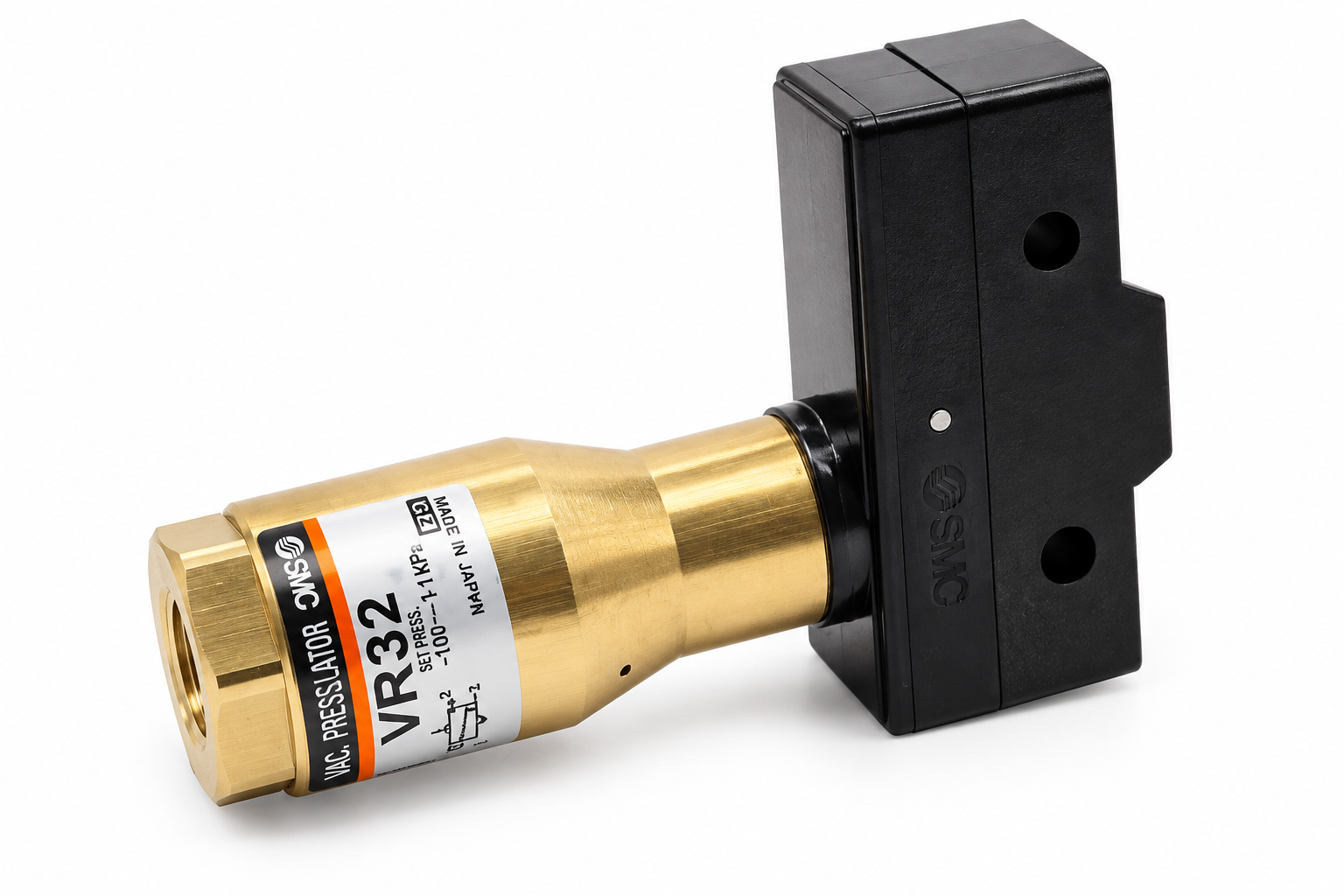

Bộ chuyển đổi khí sang điện SMC 3C-VR3200-01-Q / VR3201-01

SMC 3C-VR3200-01-Q và VR3201-01 thuộc dòng VR32 Pneumatic-Electric Relay, là thiết bị trung gian dùng để chuyển tín hiệu khí nén thành tín hiệu điện thông qua một micro switch cơ khí.

Thiết bị đặc biệt phù hợp với các hệ thống all-pneumatic hoặc các máy cần lấy tín hiệu áp suất khí nén để đưa về mạch điều khiển điện, relay, PLC hoặc thiết bị giám sát.

SMC phân loại VR3200 và VR3201 trong nhóm Transmitters / Pneumatic-Electric Relay; catalogue mô tả rõ chức năng của dòng này là chuyển đổi tín hiệu khí nén thành relay điện.

Lưu ý về tên gọi: Trên thị trường thường gọi VR3200/VR3201 là “bộ chuyển đổi khí sang điện”, “công tắc áp suất khí nén” hoặc “rơ-le khí điện”. Về bản chất kỹ thuật, đây là Pneumatic-Electric Relay, sử dụng áp suất khí tác động lên piston để chuyển trạng thái tiếp điểm micro switch.

---

1. SMC VR3200/VR3201 là gì?

SMC VR3200/VR3201 là một thiết bị Pneumatic-Electric Relay.

Nguyên lý rất đơn giản:

Tín hiệu khí nén → piston → cơ cấu cơ khí → micro switch → tín hiệu điện

Thiết bị không sử dụng cảm biến điện tử để biến đổi áp suất thành tín hiệu analog 4–20 mA hoặc 0–10 V.

Thay vào đó, khi áp suất khí tác động lên piston đạt mức tác động, piston sẽ làm thay đổi trạng thái của micro switch.

Sơ đồ nguyên lý:

        KHÍ NÉN
           │
           ▼
     ┌───────────┐
     │   Piston  │
     └─────┬─────┘
           │
           ▼
    Cơ cấu chuyển động
           │
           ▼
     Micro Switch
       ┌───┴───┐
       │       │
      NC      NO
       │       │
       └───┬───┘
           ▼
      Tín hiệu điện

SMC xác nhận cấu trúc bên trong gồm body bằng brass, piston POM, spring bằng stainless steel và micro switch với tiếp điểm 1ab.

---

2. Ứng dụng chính của SMC VR3200/VR3201

VR3200/VR3201 được sử dụng khi cần:

• Phát hiện có/không có áp suất khí.
• Chuyển trạng thái áp suất khí thành tiếp điểm điện.
• Đưa tín hiệu khí nén về hệ thống điều khiển.
• Điều khiển relay.
• Gửi tín hiệu ON/OFF về PLC.
• Giám sát trạng thái của mạch khí nén.
• Làm phần tử trung gian trong hệ thống điều khiển khí nén hoàn toàn.

SMC mô tả VR3200/3201 là thiết bị trung gian được sử dụng để đáp ứng nhiều loại all-air systems, đồng thời thực hiện chức năng pneumatic-electric relay.

---

3. VR3200-01 và VR3201-01 khác nhau thế nào?

Đây là điểm cần chú ý khi lựa chọn.

Thông số	VR3200-01	VR3201-01
Dòng	VR32	VR32
Loại	Pneumatic-Electric Relay	Pneumatic-Electric Relay
Kết cấu	Open type	Splashproof
Cấp bảo vệ	Không có cấp IP tương đương	IP44 tương đương
Khối lượng	130 g	260 g
Cổng khí	Rc1/8	Rc1/8
Tiếp điểm	1ab	1ab
Áp suất làm việc	0,1–1,0 MPa	0,1–1,0 MPa
Nhiệt độ	−5 đến +60°C	−5 đến +60°C

SMC công bố VR3200 là loại open type, còn VR3201 là splashproof, IP44 equivalent, với VR3201 có conduit G1/2.

---

4. VR3200-01

VR3200-01 là phiên bản tiêu chuẩn dạng hở của dòng VR32.

Mã chính thức được SMC liệt kê là:

VR3200-01

Trong đó:

• VR32 → dòng Pneumatic-Electric Relay.
• 0 → Open type.
• 01 → cổng khí Rc1/8.

SMC xác nhận trực tiếp trên Web Catalog rằng VR3200-01 có cấu hình:

• Waterproof type: 0 – Open type
• Connection port: 01 – Rc1/8.

---

5. VR3201-01

VR3201-01 là phiên bản chống nước bắn của dòng VR32.

So với VR3200, VR3201 được thiết kế với:

• Kết cấu splashproof.
• Cấp bảo vệ tương đương IP44.
• Conduit G1/2.
• Đầu nối điện dạng screw tightening terminal có waterproof cover.

Khối lượng khoảng 260 g, lớn hơn VR3200 do kết cấu bảo vệ và conduit.

---

6. Ý nghĩa mã 3C-VR3200-01-Q

Trong tên sản phẩm thương mại:

3C-VR3200-01-Q

có thể xuất hiện thêm tiền tố 3C trong các phiên bản dành cho thị trường/chứng nhận cụ thể.

Catalogue SMC Trung Quốc xác nhận dòng 3C-VR3200/3201 Series và cách biểu diễn model:

3C-VR3200-01

Trong đó:

• 3C → phiên bản phù hợp hệ thống China Compulsory Certification theo tài liệu tương ứng.
• VR320 → dòng Pneumatic-Electric Relay.
• 0 → Open type.
• 01 → Rc1/8.

Catalogue SMC cũng liệt kê N01 cho NPT1/8 và F01 cho G1/8.

Riêng ký tự Q trong chuỗi thương mại 3C-VR3200-01-Q cần đối chiếu với nhãn hàng thực tế hoặc revision catalogue trước khi dùng nó để xác định một option kỹ thuật cụ thể; không nên tự quy đổi Q thành một chức năng khi chưa có tài liệu tương ứng.

---

7. Cấu tạo SMC VR3200/VR3201

VR32 có cấu tạo tương đối đơn giản và thiên về độ tin cậy cơ khí.

Các thành phần chính gồm:

Bộ phận	Vật liệu/đặc điểm
Body	Brass
Cap	Brass
Piston	POM
Spring	Stainless steel
Micro switch	Tiếp điểm 1ab

SMC công bố các thành phần này trong tài liệu kỹ thuật của VR32.

---

8. Nguyên lý hoạt động

Giả sử hệ thống cấp khí vào cổng IN của VR3200.

Khi áp suất khí tăng:

Áp suất khí tăng
      ↓
Tác động lên piston
      ↓
Piston dịch chuyển
      ↓
Tác động micro switch
      ↓
NO/NC thay đổi trạng thái
      ↓
Xuất tín hiệu điện

Khi áp suất giảm, cơ cấu lò xo đưa piston trở về vị trí ban đầu và tiếp điểm trở lại trạng thái tương ứng.

Do đó thiết bị có thể được sử dụng như một công tắc áp suất khí nén dạng cơ khí.

---

9. Tiếp điểm 1ab là gì?

SMC quy định VR3200/VR3201 có contacts: 1ab.

Trong cách ký hiệu relay/micro switch:

• a tương ứng tiếp điểm Normally Open – NO.
• b tương ứng tiếp điểm Normally Closed – NC.

Vì vậy thiết bị có thể cung cấp cả hai trạng thái tiếp điểm để phù hợp với mạch điều khiển.

Điều này rất tiện khi cần:

Có áp suất → ON

hoặc:

Mất áp suất → ON/Alarm

tùy cách đấu dây.

---

10. Điện áp và dòng điện của micro switch

VR3200/VR3201 không phải thiết bị điện tử sử dụng nguồn 24VDC riêng để đo áp suất.

Thay vào đó, micro switch đóng/cắt mạch điện bên ngoài.

SMC công bố định mức tiếp điểm theo tải và điện áp. Một số giá trị tiêu biểu:

Điện áp	Tải điện trở N.C./N.O.
125 VAC	15 / 15 A
250 VAC	15 / 15 A
8 VDC	15 / 15 A
14 VDC	15 / 15 A
30 VDC	6 / 6 A
125 VDC	0,5 / 0,5 A
250 VDC	0,25 / 0,25 A

Đối với tải cảm và tải động cơ, dòng cho phép thấp hơn đáng kể. Vì vậy khi đấu trực tiếp tải điện cần kiểm tra đúng bảng microswitch rating, không được lấy một giá trị dòng duy nhất áp dụng cho mọi loại tải.

---

11. Có thể kết nối VR3200 với PLC không?

Có.

Đây là một ứng dụng rất phù hợp.

Ví dụ:

Mạch khí nén
     │
     ▼
 VR3200
     │
     │ Tiếp điểm NO/NC
     ▼
 PLC Input
     │
     ▼
 Xác nhận trạng thái

Khi áp suất đạt điều kiện, micro switch chuyển trạng thái và PLC có thể đọc tín hiệu.

Tuy nhiên, cần kiểm tra:

• Điện áp input PLC.
• Dòng qua tiếp điểm.
• Kiểu input.
• Cách đấu COM/NO/NC.
• Tải trung gian nếu cần.

---

12. VR3200 có phải cảm biến áp suất analog không?

Không.

Đây là điểm cần phân biệt.

VR3200/VR3201

Là:

Pneumatic-Electric Relay

→ tín hiệu đầu ra là tiếp điểm điện ON/OFF.

Pressure sensor điện tử

Có thể cho:

• 1–5 V.
• 0–10 V.
• 4–20 mA.
• Digital output.

VR3200 không chuyển áp suất thành tín hiệu analog tuyến tính.

Vì vậy nếu hệ thống PLC yêu cầu biết chính xác:

0,25 MPa, 0,35 MPa, 0,48 MPa…

thì VR3200 không phải lựa chọn phù hợp.

Nếu chỉ cần:

Đạt áp suất → ON
Không đạt áp suất → OFF

thì VR3200 rất phù hợp.

---

13. Dải áp suất làm việc

SMC quy định:

Operating pressure: 0,1 đến 1,0 MPa

cho dòng VR3200/VR3201.

Điều này cho phép thiết bị sử dụng trong nhiều hệ thống khí nén công nghiệp thông thường.

Tuy nhiên, cần phân biệt operating pressure range với pressure at which the electrical contact changes state.

Điểm tác động cụ thể cần được xác định theo tài liệu/điều kiện cài đặt của model và không nên mặc định rằng cứ đạt 0,1 MPa là tiếp điểm sẽ chuyển trạng thái.

---

14. Nhiệt độ làm việc

Dải nhiệt độ môi trường và khí sử dụng:

−5 đến +60°C

với điều kiện không đóng băng.

Đây là dải phù hợp với phần lớn hệ thống khí nén trong nhà máy.

---

15. Cổng khí Rc1/8

Model:

VR3200-01

và:

VR3201-01

sử dụng cổng kết nối khí kích thước 1/8 theo cấu hình model. Tài liệu SMC xác nhận 01 tương ứng Rc1/8.

Ngoài 01, SMC cũng có các tùy chọn:

• N01 → NPT1/8.
• F01 → G1/8.

Do đó khi thay thế thiết bị cần kiểm tra đúng loại ren.

---

16. VR3200 và VR3201 khác nhau về môi trường lắp đặt

VR3200

Phù hợp với:

• Tủ máy.
• Khu vực khô.
• Thiết bị đặt trong nhà.
• Vị trí không yêu cầu chống nước bắn.

VR3201

Phù hợp hơn với:

• Khu vực có nguy cơ nước bắn.
• Máy công nghiệp.
• Vị trí cần bảo vệ micro switch.
• Hệ thống yêu cầu enclosure tương đương IP44.

SMC quy định VR3201 là splashproof – IP44 equivalent.

---

17. So sánh nhanh VR3200 và VR3201

Tiêu chí	VR3200-01	VR3201-01
Chức năng	Chuyển khí → điện	Chuyển khí → điện
Loại	Open	Splashproof
IP	Không	IP44 tương đương
Trọng lượng	130 g	260 g
Cổng khí	Rc1/8	Rc1/8
Tiếp điểm	1ab	1ab
Áp suất	0,1–1,0 MPa	0,1–1,0 MPa
Nhiệt độ	−5 đến 60°C	−5 đến 60°C
Conduit	—	G1/2

---

18. Ưu điểm của SMC VR3200/VR3201

Chuyển tín hiệu khí sang điện trực tiếp

Không cần pressure sensor điện tử hoặc bộ điều khiển trung gian cho các ứng dụng ON/OFF đơn giản.

Cấu tạo cơ khí đơn giản

Sử dụng piston và micro switch nên phù hợp với các hệ thống cần thiết bị trung gian cơ khí.

Có tiếp điểm NO và NC

Tiện lợi khi kết nối với các loại mạch điều khiển khác nhau.

Dải áp suất rộng

Làm việc trong khoảng 0,1–1,0 MPa.

Có phiên bản chống nước bắn

VR3201 có enclosure tương đương IP44.

Cổng Rc1/8 phổ biến

Dễ tích hợp vào hệ thống khí nén hiện hữu.

---

19. Ứng dụng thực tế

Máy tự động hóa

VR3200 có thể dùng để xác nhận:

• Có khí.
• Mất khí.
• Đã đạt áp suất.
• Chưa đạt áp suất.

Máy ép khí nén

Có thể dùng tín hiệu áp suất để cho phép máy chuyển sang bước tiếp theo.

Hệ thống kẹp

Ví dụ:

Kẹp khí
  ↓
Áp suất đạt
  ↓
VR3200
  ↓
PLC
  ↓
Cho phép gia công

Hệ thống an toàn/interlock

Có thể dùng tiếp điểm để ngăn máy tiếp tục vận hành khi điều kiện khí nén chưa đáp ứng.

Hệ thống điều khiển all-pneumatic

Đây là nhóm ứng dụng đặc biệt phù hợp với VR32 vì SMC thiết kế dòng này như một relay trung gian cho hệ thống khí nén.

---

20. VR3200 có thể thay thế pressure switch điện tử không?

Có thể trong một số ứng dụng ON/OFF, nhưng không phải thay thế tương đương hoàn toàn.

VR3200 phù hợp nếu cần:

• Tiếp điểm NO/NC.
• Tín hiệu ON/OFF.
• Cấu tạo cơ khí.
• Không cần hiển thị áp suất.
• Không cần analog.

Pressure switch điện tử phù hợp nếu cần:

• Hiển thị áp suất.
• Cài đặt nhiều ngưỡng.
• Analog output.
• NPN/PNP.
• Theo dõi giá trị áp suất liên tục.
• Độ chính xác và chức năng xử lý tín hiệu cao hơn.

Vì vậy việc thay thế phải dựa trên chức năng của hệ thống, không chỉ dựa trên kích thước hoặc ren.

---

21. VR3200 có cần nguồn điện cấp riêng không?

Không theo nghĩa nguồn nuôi cho thiết bị điện tử.

VR3200 sử dụng micro switch cơ khí. Nguồn điện được đưa qua tiếp điểm để thực hiện đóng/cắt mạch.

Do đó có thể hiểu:

Khí nén = năng lượng tác động
Điện = mạch tín hiệu/tải được đóng cắt

Đây là điểm khác biệt lớn so với pressure switch điện tử.

---

22. Lưu ý khi đấu nối

SMC có cảnh báo cụ thể khi lắp fitting vào cổng IN.

Khi vặn fitting:

Phải đặt cờ lê vào phần lục giác của nắp.

Không đặt cờ lê lên phần micro switch vì có thể làm hỏng hoặc gãy phần cổ của micro switch.

Đây là lưu ý rất quan trọng khi lắp đặt VR3200/VR3201.

---

23. Không nên cấp khí liên tục trong thời gian dài mà không kiểm tra

SMC cũng cảnh báo rằng khi khí được cấp liên tục trong thời gian dài, seal có thể bị bám/dính, làm thời gian hồi phục của thiết bị bị chậm lại.

Vì vậy trong những hệ thống:

• Cấp khí liên tục.
• Chu kỳ hoạt động dài.
• Tần suất đóng/cắt cao.

cần kiểm tra điều kiện sử dụng thực tế và bảo trì phù hợp.

---

24. Thông số kỹ thuật SMC VR3200/VR3201

Thông số	VR3200-01	VR3201-01
Series	VR32	VR32
Chức năng	Pneumatic-Electric Relay	Pneumatic-Electric Relay
Kết cấu	Open	Splashproof
Bảo vệ	—	IP44 tương đương
Trọng lượng	130 g	260 g
Môi chất	Air	Air
Áp suất làm việc	0,1–1,0 MPa	0,1–1,0 MPa
Nhiệt độ	−5 đến +60°C	−5 đến +60°C
Tiếp điểm	1ab	1ab
Cổng khí	Rc1/8	Rc1/8
Conduit	—	G1/2
Cấu tạo piston	POM	POM
Body	Brass	Brass

---

25. VR3200-01, VR3200-N01 và VR3200-F01

SMC cung cấp nhiều lựa chọn ren cho cùng dòng.

Model	Cổng
VR3200-01	Rc1/8
VR3200-N01	NPT1/8
VR3200-F01	G1/8

Cấu trúc tương tự cũng được áp dụng cho VR3201. Catalogue SMC xác nhận trực tiếp các tùy chọn 01, N01 và F01.

Do đó nếu đang thay thế một thiết bị cũ, cần kiểm tra loại ren trước khi đặt hàng.

---

26. VR3200 có phải bộ truyền tín hiệu khí nén không?

Có thể gọi như vậy ở góc độ ứng dụng.

Tuy nhiên cách gọi chính xác hơn là:

Pneumatic-Electric Relay

Nó đóng vai trò như một rơ-le trung gian giữa hệ thống khí nén và hệ thống điện.

Ví dụ:

        Hệ thống khí nén
               │
               ▼
        ┌──────────────┐
        │   VR3200     │
        │ Pneumatic →  │
        │ Electric     │
        └──────┬───────┘
               │
               ▼
             PLC
               │
               ▼
         Hệ thống điều khiển

---

27. Chính sách & cam kết tại MYTECH

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp và tư vấn các sản phẩm SMC:

• VR3200.
• VR3201.
• VR3202.
• Pneumatic-Electric Relay.
• Pressure switch.
• Pneumatic relay.
• Thiết bị điều khiển khí nén.
• Van khí nén.
• Cảm biến và thiết bị tự động hóa.

MYTECH hỗ trợ:

• Kiểm tra đúng model.
• Đối chiếu VR3200/VR3201.
• Kiểm tra loại ren Rc/NPT/G.
• Tư vấn NO/NC.
• Kiểm tra khả năng kết nối PLC.
• Đối chiếu model thay thế.
• Tư vấn ứng dụng trong mạch khí nén.

Lưu ý: Tình trạng “chính hãng, hoàn toàn mới, nhập khẩu từ Nhật Bản” cần được xác nhận theo lô hàng thực tế. Không nên mặc định tình trạng tồn kho hoặc xuất xứ của từng sản phẩm nếu chưa kiểm tra chứng từ/nhãn hàng.

---

28. Thông tin đặt hàng

Khi yêu cầu báo giá, nên cung cấp chính xác:

Model:

• 3C-VR3200-01-Q
• VR3201-01

hoặc gửi hình ảnh nameplate nếu model trên thiết bị không rõ.

Ngoài ra cần xác định:

• Cổng Rc1/8, NPT1/8 hay G1/8.
• Loại VR3200 hay VR3201.
• Mạch sử dụng AC hay DC.
• Tải điện trở hay tải cảm.
• Kết nối PLC trực tiếp hay qua relay trung gian.

Thông tin liên hệ MYTECH

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

Hotline/Zalo: 0968 534 039
Email: haibang0710@gmail.com
Website: mytek.com.vn

---

29. Câu hỏi thường gặp

SMC VR3200-01 là gì?

VR3200-01 là Pneumatic-Electric Relay, dùng áp suất khí nén để tác động micro switch và chuyển thành tín hiệu điện. Cổng khí là Rc1/8.

SMC VR3201-01 là gì?

VR3201-01 là phiên bản splashproof, tương đương IP44 của dòng VR32, có conduit G1/2 và khối lượng khoảng 260 g.

VR3200 có phải cảm biến áp suất không?

Về chức năng thương mại có thể được gọi là công tắc áp suất khí nén, nhưng tên kỹ thuật của SMC là Pneumatic-Electric Relay. Nó sử dụng piston và micro switch để chuyển trạng thái tiếp điểm, không phải cảm biến áp suất điện tử.

VR3200 có xuất tín hiệu 4–20mA không?

Không. VR3200 sử dụng tiếp điểm micro switch 1ab để đóng/cắt mạch điện.

VR3200 có kết nối PLC được không?

Có, nếu điện áp/dòng của mạch PLC phù hợp với định mức tiếp điểm và đấu dây đúng NO/NC/COM.

VR3200 dùng áp suất bao nhiêu?

Dải áp suất làm việc được SMC công bố là 0,1–1,0 MPa.

VR3200 dùng môi chất gì?

Dòng này sử dụng khí nén (Air).

VR3200-01 và VR3200-N01 khác nhau gì?

01 là Rc1/8, trong khi N01 là NPT1/8.

VR3200-01 và VR3201-01 có thay thế trực tiếp cho nhau không?

Cần kiểm tra kích thước, conduit, môi trường lắp đặt và cách đấu điện. Chúng cùng chức năng nhưng VR3201 có kết cấu splashproof và khác cấu hình đầu nối điện.

---
