1. Tổng quan sản phẩm

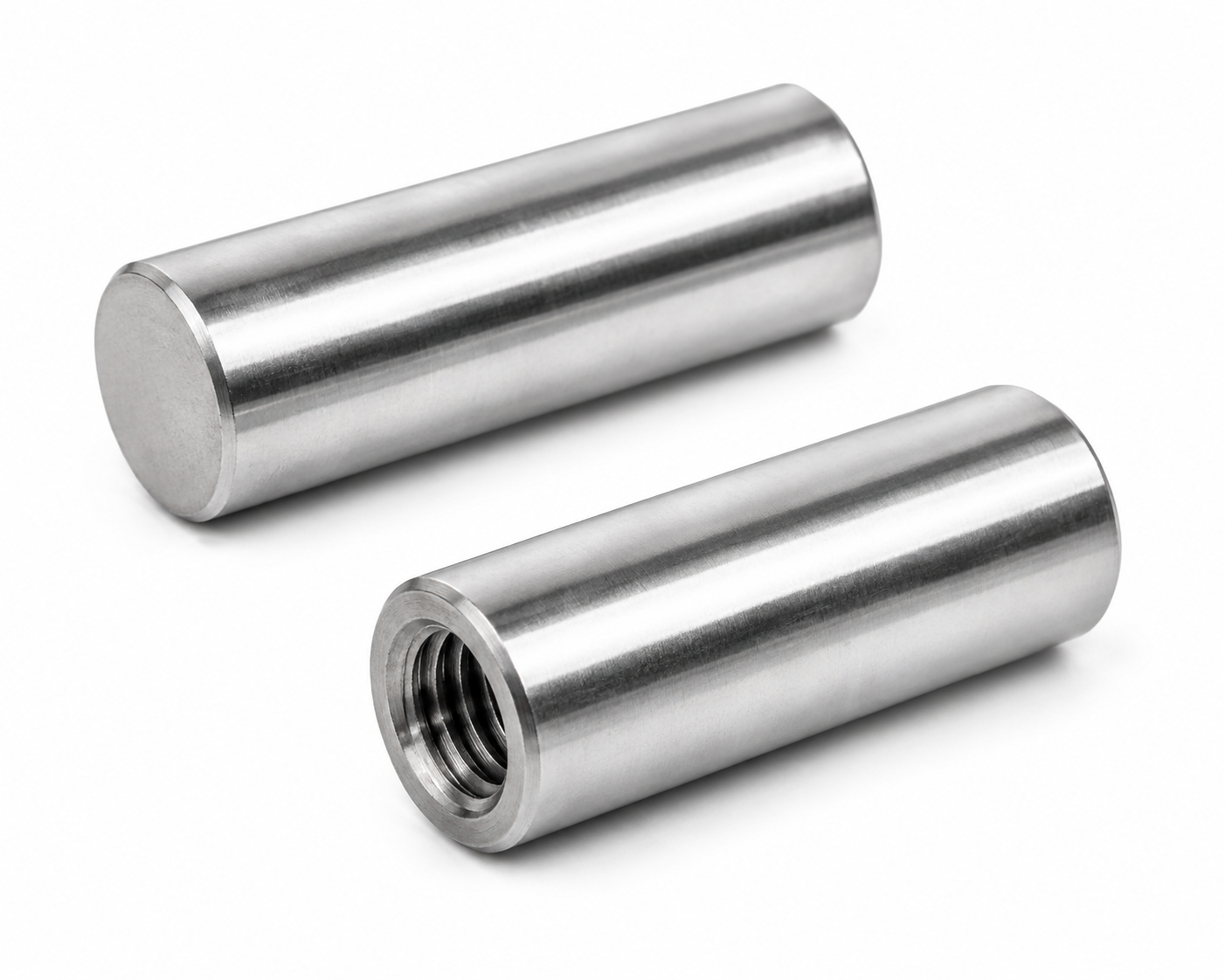

BLX08-g6-D6-L20 là chốt định vị dung sai âm (Locating Pin) chính hãng Yiheda, được sử dụng để định vị chính xác các chi tiết, đồ gá, khuôn và cụm máy trong hệ thống cơ khí chính xác và tự động hóa.

Sản phẩm có ren trong ở một đầu, thuận tiện cho việc lắp đặt, tháo ra hoặc kết nối với cơ cấu khác. Thiết kế dung sai âm giúp chốt phù hợp với các ứng dụng yêu cầu độ chính xác cao về vị trí.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Genuine
• Model: BLX08-g6-D6-L20
• Loại: Chốt định vị dung sai âm
• Dung sai: g6 theo mã
• Đường kính: D6 – Ø6 mm theo mã
• Chiều dài: L20 – 20 mm theo mã
• Kiểu ren: Ren trong một đầu
• Cấu hình: Gia công tùy chỉnh
• Ứng dụng: Jig, đồ gá, khuôn, máy tự động hóa.

---

2. Chốt định vị là gì?

Chốt định vị là chi tiết cơ khí dùng để xác định chính xác vị trí tương đối giữa hai hoặc nhiều chi tiết.

Ví dụ:

Tấm A

↓

Chốt định vị BLX08

↓

Tấm B

Khi lắp ráp, chốt giúp các tấm hoặc chi tiết đặt đúng vị trí thiết kế, hạn chế sai lệch do khe hở của bulông.

Khác với bulông chủ yếu dùng để kẹp và cố định, chốt định vị chủ yếu đảm nhiệm chức năng định vị.

---

3. Thông số kỹ thuật

Lưu ý: Cần đối chiếu bản vẽ của đúng model để xác nhận chính xác dải dung sai g6, chiều dài phần ren, chiều sâu ren và kích thước các đoạn đầu chốt.

---

4. Ý nghĩa mã sản phẩm

BLX08

Dòng chốt định vị của Yiheda.

g6

Ký hiệu dung sai kích thước của phần định vị theo mã sản phẩm.

Dung sai này rất quan trọng trong các ứng dụng yêu cầu lắp ghép chính xác.

D6

Đường kính danh nghĩa Ø6 mm theo mã.

L20

Chiều dài danh nghĩa 20 mm theo cấu hình.

Cấu tạo tổng quát:

Đầu chốt → Phần định vị Ø6 → Thân → Ren trong

---

5. Dung sai g6 có ý nghĩa gì?

g6 là ký hiệu dung sai theo hệ thống dung sai ISO.

Chữ g biểu thị vị trí vùng dung sai của kích thước trục/chốt, trong đó kích thước thực tế được kiểm soát quanh kích thước danh nghĩa và có xu hướng nằm thấp hơn kích thước danh nghĩa.

Vì vậy, với chốt có kích thước danh nghĩa Ø6 mm, phần định vị được gia công theo dung sai g6 để tạo ra độ chính xác lắp ghép phù hợp.

Vì sao cần dung sai âm?

Trong cơ cấu định vị, kích thước chốt và lỗ phải được lựa chọn đồng bộ để:

• Định vị chính xác.
• Dễ lắp/tháo.
• Hạn chế độ rơ.
• Đảm bảo khả năng lặp lại vị trí.

Không nên tự suy ra kích thước thực tế của chốt chỉ bằng cách lấy 6 mm trừ một giá trị cố định; trị số dung sai g6 cần được xác định theo tiêu chuẩn dung sai và khoảng kích thước tương ứng.

---

6. Ưu điểm của BLX08

Định vị chính xác

Phù hợp với các cơ cấu cần xác định vị trí lặp lại.

Ren trong một đầu

Giúp thuận tiện khi:

• Tháo chốt.
• Lắp dụng cụ kéo chốt.
• Cố định chốt.
• Kết hợp với cơ cấu khác.

Kích thước nhỏ

Ø6 mm phù hợp với nhiều jig và cơ cấu có không gian hạn chế.

Có thể tùy chỉnh

Có thể gia công theo yêu cầu về:

• Đường kính.
• Chiều dài.
• Dung sai.
• Chiều sâu ren.
• Kiểu đầu chốt.
• Vật liệu.
• Xử lý bề mặt.

---

7. Ứng dụng thực tế

BLX08-g6-D6-L20 có thể sử dụng trong:

Jig và đồ gá

Định vị phôi trước khi:

• Khoan.
• Phay.
• Lắp ráp.
• Kiểm tra.

Khuôn

Dùng để xác định vị trí tương đối giữa các thành phần khuôn.

Máy lắp ráp

Giúp định vị chính xác các plate và module.

Máy kiểm tra

Đảm bảo sản phẩm được đặt đúng vị trí trước khi đo.

Máy tự động hóa

Có thể sử dụng để định vị:

• Cụm gá.
• Bàn máy.
• Plate.
• Cơ cấu thay đổi nhanh.

---

8. Chốt định vị và bulông khác nhau thế nào?

Trong nhiều thiết kế máy, chốt định vị + bulông được sử dụng kết hợp:

Chốt → xác định vị trí

Bulông → tạo lực kẹp

Đây là phương án phổ biến để vừa đảm bảo độ chính xác lắp ráp, vừa đảm bảo độ chắc chắn của kết cấu.

---

9. Ví dụ lắp đặt

Một plate máy cần tháo ra để bảo trì:

Plate A

↓

BLX08 Ø6

↓

Plate B

Khi lắp lại:

Đưa lỗ vào chốt → Plate tự về đúng vị trí → Siết bulông

Nhờ vậy, vị trí của plate có thể được lặp lại tốt hơn so với việc chỉ sử dụng các lỗ bulông có khe hở.

---

10. Lưu ý khi thiết kế lỗ định vị

Khi sử dụng chốt Ø6 g6, cần đặc biệt chú ý đến dung sai của lỗ.

Không nên thiết kế lỗ theo kiểu:

Lỗ Ø6 mm tuyệt đối

mà cần lựa chọn kiểu lắp ghép giữa chốt và lỗ dựa trên:

• Yêu cầu độ chính xác.
• Khả năng tháo lắp.
• Nhiệt độ.
• Vật liệu.
• Tần suất tháo lắp.

Với cơ cấu tháo lắp thường xuyên

Nên chọn độ hở phù hợp để tránh:

• Kẹt chốt.
• Khó tháo.
• Hư bề mặt định vị.

Với cơ cấu yêu cầu định vị cao

Cần lựa chọn dung sai lỗ/chốt phù hợp và đảm bảo gia công chính xác.

---

11. Ren trong một đầu có tác dụng gì?

Ren trong ở đầu chốt có thể hỗ trợ:

Tháo chốt

Có thể sử dụng dụng cụ hoặc bulông phù hợp để kéo chốt ra.

Lắp đặt

Có thể sử dụng ren để hỗ trợ đưa chốt vào vị trí.

Bảo trì

Thuận tiện hơn khi cần tháo chốt khỏi đồ gá hoặc plate.

Đây là ưu điểm đáng chú ý đối với các jig có tần suất tháo lắp cao.

---

12. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất jig/đồ gá.
• Nhà sản xuất khuôn.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất máy kiểm tra.
• Xưởng cơ khí chính xác.
• Nhà tích hợp robot.
• Đơn vị bảo trì máy.
• Kỹ sư thiết kế cơ khí.

---

13. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng model BLX08-g6-D6-L20.
• Xác nhận đường kính Ø6 mm.
• Hỗ trợ kiểm tra dung sai g6.
• Tư vấn dung sai lỗ tương ứng.
• Hỗ trợ lựa chọn kiểu lắp.
• Tư vấn chiều dài chốt.
• Hỗ trợ kiểm tra ren trong.
• Hỗ trợ gia công tùy chỉnh.
• Hỗ trợ đối chiếu bản vẽ 2D/3D.
• Tư vấn kỹ thuật lắp đặt.
• Hỗ trợ báo giá theo số lượng.

---

14. Thông tin đặt hàng

Sản phẩm

Yiheda BLX08-g6-D6-L20

• Chốt định vị dung sai âm.
• Đường kính Ø6 mm theo mã.
• Dung sai g6.
• Chiều dài 20 mm.
• Ren trong một đầu.
• Gia công tùy chỉnh.
• Dùng cho jig, khuôn và máy tự động hóa.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Đường kính chốt.
• Dung sai.
• Chiều dài.
• Đường kính lỗ.
• Dung sai lỗ.
• Chiều sâu lỗ.
• Kích thước ren trong.
• Vật liệu.
• Xử lý bề mặt.
• Yêu cầu độ chính xác.
• Bản vẽ nếu có.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy cấu hình và số lượng.

---

15. Câu hỏi thường gặp (FAQ)

1. BLX08-g6-D6-L20 là gì?

Đây là chốt định vị Yiheda, đường kính danh nghĩa Ø6 mm, dung sai g6, dài 20 mm và có ren trong ở một đầu.

2. g6 nghĩa là gì?

g6 là ký hiệu vùng dung sai theo hệ thống dung sai ISO, được sử dụng để kiểm soát kích thước phần định vị của chốt.

3. D6 nghĩa là gì?

D6 chỉ kích thước đường kính danh nghĩa 6 mm theo mã sản phẩm.

4. L20 nghĩa là gì?

L20 là chiều dài danh nghĩa 20 mm theo cấu hình.

5. Ren trong dùng để làm gì?

Chủ yếu hỗ trợ lắp đặt, tháo chốt hoặc kết hợp với cơ cấu liên kết.

6. Có thể dùng cho jig không?

Có. Đây là một trong những ứng dụng phổ biến của chốt định vị chính xác.

7. Có thể dùng để thay thế bulông không?

Không nên. Chốt định vị và bulông có chức năng khác nhau. Thông thường nên dùng chốt để định vị và bulông để kẹp.

8. Có thể gia công kích thước khác không?

Có, sản phẩm có thể được gia công tùy chỉnh theo yêu cầu.

9. Làm sao chọn đúng chốt định vị?

Cần xác định:

Đường kính → dung sai → chiều dài → dung sai lỗ → kiểu lắp → ren → tải → tần suất tháo lắp.

10. Có thể đặt số lượng lớn không?

Có. Khách hàng có thể gửi bản vẽ hoặc BOM để MYTECH kiểm tra cấu hình và báo giá.

11. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy cấu hình và số lượng.
