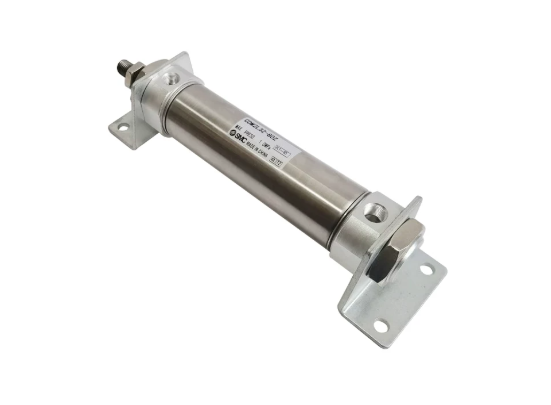

Bình khí mini bằng thép không gỉ SMC CM2L/CDM2L32-25/50/75/100/125/150/175/200AZ

Xi lanh khí nén SMC CM2L32 / CDM2L32 – Axial Foot, tác động kép, có air cushion, hành trình 25–200 mm

Lưu ý về tên sản phẩm: CM2L32/CDM2L32 là dòng xi lanh khí nén CM2/CDM2 dạng Axial Foot, không phải “bình khí mini”. Ngoài ra, inox/thép không gỉ không phải vật liệu tiêu chuẩn của CM2L32/CDM2L32; SMC có các tùy chọn stainless steel dạng Made to Order riêng. Vì vậy, khi đăng sản phẩm nên tránh khẳng định toàn bộ CM2L32 là xi lanh inox nếu chưa xác định đúng hậu tố inox.

1. Tổng quan nhanh sản phẩm

SMC CM2L32/CDM2L32 thuộc dòng CM2 Series Air Cylinder, loại tác động kép, một ty piston, cấu hình Axial Foot Style. Đường kính piston Ø32 mm, phù hợp các cơ cấu cần chuyển động tuyến tính ổn định trong máy tự động hóa.

Dòng CM2 là xi lanh tiêu chuẩn, trong khi CDM2 là cấu hình có nam châm tích hợp để dùng auto switch. SMC hiện liệt kê CM2L và CDM2L ở bore Ø20, Ø25, Ø32 và Ø40 mm, với nhiều hành trình tiêu chuẩn.

Các hành trình trong nhóm sản phẩm bạn cung cấp:

25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 mm

SMC hiện có tài liệu kỹ thuật của CM2L32/CDM2L32 với các hành trình này trong dải tiêu chuẩn.

2. Sản phẩm này là gì và dùng để làm gì?

CM2L32/CDM2L32 là xi lanh khí nén tác động kép, sử dụng khí nén để tạo chuyển động tiến và lùi của ty piston.

Cấu tạo cơ bản:

             Cổng khí A
                 ↓
      ┌─────────────────────┐
      │       Piston        │──────→ Ty piston
      │                     │
      └─────────────────────┘
                 ↑
             Cổng khí B

Cấp khí luân phiên vào hai phía piston:

A → piston tiến
B → piston lùi

Kiểu Axial Foot

L trong:

CM2L / CDM2L

là cấu hình Axial Foot Style, tức xi lanh có kiểu gá chân theo phương trục.

SMC mô tả trực tiếp CM2L32 là Axial Foot Type.

Ứng dụng

Sản phẩm phù hợp cho:

• Cơ cấu đẩy.
• Cơ cấu kéo.
• Ép nhẹ.
• Chặn phôi.
• Định vị.
• Nâng/hạ.
• Máy lắp ráp.
• Máy đóng gói.
• Máy cấp phôi.
• Dây chuyền tự động hóa.

3. Thông số kỹ thuật

SMC hiện liệt kê CM2-Z là Standard Type, Double Acting, Single Rod; còn CDM2 là cấu hình có Built-in Magnet để sử dụng auto switch.

CM2L32 và CDM2L32 khác nhau thế nào?

Đây là điểm cần lưu ý khi đặt hàng.

CM2L32

Là cấu hình CM2, xi lanh tiêu chuẩn.

CDM2L32

Là cấu hình CDM2, có built-in magnet để lắp và sử dụng auto switch.

SMC xác nhận CDM2 thuộc nhóm:

With auto switch (built-in magnet)

và liệt kê CDM2L trong các cấu hình Axial Foot.

Đường kính piston Ø32 mm

32 trong:

CM2L32

và:

CDM2L32

là:

Bore size Ø32 mm

Đây là kích thước piston, không phải chiều dài xi lanh.

Hành trình 25 mm

CM2L32-25…

Là cấu hình hành trình 25 mm.

Phù hợp với:

• Chặn.
• Đẩy ngắn.
• Định vị.
• Ép hành trình ngắn.

Hành trình 50 mm

CM2L32-50…

→ Hành trình 50 mm.

Phù hợp với cơ cấu cần chuyển động trung bình.

Hành trình 75 mm

CM2L32-75…

→ Hành trình 75 mm.

Hành trình 100 mm

CM2L32-100…

→ Hành trình 100 mm.

SMC có tài liệu CAD trực tiếp cho:

CDM2L32-100A-C7/C8.

Hành trình 125 mm

CM2L32-125…

→ Hành trình 125 mm.

Dòng CDM2 cũng có cấu hình 125 mm; ví dụ SMC hiện có CDM2L25-125AZ trong Web Catalog.

Hành trình 150 mm

CM2L32-150…

→ Hành trình 150 mm.

Hành trình 175 mm

CM2L32-175…

→ Hành trình 175 mm.

Hành trình 200 mm

CM2L32-200…

→ Hành trình 200 mm.

SMC hiện liệt kê CDM2L với các hành trình dài đến 200 mm ở các bore phù hợp.

Air Cushion – đệm khí

Một số model trong dòng CM2/CDM2 có hậu tố:

A

chỉ cấu hình Air Cushion.

Ví dụ SMC đang liệt kê:

CDM2L25-125AZ

với A = Air Cushion, Rod End Male Thread, Without Rod Boot.

Đệm khí giúp giảm va đập piston ở cuối hành trình trong các cấu hình được thiết kế cho chức năng này.

Built-in Magnet

Với CDM2, SMC cung cấp cấu hình:

Built-in Magnet

để có thể sử dụng auto switch.

Sơ đồ:

CDM2L32
   ↓
Auto Switch
   ↓
PLC

PLC có thể nhận tín hiệu khi piston đạt vị trí yêu cầu.

Auto Switch

Auto switch được sử dụng để:

• Xác nhận piston đã tiến.
• Xác nhận piston đã lùi.
• Liên động với chu trình máy.
• Phát hiện lỗi chuyển động.

Điều này đặc biệt hữu ích với:

máy tự động hóa có trình tự nhiều bước.

Port và ren

SMC hiện thể hiện cấu hình tiêu chuẩn của CM2L/CDM2L với Rc port ở bore Ø20–Ø40 trong các cấu hình tương ứng.

Vì vậy khi thay thế cần kiểm tra:

port size + thread type

trước khi đặt hàng.

Rod End

Dòng CM2/CDM2 có các tùy chọn đầu ty piston.

Ví dụ SMC liệt kê cấu hình:

Rod End Male Thread

ở các model như CDM2L25-125AZ.

Ngoài ra có các cấu hình:

Female Rod End

tùy part number.

CM2L32/CDM2L32 có phải xi lanh inox không?

Không nên mặc định.

Dòng CM2/CDM2 tiêu chuẩn không phải toàn bộ đều bằng thép không gỉ.

SMC có riêng các tùy chọn:

• XB12 – External stainless steel cylinder
• XC6 – Made of stainless steel
• XC7 – một số chi tiết bằng stainless steel
• XC68 – stainless steel + hard chrome plated piston rod

được cung cấp dưới dạng Made to Order cho các series áp dụng.

Vì vậy tiêu đề website nên viết an toàn hơn:

Xi lanh khí nén SMC CM2L32/CDM2L32 chính hãng – Axial Foot, Ø32 mm

và chỉ thêm “thép không gỉ/inox” khi mã đầy đủ thực sự có option stainless steel.

Trọng lượng

Trọng lượng tăng theo:

• Bore.
• Stroke.
• Mounting bracket.

Ví dụ SMC công bố với CM2L32-100SZ, trọng lượng cơ bản khoảng 0,63 kg, và mounting bracket khoảng 0,16 kg ở cấu hình được minh họa.

Do đó khi thiết kế robot hoặc trục chuyển động, nên dùng trọng lượng của đúng full model.

Kích thước tổng thể

Kích thước tăng theo hành trình.

Ví dụ đối với CDM2L32 ở cấu hình air cushion, chiều dài tổng thể được tính theo:

ZZ + Stroke

theo bản vẽ SMC.

Vì vậy khi thay xi lanh trong máy hiện hữu cần kiểm tra cả:

• Chiều dài thân.
• Vị trí chân.
• Chiều dài ty.
• Khoảng hở cuối hành trình.

4. Lợi ích khi đưa vào vận hành

Thiết kế Axial Foot

Dễ cố định xi lanh trong các kết cấu máy cần kiểu gá chân theo trục.

Tác động kép

Điều khiển chủ động cả hai chiều:

Tiến / Lùi

Bore Ø32 mm

Tạo lực tương đối lớn trong nhóm xi lanh compact/tiêu chuẩn có cùng kích thước.

Nhiều hành trình

Từ 25 đến 200 mm trong nhóm model này.

Có tùy chọn air cushion

Giúp giảm va đập cuối hành trình ở các cấu hình được trang bị đệm khí.

Có thể tích hợp cảm biến

CDM2 có built-in magnet, cho phép sử dụng auto switch.

Phù hợp máy tự động hóa

Có thể dễ dàng kết hợp với:

• Van điện từ SMC.
• Van điều tốc.
• Cảm biến.
• PLC.

Có nhiều tùy chọn cấu hình

Có thể lựa chọn theo:

• Rod end.
• Cushion.
• Mounting.
• Auto switch.
• Made-to-order specification.

Dễ thay thế

Thiết kế CM2/CDM2 được sử dụng rộng rãi, thuận tiện cho bảo trì và thay thế đúng mã.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Sử dụng CM2L32/CDM2L32 làm actuator tuyến tính.

Nhà tích hợp tự động hóa

Kết hợp với PLC, van điện từ và cảm biến.

Máy lắp ráp

Dùng cho cơ cấu:

• Đẩy.
• Ép.
• Chặn.
• Định vị.

Máy đóng gói

Điều khiển cơ cấu đóng/mở và đẩy sản phẩm.

Máy cấp phôi

Đẩy phôi và định vị sản phẩm.

Máy kiểm tra

Đưa sản phẩm vào vị trí kiểm tra.

Đơn vị bảo trì

Thay thế xi lanh SMC CM2/CDM2 theo đúng bore và stroke.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC CM2L32/CDM2L32 dựa trên:

• Bore Ø32 mm.
• Stroke 25/50/75/100/125/150/175/200 mm.
• CM2 hoặc CDM2.
• Axial Foot.
• Air cushion.
• Rod end.
• Port.
• Auto switch.
• Yêu cầu inox/stainless steel nếu có option đặc biệt.

Đặc biệt, khách hàng cần phân biệt:

CM2L32 → cấu hình CM2 tiêu chuẩn.

CDM2L32 → cấu hình CDM2 có built-in magnet, hỗ trợ auto switch.

Với yêu cầu “thép không gỉ”, MYTEK sẽ kiểm tra đúng option stainless steel thay vì mặc định coi CM2L32 là xi lanh inox. SMC hiện có các tùy chọn stainless steel dạng Made to Order riêng.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC CDM2L32-100AZ – 5 chiếc

hoặc:

SMC CM2L32-50 – 10 chiếc

Đối với hàng thay thế, nên gửi thêm:

Ảnh tem mã cũ + ảnh chân gá + hành trình + yêu cầu cảm biến

để xác định đúng cấu hình.

8. Câu hỏi thường gặp (FAQ)

CM2L32 là gì?

CM2L32 là xi lanh khí nén CM2, tác động kép, một ty, bore Ø32 mm, kiểu gá Axial Foot.

CDM2L32 là gì?

CDM2L32 là cấu hình CDM2, bore Ø32 mm, Axial Foot, có built-in magnet để sử dụng auto switch.

CM2L32 và CDM2L32 khác nhau thế nào?

Điểm khác quan trọng là CDM2 có built-in magnet, phù hợp cho việc lắp auto switch; CM2 là cấu hình tiêu chuẩn.

CM2L32 có phải tác động kép không?

Có.

CDM2L32 có phải tác động kép không?

Có.

CM2L32 có một hay hai ty?

Cấu hình tiêu chuẩn là Single Rod – một ty piston.

Bore Ø32 mm nghĩa là gì?

Đây là đường kính piston Ø32 mm.

Các hành trình của CM2L32 là bao nhiêu?

Nhóm sản phẩm này có các hành trình:

25 / 50 / 75 / 100 / 125 / 150 / 175 / 200 mm tùy cấu hình.

CM2L32-25 là gì?

Bore Ø32 mm, hành trình 25 mm.

CM2L32-50 là gì?

Bore Ø32 mm, hành trình 50 mm.

CM2L32-75 là gì?

Bore Ø32 mm, hành trình 75 mm.

CM2L32-100 là gì?

Bore Ø32 mm, hành trình 100 mm.

CM2L32-125 là gì?

Bore Ø32 mm, hành trình 125 mm.

CM2L32-150 là gì?

Bore Ø32 mm, hành trình 150 mm.

CM2L32-175 là gì?

Bore Ø32 mm, hành trình 175 mm.

CM2L32-200 là gì?

Bore Ø32 mm, hành trình 200 mm.

CM2L là kiểu xi lanh gì?

L là Axial Foot Style. SMC xác nhận CM2L là Axial Foot Type.

CDM2L là kiểu xi lanh gì?

CDM2L là Axial Foot Style thuộc CDM2.

CDM2 có cảm biến từ không?

Có built-in magnet, cho phép sử dụng auto switch.

Auto switch dùng để làm gì?

Phát hiện vị trí piston và gửi tín hiệu về PLC.

CM2L32 có lắp auto switch được không?

Cấu hình CDM2 được thiết kế với built-in magnet để sử dụng auto switch; với CM2 cần kiểm tra đúng cấu hình part number.

CDM2L32 có phù hợp PLC không?

Có, khi kết hợp auto switch phù hợp.

CM2L32 có air cushion không?

Có các cấu hình air cushion trong dòng CM2/CDM2.

Air cushion dùng để làm gì?

Giúp giảm va đập của piston ở cuối hành trình.

Ký hiệu A trong CM2/CDM2 thường liên quan gì?

Trong cấu hình SMC như CDM2L25-125AZ, A được xác định là Air Cushion, Rod End Male Thread, Without Rod Boot.

CM2L32 có phải xi lanh inox không?

Không nên mặc định. Inox/stainless steel là các option đặc biệt được SMC cung cấp riêng ở dạng Made to Order.

Có option stainless steel cho CM2/CDM2 không?

Có. SMC hiện liệt kê XB12, XC6, XC7, XC27, XC65, XC68 cho các yêu cầu inox khác nhau.

XC6 là gì?

Made of stainless steel theo bảng Made to Order của SMC.

XC68 là gì?

Made of stainless steel with hard chrome plated piston rod.

XB12 là gì?

External stainless steel cylinder.

Có thể mua CM2L32 loại inox không?

Có thể nếu đặt đúng option stainless steel mà SMC hỗ trợ cho cấu hình tương ứng.

CM2L32 dùng môi chất gì?

Khí nén.

CM2L32 có phù hợp máy tự động hóa không?

Có.

CM2L32 dùng để làm gì?

Có thể dùng để:

• Đẩy.
• Kéo.
• Chặn.
• Ép.
• Định vị.
• Nâng/hạ.

CM2L32 có dùng cho máy đóng gói không?

Có.

CM2L32 có dùng cho máy lắp ráp không?

Có.

CM2L32 có dùng cho máy cấp phôi không?

Có.

CDM2L32 có dùng trong robot không?

Có thể sử dụng trong cơ cấu robot hoặc máy tự động có actuator khí nén phù hợp.

CM2L32 có thể kết hợp với van điện từ SY không?

Có.

Ví dụ:

PLC
 ↓
SY3120 / SY5120
 ↓
CM2L32

Có thể dùng SY7140 với CM2L32 không?

Có thể, đặc biệt khi hệ thống yêu cầu lưu lượng cao hơn và van phù hợp với actuator.

Có thể dùng SY7320 với CM2L32 không?

Có thể sử dụng trong mạch 5/2 phù hợp.

Có thể dùng SY3420 với CM2L32 không?

Có nếu yêu cầu điều khiển 3 vị trí và Exhaust Center phù hợp với hệ thống.

Có thể dùng AS1301F với CM2L32 không?

Có thể khi cỡ ống và lưu lượng phù hợp.

Có thể dùng AS2301F với CM2L32 không?

Có thể khi lưu lượng đáp ứng tốc độ cần thiết.

Có thể dùng ASP với CM2L32 không?

Có thể khi cần điều chỉnh tốc độ kết hợp pilot check.

Có thể dùng KQ2V với CM2L32 không?

Có, nếu ren và đường kính ống phù hợp.

Có thể dùng KQ2L với CM2L32 không?

Có.

Có thể dùng KSL với CM2L32 không?

Có khi đường ống nằm ở cơ cấu chuyển động và cần rotary fitting.

Có thể dùng AKH với CM2L32 không?

Có thể trong mạch cần kiểm soát dòng một chiều.

Có thể dùng AQ với CM2L32 không?

Có thể kết hợp quick exhaust khi cần cải thiện tốc độ xả.

Bore Ø32 có tạo lực lớn không?

Có. So với bore nhỏ hơn, Ø32 có diện tích piston lớn hơn nên tạo lực lý thuyết lớn hơn ở cùng áp suất.

Lực lý thuyết của Ø32 tại 0,5 MPa khoảng bao nhiêu?

Khoảng 402 N ở phía đẩy trước khi tính ma sát và tổn hao.

Đây có phải lực thực tế không?

Không. Đây chỉ là lực lý thuyết; lực thực tế thấp hơn tùy điều kiện vận hành.

CM2L32 có phù hợp tải lớn không?

Có thể dùng cho tải phù hợp với lực piston và giới hạn guide/mounting.

Có nên để tải ngang lên ty piston không?

Không nên để tải ngang lớn tác động trực tiếp lên ty; cần cơ cấu dẫn hướng phù hợp.

CM2L32 có phải compact guide cylinder không?

Không. MGP/MGPM/MGPL mới là compact guide cylinder tích hợp guide rods. CM2L32 là air cylinder tiêu chuẩn kiểu Axial Foot.

CM2L32 khác MGPM25 thế nào?

CM2L32 là air cylinder tiêu chuẩn, còn MGPM là compact guide cylinder có guide rods, chịu tải ngang tốt hơn.

CM2L32 có tích hợp guide không?

Không theo kiểu compact guide như MGP.

CM2L32 có phải rodless cylinder không?

Không. Đây là single rod cylinder.

CM2L32 có phải xi lanh ba thanh không?

Không.

CM2L32 có phải “bình khí mini” không?

Không. Đây là xi lanh khí nén.

“Bình khí mini” có phải tên kỹ thuật đúng không?

Không. Tên phù hợp là air cylinder / pneumatic cylinder.

CM2L32 có phải xi lanh thép không gỉ không?

Không phải tiêu chuẩn. Nếu cần inox phải xác định option Made to Order tương ứng.

CDM2L32 có built-in magnet không?

Có. Đây là điểm nổi bật của CDM2.

CM2L32 có thể dùng auto switch không?

Cần kiểm tra cấu hình; CDM2 được SMC thiết kế với built-in magnet cho auto switch.

Có cần auto switch không?

Không bắt buộc, nhưng rất hữu ích khi cần phản hồi vị trí về PLC.

Có thể dùng hai auto switch không?

CDM2 có thể sử dụng cấu hình auto switch theo yêu cầu; SMC hỗ trợ một hoặc hai switch tùy cấu hình.

Có thể lắp cảm biến ở đầu và cuối hành trình không?

Có, bằng hai auto switch phù hợp.

CM2L32 có nhiều loại rod end không?

Có các cấu hình rod end khác nhau, trong đó có Male Thread và Female Thread.

CM2L32 có port ren Rc không?

Có trong cấu hình tiêu chuẩn; full part number quyết định chính xác kích thước port.

Có thể dùng fitting KQ2L/KQ2V với CM2L32 không?

Có nếu cỡ ren và ống phù hợp.

Có cần dùng van điều tốc không?

Không bắt buộc, nhưng nên dùng khi cần điều chỉnh tốc độ tiến/lùi.

Có thể điều chỉnh tốc độ tiến và lùi riêng không?

Có bằng cách lắp speed controller trên từng đường khí.

Vì sao CM2L32 chạy chậm?

Có thể do:

• Áp suất thấp.
• Van lưu lượng nhỏ.
• Ống nhỏ.
• Fitting nhỏ.
• Speed controller đóng quá nhiều.
• Tải lớn.

Vì sao CM2L32 chạy giật?

Có thể do:

• Điều chỉnh tốc độ chưa phù hợp.
• Tải thay đổi.
• Áp suất không ổn định.
• Ma sát/tải ngang.

Vì sao xi lanh không đủ lực?

Có thể do:

• Bore chưa phù hợp.
• Áp suất thấp.
• Rò khí.
• Van không đủ lưu lượng.
• Tải vượt khả năng.

Có thể dùng CM2L32 để nâng vật không?

Có thể trong phạm vi lực và tải cho phép; cần tính thêm tải động và hệ số an toàn.

Có thể dùng CM2L32 để ép không?

Có thể nếu lực và hành trình đáp ứng yêu cầu.

Có thể dùng CM2L32 làm stopper không?

Có thể.

Có thể dùng CM2L32 để định vị không?

Có thể.

Có thể dùng CM2L32 để kẹp không?

Có thể khi kết hợp với cơ cấu kẹp phù hợp.

Có thể dùng CM2L32 để xoay không?

Không trực tiếp. Xi lanh tạo chuyển động tuyến tính; muốn xoay cần rotary actuator hoặc cơ cấu chuyển đổi.

CM2L32 có phù hợp hành trình ngắn không?

Có, ví dụ 25 mm.

CM2L32 có phù hợp hành trình dài không?

Có, tới 200 mm trong nhóm cấu hình được nêu.

CM2L32-25 và CM2L32-200 khác nhau chủ yếu ở đâu?

Khác hành trình, dẫn tới chiều dài tổng thể và phạm vi chuyển động khác nhau.

Có thể thay hành trình 100 bằng 125 mm không?

Không nên thay trực tiếp nếu cơ cấu máy được thiết kế cho 100 mm.

Có thể thay 200 mm bằng 150 mm không?

Chỉ khi cơ cấu không yêu cầu đủ 200 mm.

CDM2L32-100 có thực sự là mã của SMC không?

SMC có dữ liệu CAD cho CDM2L32-100A-C7/C8, xác nhận cấu hình bore Ø32 và stroke 100 mm.

CDM2L32 có cấu hình 25/50/75/100/125/150/175/200 mm không?

Dòng CM2/CDM2 hỗ trợ nhiều stroke, nhưng tổ hợp chính xác giữa bore, stroke và suffix cần kiểm tra theo catalogue/full code.

CDM2L25-125AZ là mã gì?

Đây là CM2/CDM2, bore Ø25 mm, Axial Foot, stroke 125 mm, air cushion, và có built-in magnet/auto switch trong cấu hình Web Catalog được SMC công bố.

CDM2L25-200AZ có tồn tại không?

SMC hiện liệt kê CDM2L25-200AZ-M9BL trên Web Catalog.

CM2L32 có chiều dài thay đổi theo stroke không?

Có. Chiều dài tổng thể tăng theo hành trình.

CM2L32 có thay đổi kích thước chân gá theo stroke không?

Không nhất thiết; nhiều kích thước lắp cơ bản giữ theo bore, trong khi chiều dài thân/rod thay đổi theo stroke. Cần xem bản vẽ đúng model.

Trọng lượng CM2L32-100 khoảng bao nhiêu?

SMC minh họa CM2L32-100SZ có basic weight khoảng 0,63 kg, chưa bao gồm mounting bracket khoảng 0,16 kg.

Có thể dùng CM2L32 trong môi trường có nước không?

Không nên mặc định. Nếu cần khả năng chống nước, nên chọn đúng series/option water resistant được SMC chỉ định.

Có thể dùng CM2L32 trong môi trường hóa chất không?

Cần kiểm tra vật liệu seal và option môi trường phù hợp.

Có thể dùng CM2L32 trong môi trường nhiệt độ cao không?

Chỉ trong giới hạn nhiệt độ của model; nếu cần nhiệt độ đặc biệt, phải chọn option tương ứng.

Có thể đặt CM2L32 bằng inox không?

Có thể đối với các option stainless steel mà SMC hỗ trợ cho cấu hình phù hợp.

XC6 có làm toàn bộ xi lanh bằng inox không?

SMC gọi XC6 là Made of stainless steel, nhưng cần kiểm tra đúng cấu hình và khả năng kết hợp với model cụ thể.

CM2L32 có phù hợp máy có yêu cầu vệ sinh cao không?

Nếu yêu cầu vệ sinh/kháng môi trường cao, nên xem xét đúng phiên bản stainless steel hoặc environmental-resistant thay vì dùng bản tiêu chuẩn.

Có cần lọc khí trước CM2L32 không?

Nên sử dụng khí nén sạch và hệ thống xử lý khí phù hợp.

Có nên dùng AW20/AW30/AW40 trước CM2L32 không?

Có thể tùy hệ thống; cần chọn bộ lọc điều áp có lưu lượng và cổng phù hợp.

Có thể dùng SY3120 với CM2L32 không?

Có nếu lưu lượng đáp ứng yêu cầu.

Có thể dùng SY5120 với CM2L32 không?

Có.

Có thể dùng SY7140 với CM2L32 không?

Có, nếu cần lưu lượng cao hơn và cấu hình mạch phù hợp.

Có thể dùng SY7320 với CM2L32 không?

Có.

Có thể dùng SY3420 với CM2L32 không?

Có nếu yêu cầu 3 vị trí, trung tâm xả phù hợp với hệ thống.

Có thể dùng AS1301F/AS2301F với CM2L32 không?

Có thể, nhưng cần chú ý lưu lượng để không hạn chế tốc độ xi lanh.

Có thể dùng ASP với CM2L32 không?

Có trong hệ thống cần pilot check.

Có thể dùng AQ với CM2L32 không?

Có khi cần quick exhaust.

Có thể dùng AKH với CM2L32 không?

Có trong mạch cần check valve.

Có thể dùng KQ2V với CM2L32 không?

Có khi đúng cổng ren và ống.

Có thể dùng KQ2L với CM2L32 không?

Có.

Có thể dùng KSL với CM2L32 không?

Có khi đường ống cần rotary fitting.

Có phải mọi CDM2L32 đều có sẵn cảm biến không?

Không. CDM2 có built-in magnet; auto switch là lựa chọn lắp thêm hoặc part number riêng tùy cấu hình. SMC thể hiện các model CDM2 có và không có auto switch trong Web Catalog.

Có thể mua CDM2L32 không kèm cảm biến không?

Có; có cấu hình chỉ có built-in magnet và cấu hình có auto switch.

Có thể mua auto switch riêng không?

Có, tùy model.

Khi thay xi lanh cần kiểm tra gì?

Nên kiểm tra:

CM2/CDM2 + L + bore Ø32 + stroke + cushion + rod end + port + auto switch.

Có thể chỉ đặt “CM2L32” không?

Không nên. Cần full part number để xác định stroke và cấu hình.

Có thể chỉ đặt “CDM2L32” không?

Không nên.

“AZ” trong CDM2L32-125AZ là gì?

Trong ví dụ SMC CDM2L25-125AZ, A là Air Cushion + Rod End Male Thread + Without Rod Boot, còn các ký hiệu còn lại phải đọc theo đúng cấu trúc full code.

Có cần xác định rod end khi thay thế không?

Có, vì nó ảnh hưởng trực tiếp đến cách liên kết cơ khí.

Có cần xác định port khi thay thế không?

Có.

Có cần xác định stroke khi thay thế không?

Bắt buộc.

Có cần xác định mounting style không?

Có, đặc biệt vì CM2L/CDM2L là Axial Foot.

Có thể dùng CM2L32 thay cho CDM2L32 không?

Chỉ khi hệ thống không cần tín hiệu auto switch; cần kiểm tra lại cấu hình.

Có thể dùng CDM2L32 thay CM2L32 không?

Có thể trong một số trường hợp nếu kích thước và cấu hình cơ khí giống, đồng thời không ảnh hưởng việc lắp cảm biến; vẫn cần xác nhận full code.

Có thể thay xi lanh SMC khác hãng không?

Có thể về mặt chức năng, nhưng cần kiểm tra kỹ:

• Kích thước.
• Stroke.
• Port.
• Mounting.
• Lực.
• Sensor.
• Vị trí lắp.

CM2L32 có phải hàng chính hãng SMC không?

CM2/CDM2 là dòng sản phẩm chính thức của SMC. Tình trạng chính hãng của từng sản phẩm cụ thể cần xác minh bằng full part number, tem, bao bì và nguồn cung.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
