1. Tổng quan nhanh

BANNER xác nhận OTBVN6 là NPN 10–30 VDC, OTBVP6 là PNP 10–30 VDC và OTBVR81 là relay SPDT 20–30 VAC/DC.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là nút nhấn quang điện, người vận hành chỉ cần đưa tay hoặc vật thể vào vùng cảm nhận.

Nguyên lý:

Tay/vật thể → cảm biến quang phát hiện → Output ON → PLC/relay xử lý

Không cần nhấn cơ học nên:

• Không có tiếp điểm nút nhấn bị mài mòn.
• Có thể thao tác nhanh.
• Phù hợp môi trường công nghiệp.
• Có thể lắp tại vị trí cần thao tác thường xuyên.

BANNER gọi OTB là Optical Touch Button, kiểu tác động momentary action và sử dụng cơ chế Single Point Optical.

---

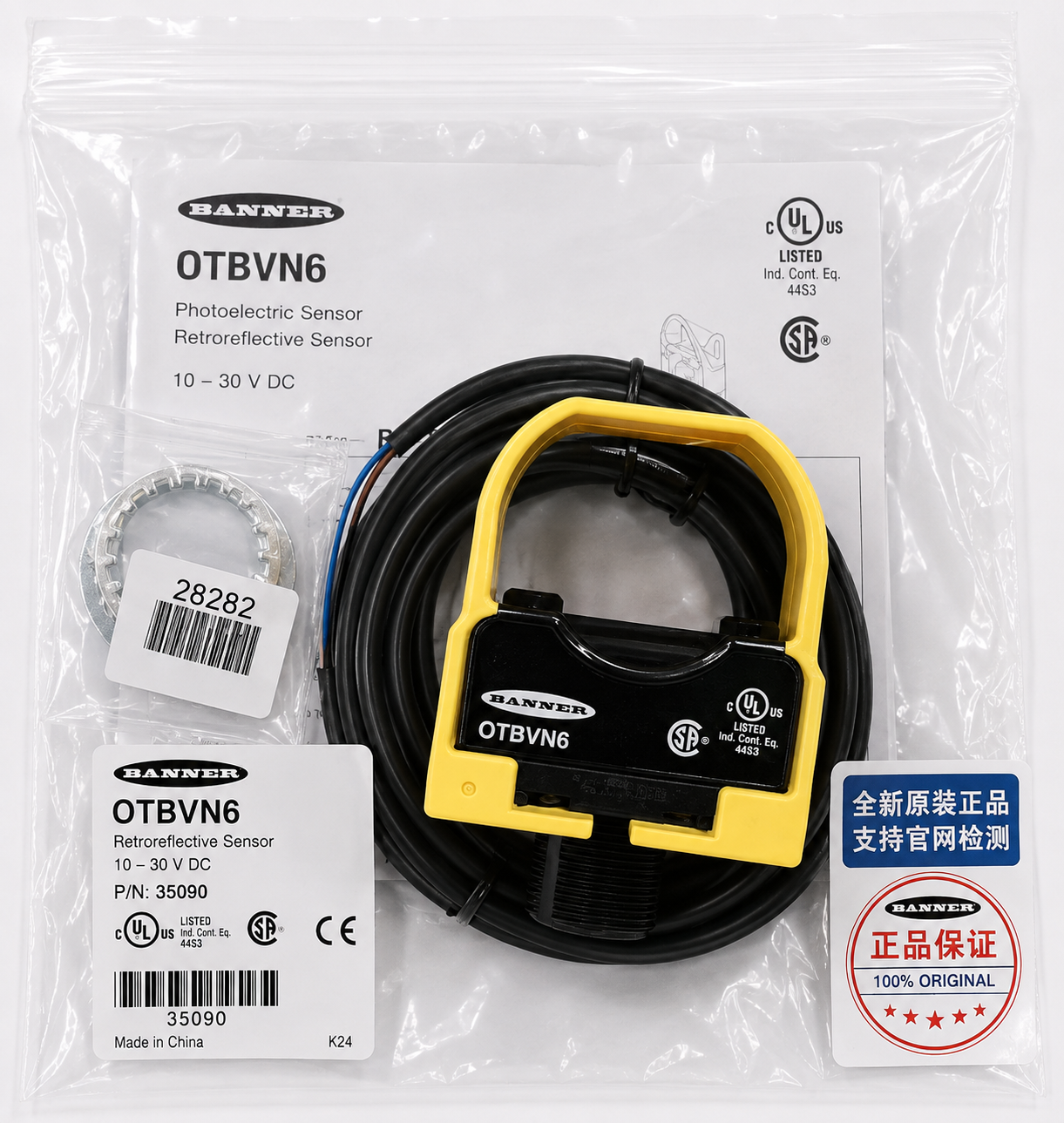

3. OTBVN6 – Output NPN

OTBVN6 là phiên bản:

• Nguồn: 10–30 VDC
• Output: Complementary NPN
• Cáp: 2 m
• Housing trên: Polysulfone
• Mặt nút: màu đen
• Kiểu tác động: Momentary
• Mounting thread: M30 × 1.5
• IP66
• NEMA 1, 3, 4, 4X, 12, 13.

Phù hợp

PLC sử dụng input tương thích NPN.

---

4. OTBVP6 – Output PNP

OTBVP6 là phiên bản PNP của OTB.

Thông số chính:

• 10–30 VDC
• Complementary PNP
• Cáp 2 m
• Mặt nút đen
• Momentary action
• IP66
• NEMA 1, 3, 4, 4X, 12, 13.

BANNER liệt kê OTBVP6 trong dòng OTB với output PNP và nguồn 10–30 VDC.

Phù hợp

PLC input PNP → OTBVP6

---

5. OTBVR81 – Output relay

OTBVR81 là phiên bản khác biệt rõ rệt vì dùng relay điện cơ SPDT.

Thông số:

• Nguồn: 20–30 VAC/DC
• Output: SPDT E/M Relay
• Cáp: 2 m
• Mặt nút đen
• Momentary action
• IP66
• NEMA 1, 3, 4, 4X, 12, 13
• Mounting thread: M30 × 1.5
• Response time tối đa khoảng 100 ms.

Ưu điểm

Relay SPDT cho phép kết nối linh hoạt hơn với:

• PLC.
• Relay trung gian.
• Contactor.
• Các mạch điều khiển AC/DC phù hợp.

---

6. Phiên bản W/Y là gì?

W/Y là phiên bản có Yellow Field Cover – mặt nút màu vàng.

Ví dụ:

OTBVN6 W/Y

→ NPN + mặt vàng.

OTBVP6 W/Y

→ PNP + mặt vàng.

OTBVR81 W/Y

→ Relay + mặt vàng.

BANNER xác nhận các phiên bản W/Y sử dụng Yellow F.C., trong khi các model không có W/Y sử dụng Black F.C.

Khi nào nên chọn màu vàng?

Màu vàng giúp vị trí thao tác dễ nhận biết hơn trên máy, đặc biệt khi có nhiều nút/thiết bị điều khiển tại cùng một khu vực.

---

7. NPN và PNP khác nhau thế nào?

OTBVN6

→ NPN

Khi kích hoạt:

Output kéo về 0 V

OTBVP6

→ PNP

Khi kích hoạt:

Output đưa lên +V

Do đó phải chọn đúng theo loại input PLC.

---

8. OTBVR81 khác OTBVN6/VP6

Chọn OTBVN6

Khi PLC yêu cầu NPN.

Chọn OTBVP6

Khi PLC yêu cầu PNP.

Chọn OTBVR81

Khi muốn sử dụng tiếp điểm relay SPDT.

---

9. Đặc điểm cơ khí

Dòng OTB sử dụng kiểu:

Base Mount – Saddle

và ren lắp:

M30 × 1.5

Kích thước một số model OTB khoảng 59,9 × 43,2 × 48,0 mm.

Thiết kế này thuận tiện để tích hợp vào mặt máy hoặc tay vịn thao tác.

---

10. Cấp bảo vệ IP66

Các model OTB được BANNER công bố:

IP66

Ngoài ra có các mức NEMA:

NEMA 1 / 3 / 4 / 4X / 12 / 13 tùy model.

Phù hợp với nhiều môi trường công nghiệp có bụi và hơi ẩm.

---

11. Ứng dụng thực tế

Điều khiển máy bằng hai tay

Có thể bố trí hai nút OTB ở hai bên máy:

OTB trái + OTB phải → PLC/Safety system

Việc thiết kế hệ thống bảo vệ người vận hành phải được thực hiện theo yêu cầu an toàn của máy; OTB thông thường không tự động trở thành thiết bị safety chỉ vì được dùng làm nút hai tay.

Máy đóng gói

Người vận hành đưa tay vào vùng cảm biến:

OTB → Output → PLC → Start/Stop chu trình

Máy lắp ráp

Dùng để kích hoạt:

• Xi lanh.
• Kẹp.
• Cơ cấu ép.
• Chu trình máy.

Băng tải

Có thể dùng làm nút điều khiển tại vị trí thao tác.

---

12. Lợi ích khi đưa vào vận hành

Không cần tiếp xúc

Giảm hao mòn so với nút nhấn cơ khí.

Thao tác nhanh

Chỉ cần đưa tay vào vùng cảm biến.

Có nhiều loại output

• NPN.
• PNP.
• Relay.

Có phiên bản màu vàng

Dễ nhận biết vị trí thao tác.

IP66

Phù hợp với môi trường công nghiệp.

Cáp 2 m

Thuận tiện đấu nối trực tiếp về tủ điều khiển.

---

13. Chọn model nhanh

PLC NPN

→ OTBVN6

PLC PNP

→ OTBVP6

Cần tiếp điểm relay

→ OTBVR81

Cần mặt màu vàng

→ thêm W/Y

Ví dụ:

OTBVN6 W/Y → NPN, mặt vàng.

OTBVP6 W/Y → PNP, mặt vàng.

OTBVR81 W/Y → Relay, mặt vàng.

---

14. Lưu ý về phiên bản có sẵn

BANNER hiện liệt kê OTBVN6, OTBVR81 và các biến thể W/Y trong catalog OTB; tình trạng có sẵn trong kho MYTECH cần được đối chiếu theo số lượng thực tế trước khi xác nhận với khách hàng.

---

15. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp BANNER Engineering chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model.
• Tư vấn NPN/PNP/Relay.
• Tư vấn phiên bản đen/vàng.
• Tư vấn đấu nối PLC.
• Đối chiếu model Banner cũ.
• Tìm model thay thế phù hợp.
• Báo giá theo số lượng.

---

16. Thông tin đặt hàng

Các model tiêu biểu

BANNER OTBVN6
→ 10–30 VDC / NPN / cáp 2 m / mặt đen.

BANNER OTBVP6
→ 10–30 VDC / PNP / cáp 2 m / mặt đen.

BANNER OTBVR81
→ 20–30 VAC/DC / SPDT Relay / cáp 2 m / mặt đen.

BANNER OTBVN6 W/Y
→ NPN / mặt vàng.

BANNER OTBVP6 W/Y
→ PNP / mặt vàng.

BANNER OTBVR81 W/Y
→ Relay / mặt vàng.

Thời gian đặt hàng: 1–2 tuần đối với hàng cần đặt; riêng các model đang có sẵn có thể giao theo tồn kho thực tế.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

17. Câu hỏi thường gặp (FAQ)

1. OTBVN6 là thiết bị gì?

Là nút nhấn quang điện không tiếp xúc BANNER OTB, tác động momentary, output NPN và nguồn 10–30 VDC.

2. OTBVP6 khác OTBVN6 thế nào?

OTBVN6 → NPN

OTBVP6 → PNP

Cả hai đều dùng 10–30 VDC và cáp 2 m.

3. OTBVR81 dùng nguồn bao nhiêu?

20–30 VAC hoặc DC.

4. OTBVR81 có output gì?

SPDT electromechanical relay.

5. OTBVN6 W/Y khác OTBVN6 gì?

Chức năng điện tương tự; điểm khác chính là mặt nút màu vàng thay vì màu đen.

6. OTB có phải nút nhấn an toàn không?

Không nên mặc định. OTB là optical touch button điều khiển thông thường; nếu dùng cho chức năng safety phải đánh giá toàn bộ hệ thống và sử dụng thiết bị được chứng nhận phù hợp.

7. OTB có chống nước không?

Có cấp bảo vệ IP66 theo thông số BANNER.

8. OTB có thể dùng với PLC Mitsubishi/Omron/Siemens không?

Có, miễn là chọn đúng NPN/PNP hoặc relay và đấu dây theo sơ đồ của model.

9. OTBVR81 có thể dùng với AC không?

Có. Nguồn của OTBVR81 là 20–30 VAC/DC.

10. OTB có thể thay nút nhấn cơ khí không?

Có thể dùng trong các ứng dụng điều khiển phù hợp, đặc biệt khi muốn thao tác không tiếp xúc; tuy nhiên cần kiểm tra lại logic output, điện áp và yêu cầu an toàn của máy trước khi thay thế.
