1. Tổng quan nhanh sản phẩm

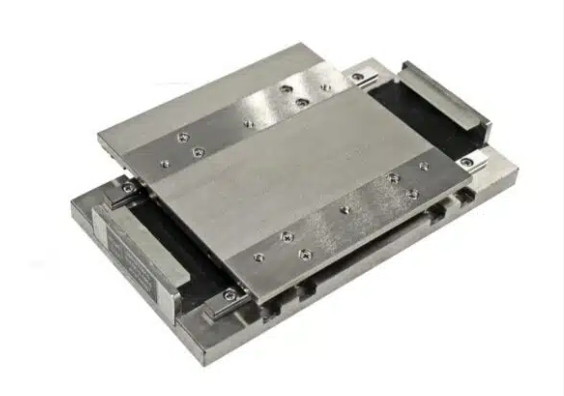

HAN’S MOTOR LMA55 là một bàn trượt tuyến tính thu nhỏ (Miniature Linear Stage) sử dụng động cơ tuyến tính dẫn động trực tiếp.

Khác với cơ cấu:

Servo Motor → Vít me → Bàn trượt

LMA55 tạo chuyển động trực tiếp:

Linear Motor → Bàn trượt

nhờ đó giảm số lượng cơ cấu truyền động trung gian và phù hợp với các ứng dụng cần chuyển động nhanh, lặp lại nhiều lần trong không gian nhỏ.

Đặc điểm nổi bật

• Direct Drive – dẫn động trực tiếp.
• Sử dụng moving-magnet flat linear motor.
• Hành trình hiệu dụng 25 mm.
• Tải tối đa 3,5 kg.
• Tốc độ tối đa 700 mm/s.
• Độ phân giải 0,1 μm.
• Độ chính xác lặp lại ±0,5 μm.
• Lực liên tục 8 N.
• Lực cực đại 32 N.
• Khối lượng stage chỉ khoảng 0,5 kg.
• Tích hợp sẵn tùy chọn grating/magnetic grating.
• Có thể lắp ghép thành XY cross stage.
• Kết cấu nhỏ gọn, dạng mở.
• Phù hợp tải nhẹ và các ứng dụng định vị chính xác cao.

---

2. Sản phẩm này là gì và dùng để làm gì?

Bàn trượt tuyến tính thu nhỏ dẫn động trực tiếp là gì?

Direct Drive Miniature Linear Stage là một module chuyển động tuyến tính nhỏ gọn, trong đó động cơ tuyến tính tạo lực trực tiếp để di chuyển bàn trượt.

Một hệ thống thông thường có thể cần:

Servo → Coupling → Ball Screw → Linear Guide → Bàn trượt

Trong khi LMA55 tích hợp thành một module:

Linear Motor + Linear Guide + Moving Stage + Feedback

Điều này giúp đơn giản hóa thiết kế cơ khí và giảm số lượng linh kiện truyền động.

HAN’S MOTOR mô tả LMA55 là stage dành cho chuyển động hành trình ngắn, tần suất cao, có khả năng tăng tốc nhanh và giảm nhu cầu bảo trì.

---

LMA55 sử dụng loại động cơ nào?

LMA55 sử dụng:

Moving Magnet Flat Linear Motor

Trong cấu trúc này, phần nam châm chuyển động cùng bàn trượt, trong khi phần tạo từ trường được bố trí cố định.

Ưu điểm của cấu trúc này là:

• Kích thước nhỏ.
• Khối lượng moving part thấp.
• Đáp ứng nhanh.
• Phù hợp với hành trình ngắn.
• Có thể tích hợp vào các thiết bị có không gian hạn chế.

---

LMA55 dùng để làm gì?

1. Micro-positioning

LMA55 đặc biệt phù hợp với những cơ cấu cần dịch chuyển một khoảng rất nhỏ nhưng phải định vị chính xác.

Ví dụ:

Di chuyển → căn chỉnh → dừng → kiểm tra → trở về vị trí.

---

2. Căn chỉnh quang học

Có thể sử dụng cho:

• Optical alignment.
• Điều chỉnh vị trí thấu kính.
• Căn chỉnh camera.
• Căn chỉnh cảm biến.
• Optical inspection.

Đây là nhóm ứng dụng phù hợp với đặc tính hành trình ngắn + độ phân giải cao của LMA55.

---

3. Thiết bị điện tử

Có thể tích hợp vào:

• Máy kiểm tra linh kiện.
• Máy lắp ráp điện tử.
• Component placement.
• Vision inspection.
• Cơ cấu điều chỉnh PCB.

---

4. Thiết bị bán dẫn

LMA55 có thể được cân nhắc cho:

• Semiconductor inspection.
• Alignment.
• Micro-assembly.
• Component positioning.
• Packaging equipment.

HAN’S MOTOR hiện xếp semiconductor trong nhóm ứng dụng của các hệ thống motion stage và linear motor của hãng.

---

5. Thiết bị phòng thí nghiệm

• Laboratory automation.
• Thiết bị nghiên cứu.
• Thiết bị phân tích.
• Cơ cấu dịch chuyển mẫu.
• Thiết bị đo lường.

---

3. Thông số kỹ thuật

Thông số HAN’S MOTOR LMA55

Thông số trên được lấy theo cấu hình LMA55-25-XXX-A do HAN’S MOTOR công bố.

---

Tùy chọn feedback

LMA55 có thể tích hợp:

G01

Grating feedback – độ phân giải 0,1 μm

G05

Grating feedback – độ phân giải 0,5 μm

Nhà sản xuất cũng cho biết có các tùy chọn 0,1 μm / 0,5 μm / 1 μm cho hệ thống grating hoặc magnetic grating tùy cấu hình.

Feedback đóng vai trò quan trọng trong hệ thống positioning:

Vị trí đặt → Encoder đo vị trí thực tế → Controller tính sai lệch → Motor hiệu chỉnh.

Nhờ vậy hệ thống có thể duy trì độ chính xác và repeatability cao hơn so với điều khiển không có feedback.

---

4. Lợi ích khi đưa vào vận hành

1. Kích thước nhỏ gọn

LMA55 được thiết kế cho những hệ thống có không gian lắp đặt hạn chế.

Khối lượng stage chỉ khoảng:

0,5 kg

giúp giảm tải cho cơ cấu máy và thuận lợi khi tích hợp vào các thiết bị compact.

---

2. Hành trình ngắn, tốc độ cao

LMA55 có:

25 mm hành trình

nhưng tốc độ tối đa lên tới:

700 mm/s

Đây là cấu hình phù hợp với các tác vụ:

Di chuyển ngắn → dừng → thao tác → quay về → lặp lại

với tần suất cao.

---

3. Độ phân giải 0,1 μm

Độ phân giải:

0,1 μm = 100 nm

cho phép LMA55 đáp ứng những yêu cầu micro-positioning và fine adjustment.

Đặc biệt hữu ích trong:

• Optical alignment.
• Inspection.
• Micro-assembly.
• Semiconductor.
• Electronic component positioning.

---

4. Độ chính xác lặp lại ±0,5 μm

Repeat accuracy công bố:

±0,5 μm

giúp stage phù hợp với những ứng dụng phải thực hiện cùng một chuyển động nhiều lần với vị trí lặp lại cao.

---

5. Direct Drive – giảm cơ cấu truyền động

LMA55 không cần ball screw để biến chuyển động quay thành chuyển động thẳng.

Nhờ đó giảm:

• Backlash.
• Độ rơ.
• Hao mòn vít me.
• Ma sát từ cơ cấu truyền động.
• Nhu cầu bảo trì.

HAN’S MOTOR cũng mô tả direct-drive stage có khả năng đạt độ chính xác và khả năng đáp ứng cao, đồng thời giảm số lượng bộ phận cơ khí.

---

6. Khả năng tăng tốc nhanh

Thiết kế direct drive giúp stage phản hồi nhanh với lệnh điều khiển.

Đây là ưu điểm quan trọng đối với các ứng dụng:

• Pick & Place.
• Inspection.
• Alignment.
• Micro-assembly.
• Component placement.

---

7. Có thể ghép thành hệ thống XY

LMA55 có thể được lắp ghép thành XY cross stage.

Ví dụ:

LMA55 X-axis + LMA55 Y-axis

→ tạo thành hệ thống định vị XY nhỏ gọn.

Nhà sản xuất xác nhận khả năng lắp ghép các stage LMA55 thành XY cross stage.

---

8. Giảm độ phức tạp của hệ thống

Thay vì thiết kế riêng:

Motor + vít me + ray + bàn trượt + feedback

nhà chế tạo máy có thể sử dụng một module stage tích hợp.

Điều này giúp:

• Rút ngắn thời gian thiết kế.
• Giảm số lượng linh kiện.
• Đơn giản hóa lắp ráp.
• Dễ tiêu chuẩn hóa máy.
• Dễ bảo trì và thay thế.

---

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

LMA55 phù hợp với:

• Nhà máy điện tử.
• Nhà máy semiconductor.
• Nhà máy quang học.
• Nhà máy sản xuất cảm biến.
• Nhà máy thiết bị chính xác.
• Nhà máy sản xuất thiết bị tự động.

HAN’S MOTOR hiện ứng dụng các hệ thống motion stage trong semiconductor, laser, precision machine tools, medical, PCB và 3C electronics.

---

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

• Machine Builder.
• System Integrator.
• Đơn vị chế tạo máy inspection.
• Đơn vị chế tạo máy semiconductor.
• Đơn vị chế tạo máy quang học.
• Đơn vị chế tạo máy điện tử.
• Đơn vị chế tạo micro-assembly.
• Đơn vị chế tạo thiết bị phòng thí nghiệm.

---

Kỹ sư

• Kỹ sư tự động hóa.
• Kỹ sư motion control.
• Kỹ sư cơ điện.
• Kỹ sư thiết kế máy.
• Kỹ sư semiconductor.
• Kỹ sư thiết kế thiết bị quang học.
• Kỹ sư thiết kế hệ thống positioning.

Đặc biệt phù hợp khi cần:

Hành trình ngắn + tốc độ cao + kích thước nhỏ + độ phân giải cao + repeatability tốt.

---

6. Chính sách & cam kết

Khi lựa chọn Bàn trượt tuyến tính thu nhỏ dẫn động trực tiếp HAN’S MOTOR LMA55 tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình theo yêu cầu thực tế của máy.

MYTECH cam kết

• Cung cấp đúng model theo đơn đặt hàng.
• Kiểm tra thông số kỹ thuật trước khi đặt.
• Tư vấn lựa chọn hành trình.
• Tư vấn tải trọng.
• Tư vấn tốc độ và gia tốc.
• Tư vấn lựa chọn feedback.
• Hỗ trợ lựa chọn driver/controller.
• Tư vấn ghép cấu hình XY.
• Kiểm tra khả năng tương thích với hệ thống.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Hỗ trợ chứng từ theo yêu cầu.

MYTECH định hướng cung cấp thiết bị tự động hóa và giải pháp kỹ thuật cho nhà máy sản xuất, đơn vị tích hợp hệ thống và kỹ sư điện – tự động hóa.

Tư vấn lựa chọn

Để chọn đúng LMA55, nên cung cấp:

Tải trọng + hành trình + tốc độ + gia tốc + độ chính xác + repeatability + chu kỳ hoạt động + không gian lắp đặt.

Nếu chưa biết chọn cấu hình nào, khách hàng có thể gửi bản vẽ cơ cấu hoặc yêu cầu chuyển động, MYTECH sẽ hỗ trợ xác định cấu hình phù hợp.

---

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua HAN’S MOTOR LMA55 Direct Drive Miniature Linear Stage có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo thông tin đặt hàng MYTECH.

Phía HAN’S MOTOR công bố thời gian giao hàng tham khảo 10 ngày đối với đơn hàng nhỏ và 20 ngày đối với đơn hàng số lượng lớn.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn
• Thời gian làm việc: 8:00–17:00, Thứ Hai–Thứ Bảy.

Khi yêu cầu báo giá nên cung cấp

1. Model LMA55 nếu đã xác định.
2. Tải trọng.
3. Hành trình.
4. Tốc độ tối đa.
5. Gia tốc.
6. Độ chính xác.
7. Repeatability.
8. Chu kỳ hoạt động.
9. Driver/controller.
10. Encoder/feedback.
11. Không gian lắp đặt.
12. Số lượng cần mua.

Chưa biết chọn model nào? Chỉ cần gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + gia tốc, MYTECH có thể hỗ trợ lựa chọn.

---

8. Câu hỏi thường gặp (FAQ)

1. LMA55 là gì?

LMA55 là Direct Drive Miniature Linear Stage của HAN’S MOTOR, sử dụng moving-magnet flat linear motor để tạo chuyển động tuyến tính trực tiếp.

2. LMA55 có hành trình bao nhiêu?

Model LMA55-25-XXX-A có hành trình hiệu dụng 25 mm.

3. LMA55 chịu tải tối đa bao nhiêu?

Tải tối đa được công bố là 3,5 kg.

4. Tốc độ tối đa của LMA55 là bao nhiêu?

Tốc độ tối đa công bố là 700 mm/s. Tuy nhiên tốc độ thực tế phụ thuộc tải và điều kiện vận hành.

5. Độ phân giải của LMA55 là bao nhiêu?

LMA55 có độ phân giải công bố 0,1 μm.

6. Độ chính xác lặp lại là bao nhiêu?

Repeat accuracy của stage đạt ±0,5 μm.

7. LMA55 có sử dụng vít me không?

Không. LMA55 sử dụng moving-magnet flat linear motor và truyền động trực tiếp.

8. LMA55 có encoder/feedback không?

Có. Sản phẩm hỗ trợ grating hoặc magnetic grating với các lựa chọn độ phân giải 0,1 μm, 0,5 μm và 1 μm tùy cấu hình.

9. LMA55 có thể ghép thành XY không?

Có. Nhà sản xuất cho phép lắp ghép các stage thành XY cross stage.

10. LMA55 phù hợp với ứng dụng nào?

Sản phẩm đặc biệt phù hợp với micro-alignment, optical/electronic automation, laboratory research và embedded motion control, cũng như các hệ thống positioning hành trình ngắn.

11. LMA55 có phù hợp tải nặng không?

Không nên dùng cho tải nặng. Tải tối đa của cấu hình LMA55-25 là 3,5 kg; sản phẩm được định hướng cho light-load, high-precision applications.

12. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. HAN’S MOTOR công bố thời gian giao hàng khoảng 10 ngày cho đơn nhỏ và 20 ngày cho đơn số lượng lớn.
