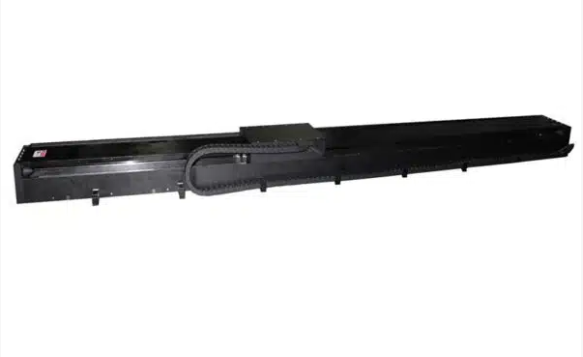

Bàn trượt tuyến tính hành trình dài

1. Tổng quan nhanh sản phẩm

Long Stroke Linear Motion Stage là bàn trượt tuyến tính được thiết kế đặc biệt cho những ứng dụng mà hành trình chuyển động lớn là yêu cầu quan trọng.

Khác với các miniature linear stage chỉ có hành trình vài chục mm, dòng long-stroke có thể được cấu hình với hành trình từ vài trăm mm đến hơn 4.000 mm, tùy model và cấu hình motor.

Đặc điểm nổi bật

• Hành trình dài, có thể trên 4 m tùy cấu hình.
• Sử dụng linear motor direct drive.
• Không cần vít me hoặc dây đai làm cơ cấu truyền động chính.
• Có thể lựa chọn grating encoder hoặc magnetic grating.
• Tốc độ cao.
• Gia tốc cao.
• Độ chính xác và repeatability tốt.
• Có thể cấu hình single-axis hoặc multi-axis.
• Có thể sử dụng nhiều mover trên cùng một trục ở một số cấu hình.
• Có nhiều lựa chọn driver như ACS, ELMO, Servotronix.

2. Sản phẩm này là gì và dùng để làm gì?

Long Stroke Linear Motion Stage là gì?

Đây là một bàn trượt chuyển động tuyến tính hành trình dài, trong đó bàn trượt di chuyển dọc theo một trục nhờ linear motor.

Cấu trúc cơ bản:

Linear Motor → Moving Table → Linear Guide → Encoder

Bộ điều khiển gửi lệnh:

Vị trí → tốc độ → gia tốc → giảm tốc

Sau đó encoder đo vị trí thực tế và gửi phản hồi về bộ điều khiển để hiệu chỉnh.

HAN’S MOTOR mô tả linear motion stage là thiết bị cơ điện cho phép chuyển động chính xác và có kiểm soát dọc theo một trục thẳng, phục vụ các ứng dụng cần positioning và repeatable motion.

Vì sao cần Long Stroke?

Trong nhiều máy tự động hóa, hành trình vài trăm mm là chưa đủ.

Ví dụ:

• Máy có chiều dài 2 m.
• Máy inspection nhiều vị trí.
• Máy xử lý laser trên vùng làm việc lớn.
• Dây chuyền sản xuất liên tục.
• Hệ thống vận chuyển sản phẩm giữa nhiều công đoạn.

Thay vì sử dụng nhiều module ngắn nối tiếp nhau, long-stroke linear stage cho phép tạo một trục chuyển động dài trên cùng một hệ thống.

Direct Drive hoạt động như thế nào?

Cơ cấu truyền thống:

Servo Motor → Coupling → Ball Screw → Bàn trượt

Trong khi linear motor:

Linear Motor → Bàn trượt

Motor tạo lực trực tiếp lên bộ phận chuyển động.

Nhờ đó giảm các thành phần truyền động trung gian như:

• Ball screw.
• Coupling.
• Belt.
• Pulley.
• Gear.

HAN’S MOTOR cho biết linear motor stage có ưu điểm không backlash, chuyển động mượt, tốc độ cao, độ chính xác cao và ít bảo trì.

Sản phẩm dùng để làm gì?

1. Máy semiconductor

Có thể sử dụng cho:

• Wafer handling.
• Wafer inspection.
• Die positioning.
• Semiconductor packaging.
• Component handling.

Semiconductor production equipment là một trong những nhóm ứng dụng được HAN’S MOTOR công bố cho linear motion stage.

2. Máy laser

Long Stroke Linear Stage phù hợp để di chuyển:

• Đầu laser.
• Phôi.
• Camera.
• Sensor.

Ứng dụng:

• Laser cutting.
• Laser marking.
• Laser engraving.
• Laser drilling.

Đây đều là những ứng dụng được HAN’S MOTOR liệt kê cho linear motion stage.

3. Máy CNC

Có thể sử dụng làm:

• Trục X.
• Trục Y.
• Trục Z.
• Bàn positioning.
• Gantry axis.

Đặc biệt phù hợp với máy có vùng gia công lớn nhưng vẫn yêu cầu tốc độ và độ chính xác cao.

HAN’S MOTOR cũng liệt kê CNC machines trong nhóm ứng dụng của linear motion stage.

4. Máy inspection

Long Stroke Stage có thể di chuyển camera hoặc đầu đo qua nhiều vị trí:

Position 1 → Inspection → Position 2 → Inspection → Position 3

Phù hợp với:

• Vision inspection.
• Dimensional inspection.
• Optical inspection.
• Metrology.

5. Dây chuyền tự động hóa

Có thể sử dụng làm trục:

Material Handling → Positioning → Assembly → Inspection

Ví dụ:

• Cấp phôi.
• Di chuyển sản phẩm.
• Pick & Place.
• Dispensing.
• Assembly.
• Sorting.

3. Thông số kỹ thuật

Do Long Stroke Linear Motion Stage của HAN’S MOTOR có nhiều model và nhiều cấu hình motor khác nhau, không nên gán một bộ thông số duy nhất cho tất cả sản phẩm.

HAN’S MOTOR yêu cầu khách hàng xác định các thông số như effective stroke, maximum speed, maximum acceleration, load, repeatability, straightness và kiểu bảo vệ để lựa chọn cấu hình phù hợp.

Thông số lựa chọn

Một số cấu hình tham khảo của HAN’S MOTOR

Ví dụ dòng LM210 Moving Magnet Linear Motor Stage có thể cấu hình hành trình từ 100–1.200 mm trong bảng lựa chọn sản phẩm, trong khi đặc tính dòng này cho phép hành trình dài nhất tới 2.500 mm và hỗ trợ nhiều loại feedback như grating, magnetic grating hoặc time grating.

Một dòng Iron Core Linear Motor Stage LM135 khác được HAN’S MOTOR công bố có khả năng đạt hành trình trên 4 m, với nhiều lựa chọn motor FL21, FL31, FL41 và FJ21.

Vì vậy khi báo giá cần xác định:

Stroke + Speed + Acceleration + Load + Repeatability + Straightness + Protection

Đây là 7 thông số quan trọng nhất để MYTECH xác định đúng cấu hình.

4. Lợi ích khi đưa vào vận hành

1. Hành trình rất dài

Ưu điểm nổi bật nhất của sản phẩm là khả năng đáp ứng long-stroke motion.

Một số dòng HAN’S MOTOR có thể đạt hành trình trên 4 m.

Điều này giúp giảm nhu cầu:

Module 1 + Module 2 + Module 3

thành:

Một long-stroke linear stage

trong nhiều thiết kế máy.

2. Không có backlash của cơ cấu vít me

Linear motor truyền động trực tiếp nên không có backlash từ:

• Ball screw.
• Gear.
• Belt.
• Coupling.

Đây là lợi thế quan trọng khi stage phải di chuyển qua một hành trình dài nhưng vẫn yêu cầu positioning chính xác.

3. Tốc độ cao

Linear motor phù hợp với những máy cần:

Di chuyển nhanh → dừng chính xác → xử lý → di chuyển tiếp.

HAN’S MOTOR mô tả linear motor stage có high acceleration, high moving speed và high response speed.

4. Chuyển động mượt

Do mover và stator không cần tiếp xúc cơ khí để tạo chuyển động, hệ thống có thể giảm:

• Ma sát truyền động.
• Hao mòn.
• Rung động do cơ cấu truyền động.
• Nhu cầu bảo trì.

HAN’S MOTOR nêu các đặc tính smooth movement, no wear, little maintenance và long service life cho dòng linear motor stage.

5. Có thể sử dụng nhiều mover

Một số cấu hình của HAN’S MOTOR hỗ trợ multiple independent movers trên cùng một trục.

Ví dụ:

──────────── LONG STROKE AXIS ────────────

      [Mover A]       [Mover B]       [Mover C]
          ↓               ↓               ↓
       Product 1       Product 2       Product 3

Điều này rất hữu ích cho:

• Dây chuyền sản xuất.
• Pick & Place.
• Inspection.
• Assembly.
• Material handling.

6. Dễ mở rộng thành hệ thống nhiều trục

Long Stroke Stage có thể kết hợp với:

X + Y

hoặc:

X + Y + Z

hoặc:

Gantry system

HAN’S MOTOR cũng công bố khả năng lắp ghép linear stage thành XY cross stage, mechanical arm và gantry stage.

7. Tuổi thọ cao

Do giảm các cơ cấu truyền động cơ khí, linear motor stage có thể giảm hao mòn và nhu cầu bảo trì.

HAN’S MOTOR nhấn mạnh:

• High efficiency.
• Long service life.
• Durability.
• Reliability.

trong các đặc tính của linear motion stage.

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

Phù hợp với:

• Nhà máy semiconductor.
• Nhà máy điện tử.
• Nhà máy PCB.
• Nhà máy laser.
• Nhà máy CNC.
• Nhà máy cơ khí chính xác.
• Nhà máy đóng gói.
• Nhà máy in.
• Nhà máy thiết bị y tế.

HAN’S MOTOR xác định các lĩnh vực như semiconductor, electronics, laser, CNC, medical, packaging và printing trong nhóm ứng dụng của linear motion stage.

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

• Machine Builder.
• System Integrator.
• Đơn vị chế tạo máy CNC.
• Đơn vị chế tạo máy laser.
• Đơn vị chế tạo máy inspection.
• Đơn vị chế tạo máy semiconductor.
• Đơn vị chế tạo dây chuyền tự động.
• Đơn vị chế tạo máy dispensing.

Kỹ sư

• Kỹ sư tự động hóa.
• Kỹ sư motion control.
• Kỹ sư cơ điện.
• Kỹ sư thiết kế máy.
• Kỹ sư CNC.
• Kỹ sư semiconductor.
• Kỹ sư laser.
• Kỹ sư robotics.

Đặc biệt phù hợp khi cần:

Hành trình dài + tốc độ cao + độ chính xác cao + direct drive + khả năng mở rộng nhiều trục.

6. Chính sách & cam kết

Khi lựa chọn HAN’S MOTOR Long Stroke Linear Motion Stage tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế của máy.

MYTECH cam kết

• Cung cấp đúng model theo đơn đặt hàng.
• Kiểm tra thông số kỹ thuật trước khi đặt.
• Tư vấn hành trình.
• Tư vấn tải trọng.
• Tư vấn tốc độ.
• Tư vấn gia tốc.
• Tư vấn repeatability.
• Tư vấn độ thẳng.
• Tư vấn encoder/feedback.
• Tư vấn driver/controller.
• Tư vấn semi-protected hoặc fully sealed.
• Tư vấn cấu hình nhiều trục.
• Kiểm tra khả năng tương thích với hệ thống.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Hỗ trợ chứng từ theo yêu cầu.

HAN’S MOTOR công bố 12 tháng bảo hành cho dịch vụ kỹ thuật và sau bán hàng đối với dòng Linear Motion Stage; một số dòng cụ thể cũng công bố thời hạn bảo hành 12 tháng.

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua HAN’S MOTOR Long Stroke Linear Motion Stage có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo chính sách đặt hàng của MYTECH.

HAN’S MOTOR công bố thời gian giao hàng tham khảo của các dòng linear stage tùy cấu hình và số lượng; một số dòng công bố khoảng 5–7 ngày cho đơn mẫu và 20 ngày cho đơn số lượng lớn, trong khi dòng Linear Motion Stage chung công bố 10 ngày cho đơn nhỏ và 20 ngày cho đơn số lượng lớn.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

1. Effective stroke – hành trình hiệu dụng.
2. Maximum speed – tốc độ tối đa.
3. Maximum acceleration – gia tốc tối đa.
4. Load – tải trọng.
5. Repeatability – độ chính xác lặp lại.
6. Straightness – độ thẳng.
7. Protection – semi-protected hoặc fully sealed.
8. Kích thước bàn gá.
9. Kiểu lắp đặt.
10. Số lượng cần mua.

Chưa biết chọn model nào? Gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + gia tốc, MYTECH có thể hỗ trợ xác định cấu hình phù hợp.

8. Câu hỏi thường gặp (FAQ)

1. Long Stroke Linear Motion Stage là gì?

Đây là bàn trượt tuyến tính được thiết kế cho các ứng dụng cần hành trình chuyển động dài, sử dụng linear motor để tạo chuyển động trực tiếp.

2. Hành trình tối đa bao nhiêu?

Tùy model. HAN’S MOTOR công bố một số dòng linear motor stage có thể đạt hành trình trên 4 m.

3. Có sử dụng ball screw không?

Đối với cấu hình linear motor stage, motor tạo lực trực tiếp nên không sử dụng ball screw làm cơ cấu truyền động chính. HAN’S MOTOR mô tả linear motor stage là hệ thống direct drive, không có backlash của cơ cấu truyền động trung gian.

4. Có thể sử dụng nhiều mover trên một trục không?

Có, tùy cấu hình. Một số dòng HAN’S MOTOR hỗ trợ nhiều mover độc lập trên cùng một axis.

5. Có thể ghép thành hệ thống XY/XYZ không?

Có. Các linear stage của HAN’S MOTOR có thể được cấu hình thành XY cross stage, gantry hoặc hệ thống nhiều trục.

6. Có thể sử dụng encoder nào?

Tùy cấu hình, HAN’S MOTOR cung cấp:

• Grating positioning.
• Magnetic grating positioning.
• Time grating positioning.

7. Long Stroke Stage có phù hợp CNC không?

Có. CNC machines nằm trong nhóm ứng dụng được HAN’S MOTOR công bố cho linear motion stage.

8. Có phù hợp máy laser không?

Có. Có thể ứng dụng cho laser cutting, marking, engraving và drilling.

9. Có phù hợp semiconductor không?

Có. Semiconductor production equipment là một trong những nhóm ứng dụng chính.

10. Có thể lựa chọn driver không?

Có. Một số cấu hình hỗ trợ driver ACS, ELMO và Servotronix.

11. Nên chọn long-stroke linear stage theo những thông số nào?

Nên xác định ít nhất:

Hành trình → tốc độ → gia tốc → tải → repeatability → straightness → kiểu bảo vệ.

Đây cũng là các thông số HAN’S MOTOR yêu cầu khi tư vấn cấu hình.

12. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. Thời gian thực tế phụ thuộc model, cấu hình và số lượng đặt hàng.
