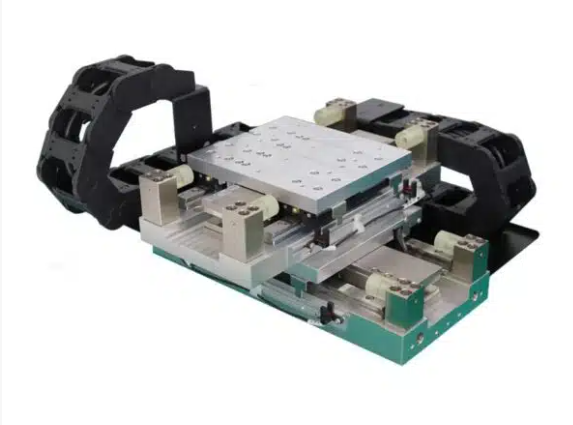

Bàn trượt tuyến tính dẫn động trực tiếp - Ảnh 2

Bàn trượt tuyến tính dẫn động trực tiếp

11.500.000₫

Danh mục: Khác

Mô tả
Đánh giá (0)

1. Tổng quan nhanh sản phẩm

Direct Drive Linear Motion Stage là bàn trượt tuyến tính trong đó linear motor tạo lực trực tiếp lên cơ cấu chuyển động, không cần sử dụng các cơ cấu truyền động trung gian như dây đai hoặc vít me.

Đặc điểm nổi bật

Direct Drive Linear Motor.
Chuyển động tốc độ cao.
Độ chính xác cao.
Chuyển động mượt.
Giảm ma sát và hao mòn cơ khí.
Hành trình lên tới 2.500 mm.
Tốc độ tối đa 2.000 mm/s.
Tải tối đa 90 kg.
Lực liên tục 120 N.
Lực cực đại 900 N.
Độ phân giải 0,5 μm.
Repeat accuracy ±1 μm.
Phù hợp với các hệ thống tự động hóa tốc độ cao.

HAN’S MOTOR định hướng sản phẩm cho các ứng dụng như semiconductor, laser, điện tử, packaging, printing, textile, SMT, dispensing, soldering và thiết bị đo.

2. Sản phẩm này là gì và dùng để làm gì?

Direct Drive Linear Motion Stage là gì?

Đây là một bàn trượt định vị tuyến tính sử dụng động cơ tuyến tính để tạo chuyển động trực tiếp.

Cơ cấu truyền thống:

Servo Motor → Coupling → Ball Screw → Linear Guide → Bàn trượt

Trong khi Direct Drive Linear Stage:

Linear Motor → Bàn trượt

Điều này loại bỏ nhiều thành phần truyền động cơ khí trung gian.

Cấu trúc cơ bản

Linear Motor + Linear Guide + Moving Stage + Feedback + Motion Controller

Bộ điều khiển gửi lệnh vị trí → linear motor tạo lực → bàn trượt di chuyển → encoder phản hồi vị trí → controller hiệu chỉnh.

Vì sao Direct Drive quan trọng?

Trong cơ cấu vít me, motor quay phải được chuyển thành chuyển động tịnh tiến thông qua vít me.

Điều này có thể tạo ra:

Backlash.
Sai số truyền động.
Ma sát.
Hao mòn.
Giới hạn tốc độ.

Direct-drive linear motor tác động lực trực tiếp lên bàn trượt nên có thể đạt đáp ứng nhanh, độ chính xác cao và độ cứng động tốt. HAN’S MOTOR cũng nhấn mạnh đây là những ưu điểm của công nghệ direct drive.

Sản phẩm dùng để làm gì?

1. Máy semiconductor

Có thể sử dụng trong:

Wafer handling.
Semiconductor inspection.
Die positioning.
Packaging equipment.
Precision positioning.

HAN’S MOTOR liệt kê semiconductor machinery trong các ứng dụng của sản phẩm.

2. Máy laser

Phù hợp để di chuyển:

Đầu laser.
Phôi.
Camera.
Sensor.

Ứng dụng:

Laser cutting.
Laser engraving.
Laser marking.
Laser processing.

HAN’S MOTOR xác định laser cutting machine, laser engraving machine là các ứng dụng của Direct Drive Linear Motion Stage.

3. Máy dispensing

Bàn trượt có thể di chuyển đầu dispensing theo quỹ đạo được lập trình.

Ví dụ:

Move → Dispense → Move → Dispense

Phù hợp với:

Bơm keo.
Phủ keo.
Dispensing chính xác.
SMT assembly.

4. Máy hàn

Có thể sử dụng để điều khiển vị trí đầu hàn trong:

Soldering.
Electronic assembly.
Precision welding.

HAN’S MOTOR liệt kê solder machine trong nhóm ứng dụng.

5. Máy SMT

Linear stage có thể được tích hợp vào:

SMT equipment.
PCB assembly.
Electronic component handling.
Inspection.

Đặc biệt phù hợp với các máy cần tốc độ cao + positioning chính xác.

6. Máy in và máy đóng gói

Có thể sử dụng trong:

Printing machinery.
Packaging machinery.
Paper machinery.
Textile machinery.

Các ứng dụng này được HAN’S MOTOR liệt kê trực tiếp cho dòng Direct Drive Linear Motion Stage.

3. Thông số kỹ thuật

Thông số	Giá trị
Thương hiệu	HAN’S MOTOR
Loại	Direct Drive Linear Motion Stage
Continuous Force	120 N
Peak Force	900 N
Tải tối đa	90 kg
Hành trình hiệu dụng	100–2.500 mm
Độ phân giải	0,5 μm
Tốc độ tối đa	2.000 mm/s
Repeat accuracy	±1 μm
Khối lượng tham khảo	4,5 kg
Nhiệt độ làm việc	0–40°C
Độ ẩm	20–80% RH

Các thông số trên được HAN’S MOTOR công bố cho dòng Linear Motion Stage.

Các lựa chọn hành trình

Dòng stage có nhiều cấu hình hành trình từ:

100 / 200 / 300 / 400 / 500 / 600 / 700 / 800 / 900 / 1.000 / 1.100 / 1.200 mm

và nhà sản xuất công bố effective stroke tới 2.500 mm. Chiều dài tổng thể stage thay đổi theo hành trình.

Lưu ý về tốc độ 2.000 mm/s

2.000 mm/s là tốc độ tối đa công bố, không có nghĩa mọi tải đều có thể đạt tốc độ này.

HAN’S MOTOR lưu ý rằng tốc độ thực tế phụ thuộc vào tải trọng và cần được kỹ sư xác nhận theo từng ứng dụng.

Do đó khi lựa chọn stage cần tính đồng thời:

Tải → hành trình → tốc độ → gia tốc → lực → cycle time

4. Lợi ích khi đưa vào vận hành

1. Tốc độ rất cao

Tốc độ tối đa:

2.000 mm/s = 2 m/s

giúp giảm đáng kể thời gian di chuyển giữa các vị trí.

Đặc biệt phù hợp với máy có cycle time ngắn.

2. Độ chính xác cao

Độ phân giải:

0,5 μm

và repeat accuracy:

±1 μm

cho phép thực hiện các thao tác positioning chính xác.

3. Direct Drive

Không cần ball screw hoặc belt làm cơ cấu truyền động chính.

Nhờ đó giảm:

Backlash.
Ma sát truyền động.
Hao mòn.
Sai số cơ khí.
Nhu cầu bảo trì.

HAN’S MOTOR cho biết direct-drive stage có khả năng chính xác hơn, đáp ứng nhanh hơn và có độ cứng động cao.

4. Tải trọng tới 90 kg

Tải tối đa công bố:

90 kg

cho phép sử dụng trong nhiều hệ thống có bàn gá hoặc đầu công tác tương đối nặng.

Tuy nhiên, tải thực tế phải được đánh giá cùng:

Vị trí trọng tâm.
Gia tốc.
Hành trình.
Moment.
Hướng lắp đặt.

5. Hành trình dài

Với effective stroke tới:

2.500 mm

sản phẩm phù hợp cả các máy có vùng làm việc lớn.

Đây là lợi thế đáng kể so với các miniature linear stage chỉ có hành trình vài chục mm.

6. Chuyển động mượt

Direct drive giúp tạo chuyển động trực tiếp và giảm các nguồn ma sát cơ khí không cần thiết.

Điều này phù hợp với:

Laser.
Vision.
Dispensing.
Inspection.
Semiconductor.
SMT.

7. Độ tin cậy cao

HAN’S MOTOR nhấn mạnh các đặc tính:

High performance.
High accuracy.
Reliability.
High efficiency.
Long usage lifetime.

cho dòng linear motion stage.

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

Phù hợp với:

Nhà máy semiconductor.
Nhà máy điện tử.
Nhà máy PCB.
Nhà máy SMT.
Nhà máy laser.
Nhà máy đóng gói.
Nhà máy in.
Nhà máy dệt.
Nhà máy thiết bị y tế.

HAN’S MOTOR liệt kê nhiều ứng dụng từ semiconductor, laser, electronics, packaging, printing đến medical equipment.

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

Machine Builder.
System Integrator.
Đơn vị chế tạo máy laser.
Đơn vị chế tạo máy dispensing.
Đơn vị chế tạo máy SMT.
Đơn vị chế tạo máy semiconductor.
Đơn vị chế tạo máy đóng gói.
Đơn vị chế tạo máy inspection.

Kỹ sư

Kỹ sư tự động hóa.
Kỹ sư motion control.
Kỹ sư cơ điện.
Kỹ sư thiết kế máy.
Kỹ sư semiconductor.
Kỹ sư laser.
Kỹ sư SMT.
Kỹ sư precision automation.

Đặc biệt phù hợp khi cần:

Tốc độ cao + hành trình dài + tải lớn + độ chính xác cao + direct drive.

6. Chính sách & cam kết

Khi lựa chọn Direct Drive Linear Motion Stage HAN’S MOTOR tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế.

MYTECH cam kết

Cung cấp đúng model theo đơn đặt hàng.
Kiểm tra thông số kỹ thuật trước khi đặt.
Tư vấn hành trình.
Tư vấn tải trọng.
Tư vấn tốc độ và gia tốc.
Tư vấn linear motor.
Tư vấn encoder/feedback.
Tư vấn driver/controller.
Kiểm tra khả năng tương thích với hệ thống.
Hỗ trợ kỹ thuật trước và sau bán hàng.
Hỗ trợ chứng từ theo yêu cầu.

HAN’S MOTOR công bố bảo hành 12 tháng cho các bộ phận sản phẩm đối với cấu hình này.

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua HAN’S MOTOR Direct Drive Linear Motion Stage có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo chính sách đặt hàng của MYTECH.

Theo HAN’S MOTOR, thời gian giao hàng tham khảo của dòng này là:

10 ngày: đơn hàng nhỏ.
20 ngày: đơn hàng số lượng lớn.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

Hành trình cần thiết.
Tải trọng.
Tốc độ tối đa.
Gia tốc.
Độ chính xác.
Repeatability.
Cycle time.
Vị trí lắp đặt.
Kích thước bàn gá.
Trọng tâm tải.
Encoder/feedback.
Driver/controller.
Số lượng cần mua.

Chưa biết chọn model nào? Gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + độ chính xác, MYTECH có thể hỗ trợ lựa chọn cấu hình phù hợp.

8. Câu hỏi thường gặp (FAQ)

1. Direct Drive Linear Motion Stage là gì?

Là bàn trượt tuyến tính sử dụng linear motor tạo lực trực tiếp lên bàn trượt, thay vì truyền động thông qua ball screw hoặc belt.

2. Tốc độ tối đa bao nhiêu?

Tối đa 2.000 mm/s, tương đương 2 m/s. Tốc độ thực tế phụ thuộc tải và điều kiện vận hành.

3. Hành trình tối đa bao nhiêu?

Effective stroke công bố tới 2.500 mm.

4. Tải trọng tối đa bao nhiêu?

Tải tối đa công bố:

90 kg.

5. Độ phân giải bao nhiêu?

Độ phân giải công bố:

0,5 μm.

6. Repeatability bao nhiêu?

Repeat accuracy:

±1 μm.

7. Có sử dụng ball screw không?

Cấu hình Direct Drive Linear Motion Stage sử dụng linear motor direct drive, không sử dụng ball screw làm cơ cấu truyền động chính.

8. Có phù hợp máy laser không?

Có. Sản phẩm được ứng dụng cho laser cutting và laser engraving cùng nhiều thiết bị xử lý laser khác.

9. Có phù hợp máy semiconductor không?

Có. Semiconductor machinery là một trong các ứng dụng được HAN’S MOTOR công bố.

10. Có phù hợp máy SMT không?

Có. SMT equipment nằm trong danh sách ứng dụng của sản phẩm.

11. Có phù hợp máy dispensing không?

Có. Glue dispenser là một trong những ứng dụng được nhà sản xuất nêu trực tiếp.

12. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần; thời gian thực tế phụ thuộc cấu hình và số lượng. HAN’S MOTOR công bố tham khảo 10 ngày cho đơn nhỏ và 20 ngày cho đơn số lượng lớn.
