Bàn trượt dẫn hướng tuyến tính

12.000.000₫

Danh mục: Khác

Mô tả
Đánh giá (0)

1. Tổng quan nhanh sản phẩm

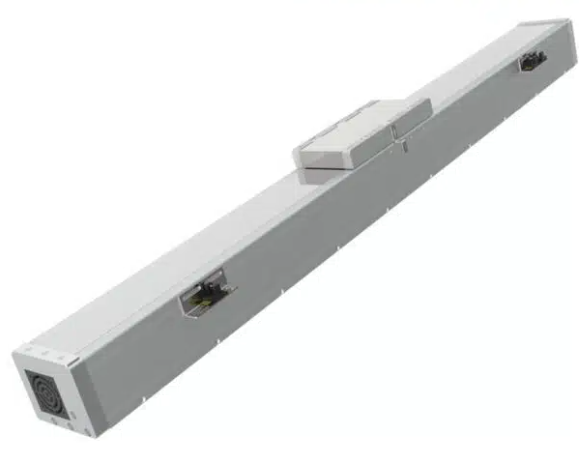

Linear Guide Motion Stage là bàn trượt tuyến tính sử dụng linear guide để dẫn hướng chuyển động của bàn trượt và kết hợp với cơ cấu truyền động phù hợp để tạo chuyển động chính xác theo một trục.

Sản phẩm trong hình có thiết kế dạng module tuyến tính kín, với:

Thân stage bằng kim loại.
Bàn trượt phía trên.
Ray dẫn hướng tuyến tính.
Cơ cấu truyền động tích hợp.
Hệ thống cáp và kết nối được bố trí gọn trong thân.

Đặc điểm nổi bật

Kết cấu compact, chắc chắn.
Tích hợp ray dẫn hướng và cơ cấu truyền động.
Bàn trượt có nhiều lỗ gá.
Phù hợp tích hợp trực tiếp vào máy.
Có thể sử dụng làm trục X/Y/Z.
Hỗ trợ các hệ thống positioning tự động.
Có thể cấu hình theo hành trình và yêu cầu tải.
Phù hợp với máy tự động hóa, CNC, inspection và thiết bị chính xác.

HAN’S MOTOR hiện phân loại Linear Guide Motion Stage trong nhóm Motion Stage cùng với các dòng Linear Motor Stage, Ball Screw Linear Module, High Load Linear Motion Stage và Precision Linear Motion Stage.

2. Sản phẩm này là gì và dùng để làm gì?

Linear Guide Motion Stage là gì?

Linear Guide Motion Stage là một cụm chuyển động tuyến tính hoàn chỉnh, trong đó linear guide đảm nhiệm việc dẫn hướng và chịu tải cho bàn trượt.

Cấu trúc cơ bản:

Linear Guide + Drive Mechanism + Moving Table + Feedback + Controller

Khi hoạt động, cơ cấu truyền động tạo lực kéo/đẩy bàn trượt, trong khi ray dẫn hướng đảm bảo bàn trượt di chuyển đúng quỹ đạo.

Tùy cấu hình, HAN’S MOTOR có thể sử dụng linear motor, ball screw hoặc các cơ cấu truyền động khác trong hệ thống motion stage. Hãng phân loại riêng các dòng Linear Motor Stage và Ball Screw Linear Module trong danh mục sản phẩm.

Cấu tạo chính

1. Linear Guide – Ray dẫn hướng

Đây là bộ phận đảm bảo:

Độ ổn định chuyển động.
Khả năng chịu tải.
Độ cứng của bàn trượt.
Độ chính xác của quỹ đạo.

Đây cũng là điểm khác biệt quan trọng giữa một linear guide stage và một cơ cấu truyền động đơn thuần.

2. Moving Table – Bàn trượt

Phần bàn phía trên được thiết kế để gá:

Fixture.
Camera.
Sensor.
Đầu đo.
Đầu laser.
Đầu dispensing.
Sản phẩm.
Cơ cấu gắp.

Các lỗ ren trên mặt bàn giúp kỹ sư dễ dàng thiết kế đồ gá và tích hợp stage vào máy.

3. Drive Mechanism – Cơ cấu truyền động

Tùy model, hệ thống có thể sử dụng:

Linear motor.
Ball screw.
Các cấu hình direct drive.

Với các cấu hình linear motor, lực được tạo trực tiếp lên bàn trượt, giúp hệ thống đạt tốc độ và khả năng đáp ứng cao. HAN’S MOTOR mô tả direct-drive stage có ưu điểm về độ chính xác, responsiveness và dynamic stiffness.

4. Feedback

Đối với các ứng dụng positioning chính xác, stage có thể tích hợp hệ thống feedback để xác định vị trí thực tế.

Tùy cấu hình có thể sử dụng:

Magnetic encoder.
Grating.
Magnetic grating.
Time-grating encoder.

HAN’S MOTOR hiện cung cấp nhiều loại encoder và feedback cho hệ thống motion stage.

3. Thông số kỹ thuật

Lưu ý: HAN’S MOTOR có nhiều cấu hình Linear Guide Motion Stage khác nhau. Trang danh mục của hãng không nên được dùng để gán một bộ thông số duy nhất cho tất cả model. Thông số thực tế cần xác định theo model cụ thể.

Thông số	Giá trị
Thương hiệu	HAN’S MOTOR
Tên sản phẩm	Linear Guide Motion Stage
Loại	Linear Guide Motion Stage
Cơ cấu dẫn hướng	Linear Guide
Cơ cấu truyền động	Tùy model
Hành trình	Theo model
Tải trọng	Theo model
Tốc độ tối đa	Theo model
Gia tốc	Theo model
Độ chính xác	Theo model
Repeatability	Theo model
Feedback	Theo cấu hình
Kiểu lắp đặt	Theo thiết kế máy
Số trục	1 trục hoặc kết hợp nhiều trục

Các thông số cần xác định khi lựa chọn

Để chọn đúng Linear Guide Motion Stage, nên xác định:

1. Stroke → 2. Load → 3. Speed → 4. Acceleration → 5. Accuracy → 6. Repeatability → 7. Cycle Time

Đây là các yếu tố quyết định trực tiếp đến việc lựa chọn motor, guide, encoder và kích thước stage.

4. Lợi ích khi đưa vào vận hành

1. Kết cấu tích hợp

Linear Guide Motion Stage tích hợp nhiều bộ phận trong cùng một module:

Guide + Drive + Moving Table + Housing

Giúp giảm thời gian thiết kế cơ khí và thuận tiện khi lắp đặt vào máy.

Thay vì phải thiết kế riêng:

Ray → bàn gá → motor → cơ cấu truyền động → cảm biến

có thể sử dụng một module tuyến tính hoàn chỉnh.

2. Độ cứng cơ khí tốt

Linear guide giúp bàn trượt chịu tải và duy trì độ ổn định khi di chuyển.

Đặc biệt hữu ích khi trên bàn trượt có:

Fixture.
Camera.
Đầu đo.
Đầu gia công.
Sản phẩm có khối lượng lớn.

3. Chuyển động ổn định

Cơ cấu dẫn hướng chính xác giúp hạn chế:

Lắc bàn.
Sai lệch quỹ đạo.
Độ rơ.
Chuyển động không ổn định.

Điều này rất quan trọng với các máy inspection, dispensing và assembly.

4. Dễ tích hợp vào hệ thống tự động hóa

Stage có thể được sử dụng làm:

X-axis

hoặc ghép:

hoặc:

XYZ

để tạo hệ thống chuyển động nhiều trục.

HAN’S MOTOR cung cấp nhiều dòng stage đơn trục, nhiều trục, gantry và linear motor stage phục vụ các hệ thống tự động hóa khác nhau.

5. Tiết kiệm không gian

Thiết kế dạng module giúp giảm số lượng linh kiện bố trí bên ngoài.

Đây là lợi thế khi thiết kế:

Máy compact.
Máy inspection.
Máy điện tử.
Máy semiconductor.
Thiết bị tự động hóa tốc độ cao.

6. Có thể lựa chọn nhiều công nghệ truyền động

Một ưu điểm của hệ sinh thái HAN’S MOTOR là có nhiều lựa chọn:

Linear Motor → tốc độ cao, direct drive

Ball Screw → tải cao, positioning

Linear Guide Module → tích hợp cơ khí

Do đó có thể lựa chọn cấu hình theo yêu cầu thực tế thay vì sử dụng một giải pháp duy nhất cho mọi ứng dụng.

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

Linear Guide Motion Stage phù hợp với:

Nhà máy điện tử.
Nhà máy PCB.
Nhà máy semiconductor.
Nhà máy cơ khí chính xác.
Nhà máy thiết bị y tế.
Nhà máy laser.
Nhà máy đóng gói.
Nhà máy tự động hóa.

HAN’S MOTOR liệt kê các ứng dụng của motion stage trong semiconductor manufacturing, laser processing, CNC, inspection, measurement, medical equipment và industrial automation.

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

Machine Builder.
System Integrator.
Đơn vị chế tạo máy CNC.
Đơn vị chế tạo máy inspection.
Đơn vị chế tạo máy dispensing.
Đơn vị chế tạo máy assembly.
Đơn vị chế tạo máy laser.
Đơn vị chế tạo dây chuyền tự động.

Kỹ sư

Sản phẩm phù hợp với:

Kỹ sư tự động hóa.
Kỹ sư cơ khí.
Kỹ sư cơ điện.
Kỹ sư motion control.
Kỹ sư thiết kế máy.
Kỹ sư semiconductor.
Kỹ sư precision automation.

Đặc biệt phù hợp khi cần:

Module gọn + dẫn hướng chính xác + tích hợp dễ + positioning ổn định.

6. Chính sách & cam kết

Khi lựa chọn HAN’S MOTOR Linear Guide Motion Stage tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế của máy.

MYTECH cam kết

Cung cấp đúng model theo đơn đặt hàng.
Kiểm tra thông số kỹ thuật trước khi đặt.
Tư vấn hành trình.
Tư vấn tải trọng.
Tư vấn tốc độ.
Tư vấn gia tốc.
Tư vấn loại truyền động.
Tư vấn encoder/feedback.
Tư vấn driver/controller.
Tư vấn cấu hình X/Y/Z.
Kiểm tra khả năng tương thích với hệ thống.
Hỗ trợ kỹ thuật trước và sau bán hàng.
Hỗ trợ chứng từ theo yêu cầu.

HAN’S MOTOR công bố chính sách 12 tháng cho dịch vụ kỹ thuật và sau bán hàng đối với dòng Linear Motion Stage.

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua HAN’S MOTOR Linear Guide Motion Stage có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo chính sách đặt hàng của MYTECH.

HAN’S MOTOR công bố thời gian tham khảo cho một số dòng Linear Motion Stage là 10 ngày đối với đơn hàng nhỏ và 20 ngày đối với đơn hàng số lượng lớn. Thời gian thực tế phụ thuộc model, cấu hình và số lượng.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

Stroke – hành trình.
Load – tải trọng.
Speed – tốc độ.
Acceleration – gia tốc.
Accuracy – độ chính xác.
Repeatability – độ lặp lại.
Cycle time – thời gian chu kỳ.
Kích thước bàn gá.
Kiểu lắp đặt.
Yêu cầu encoder.
Driver/controller đang sử dụng.
Số lượng cần mua.

Chưa biết chọn model nào? Chỉ cần gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + độ chính xác, MYTECH có thể hỗ trợ lựa chọn cấu hình phù hợp.

8. Câu hỏi thường gặp (FAQ)

1. Linear Guide Motion Stage là gì?

Đây là module chuyển động tuyến tính tích hợp ray dẫn hướng, bàn trượt và cơ cấu truyền động, dùng để tạo chuyển động tuyến tính ổn định và chính xác.

2. Linear Guide khác gì Linear Motor?

Linear Guide có nhiệm vụ dẫn hướng và chịu tải.

Linear Motor có nhiệm vụ tạo lực chuyển động.

Hai thành phần này thường phối hợp với nhau trong một linear motion stage.

3. Stage này có sử dụng linear motor không?

Tùy model. HAN’S MOTOR cung cấp cả Linear Motor Stage và các Ball Screw Linear Module/Stage, do đó cần xác định model cụ thể trước khi lựa chọn.

4. Có thể dùng làm trục X không?

Có. Đây là một trong những ứng dụng phổ biến nhất của linear guide motion stage.

5. Có thể ghép thành XY hoặc XYZ không?

Có. Các stage có thể được thiết kế và lắp ghép thành hệ thống nhiều trục tùy kích thước và yêu cầu của máy.

6. Có phù hợp máy CNC không?

Có. HAN’S MOTOR xác định CNC machines là một trong các ứng dụng của dòng linear motion stage.

7. Có phù hợp máy semiconductor không?

Có. Linear motion stage được sử dụng cho semiconductor manufacturing và các thiết bị positioning/inspection chính xác.

8. Có phù hợp máy laser không?

Có. Motion stage của HAN’S MOTOR được ứng dụng trong laser cutting, marking, engraving và drilling.

9. Làm thế nào để chọn đúng model?

Cần xác định tối thiểu:

Hành trình → tải trọng → tốc độ → gia tốc → độ chính xác → repeatability → cycle time.

Sau đó mới lựa chọn kích thước stage, linear guide, motor và encoder phù hợp.

10. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. Thời gian thực tế cần xác nhận theo model, cấu hình và số lượng đặt hàng.
