1. Tổng quan sản phẩm

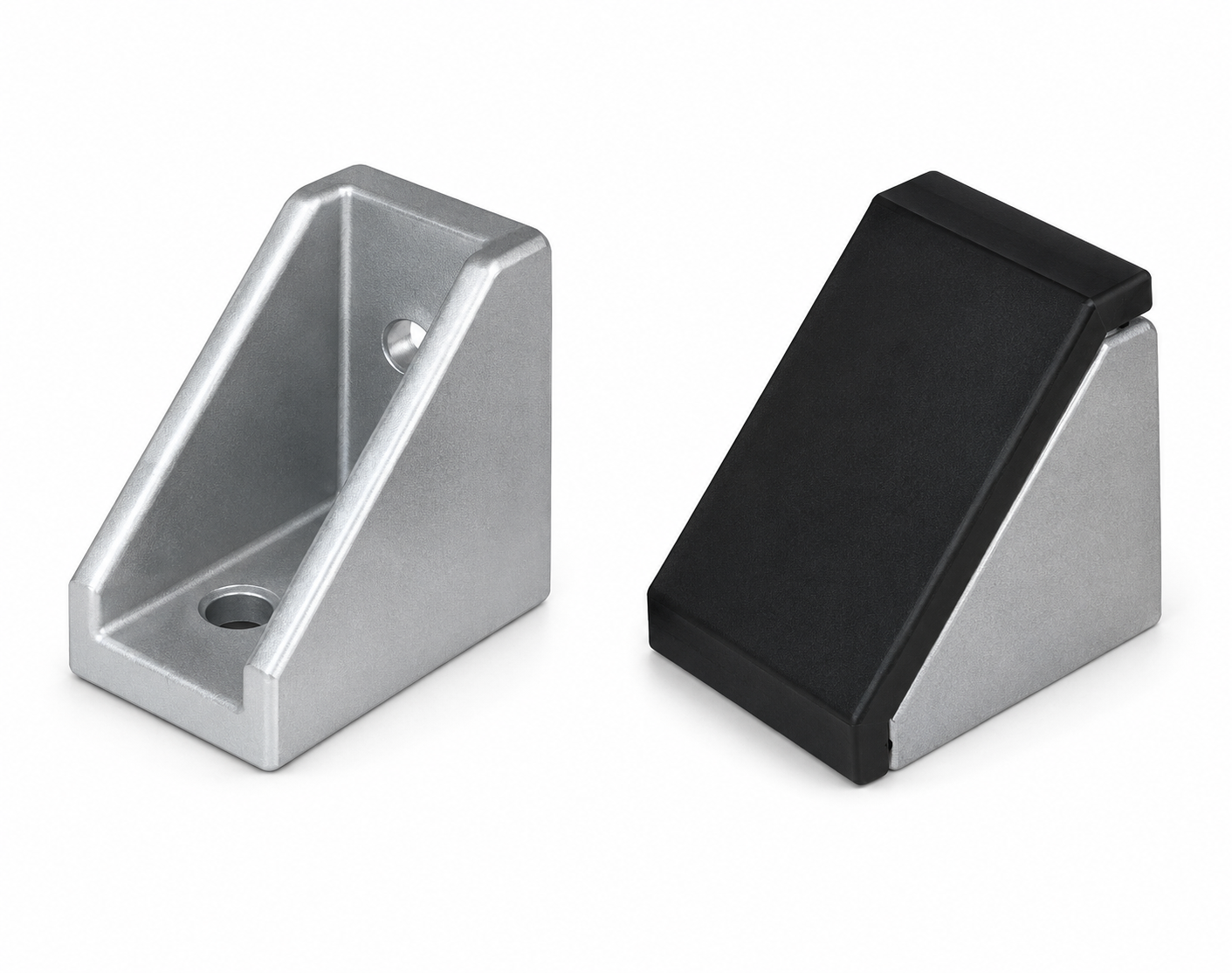

ABB11-206-2020 là bộ phận kết nối góc đúc khuôn (Die-Cast Corner Connector) chính hãng Yiheda, thuộc Tiêu chuẩn Châu Âu – Series 20, được sử dụng để liên kết các thanh nhôm định hình tạo thành khung máy, giá đỡ và kết cấu tự động hóa.

Thiết kế dạng đúc khuôn giúp tạo liên kết góc chắc chắn, gọn và phù hợp với hệ thống nhôm định hình Series 20.

Sản phẩm có thể gia công theo yêu cầu, đáp ứng các thiết kế khung máy có kích thước và vị trí lắp đặt riêng.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Genuine
• Model: ABB11-206-2020
• Loại: Bộ kết nối góc đúc khuôn
• Tiêu chuẩn: Châu Âu
• Series: 20
• Chức năng: Liên kết nhôm định hình
• Cấu hình: Gia công theo yêu cầu
• Ứng dụng: Khung máy, bàn thao tác, giá đỡ, thiết bị tự động hóa.

---

2. Bộ kết nối góc đúc khuôn là gì?

Đây là phụ kiện dùng để liên kết hai thanh nhôm định hình tại góc, thường tạo thành góc 90° trong kết cấu khung.

Cấu trúc cơ bản:

Profile A
⬇
ABB11 ─── Profile B

Kết nối góc giúp tạo thành:

• Khung máy.
• Khung bàn.
• Giá đỡ.
• Khung bảo vệ.
• Kết cấu module.

So với phương pháp hàn, sử dụng phụ kiện kết nối giúp lắp ráp nhanh, dễ tháo và dễ điều chỉnh kết cấu.

---

3. Thông số kỹ thuật

Lưu ý: Kích thước chính xác của bộ kết nối, kiểu lỗ, loại ren và profile tương thích cần được xác nhận theo drawing của ABB11-206-2020. Không nên suy ra toàn bộ thông số chỉ từ mã Series 20.

---

4. Ý nghĩa mã sản phẩm

ABB11

Dòng phụ kiện kết nối góc đúc khuôn của Yiheda.

206

Mã cấu hình của phụ kiện.

2020

Liên quan đến Series 20 / kích thước profile tương thích.

Đối với hệ nhôm định hình, việc xác định đúng kích thước profile và chuẩn rãnh rất quan trọng để đảm bảo phụ kiện lắp vừa và tạo được liên kết chắc chắn.

---

5. Ưu điểm của kết nối góc đúc khuôn

Kết cấu chắc chắn

Dạng đúc khuôn tạo thành một chi tiết liên kết có độ cứng tốt.

Lắp ráp nhanh

Có thể kết hợp với:

• Nhôm định hình.
• Bulông.
• Đai ốc rãnh.
• Tấm liên kết.

Không cần hàn

Phù hợp với các hệ thống khung nhôm cần lắp ráp module.

Dễ bảo trì

Có thể tháo từng phần của khung khi cần thay đổi hoặc sửa chữa.

Tính thẩm mỹ cao

Phụ kiện nằm gọn trong kết cấu, giúp khung máy có hình thức sạch và chuyên nghiệp.

---

6. Ứng dụng thực tế

ABB11-206-2020 có thể sử dụng để chế tạo:

Khung máy tự động hóa

Profile → ABB11 → Profile

Tạo thành các khung module cho máy.

Bàn thao tác

Kết hợp với profile Series 20 để tạo:

• Bàn lắp ráp.
• Bàn kiểm tra.
• Bàn đóng gói.
• Bàn jig.

Giá đỡ thiết bị

Có thể dùng làm kết cấu cho:

• HMI.
• Camera.
• Cảm biến.
• Tủ điện.
• Bộ điều khiển.
• Thiết bị đo.

Khung bảo vệ máy

Kết hợp với:

• Tấm polycarbonate.
• Mica.
• Lưới bảo vệ.
• Cửa máy.

để tạo khu vực bảo vệ quanh máy.

---

7. Lắp đặt cơ bản

Quy trình điển hình:

Bước 1: Cắt profile theo kích thước.

Bước 2: Đặt hai profile cần liên kết vuông góc.

Bước 3: Lắp ABB11-206-2020 vào vị trí góc.

Bước 4: Lắp bulông và đai ốc phù hợp.

Bước 5: Căn chỉnh góc và độ vuông.

Bước 6: Siết chặt liên kết.

Sau khi hoàn thành:

Profile A ┃
**　　　　┃**
**　　　　┗━━━━ Profile B**

Tạo thành kết cấu góc của khung.

---

8. Lưu ý khi thiết kế

Độ chắc chắn của khung không chỉ phụ thuộc vào bộ kết nối góc mà còn phụ thuộc:

Profile → Kết nối → Bulông → Đai ốc → Khoảng cách liên kết → Tải trọng

Với khung chịu tải lớn hoặc có rung động, cần chú ý:

• Số lượng điểm liên kết.
• Độ cứng profile.
• Kích thước khung.
• Tải tập trung.
• Tải động.
• Độ rung.
• Độ vuông của khung.

Đối với khung robot hoặc máy tốc độ cao, nên tăng độ cứng kết cấu bằng cách bổ sung thanh giằng, bản mã hoặc các điểm liên kết phù hợp nếu cần.

---

9. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất băng tải.
• Nhà sản xuất máy kiểm tra.
• Nhà tích hợp robot.
• Nhà sản xuất bàn thao tác.
• Nhà sản xuất jig/đồ gá.
• Xưởng cơ khí.
• Kỹ sư thiết kế máy.

---

10. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng model ABB11-206-2020.
• Xác nhận đúng Series 20.
• Hỗ trợ kiểm tra profile tương thích.
• Tư vấn loại bulông và đai ốc.
• Hỗ trợ lựa chọn phụ kiện liên kết.
• Hỗ trợ thiết kế khung nhôm.
• Hỗ trợ gia công theo yêu cầu.
• Hỗ trợ đối chiếu bản vẽ 2D/3D.
• Hỗ trợ tính toán kết cấu cơ bản.
• Hỗ trợ kỹ thuật lắp đặt.
• Hỗ trợ báo giá theo số lượng.

---

11. Thông tin đặt hàng

Sản phẩm

Yiheda ABB11-206-2020

• Bộ kết nối góc đúc khuôn.
• Tiêu chuẩn Châu Âu.
• Series 20.
• Dùng cho nhôm định hình.
• Gia công theo yêu cầu.
• Phù hợp khung máy tự động hóa.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Model profile sử dụng.
• Kích thước profile.
• Kiểu rãnh.
• Kiểu liên kết.
• Vị trí lắp.
• Tải trọng khung.
• Yêu cầu gia công.
• Bản vẽ 2D/3D nếu có.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy cấu hình và số lượng.

---

12. Câu hỏi thường gặp (FAQ)

1. ABB11-206-2020 là gì?

Đây là bộ kết nối góc đúc khuôn Yiheda, dùng để liên kết các thanh nhôm định hình thuộc Series 20.

2. Bộ kết nối góc dùng để làm gì?

Dùng để tạo liên kết góc giữa các thanh nhôm định hình, thường dùng trong khung máy và giá đỡ.

3. Series 20 nghĩa là gì?

Series 20 là quy cách hệ nhôm định hình mà phụ kiện được thiết kế để tương thích. Cần kiểm tra đúng chuẩn profile trước khi đặt hàng.

4. Có thể dùng cho khung máy không?

Có. Đây là một ứng dụng chính của phụ kiện kết nối góc.

5. Có thể dùng làm bàn thao tác không?

Có, khi kết hợp với profile và phụ kiện phù hợp.

6. Có cần hàn khi sử dụng không?

Không nhất thiết. Hệ thống nhôm định hình sử dụng phụ kiện và bulông/đai ốc để tạo liên kết cơ khí.

7. Có thể gia công theo yêu cầu không?

Có, theo mô tả sản phẩm có thể xử lý/gia công theo yêu cầu.

8. Làm sao xác định phụ kiện có lắp vừa profile?

Cần đối chiếu:

Series → kích thước profile → kích thước rãnh → loại đai ốc → kích thước bulông.

9. Có thể đặt số lượng lớn không?

Có. Khách hàng có thể gửi BOM khung máy để MYTECH kiểm tra đồng bộ profile và phụ kiện.

10. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy cấu hình gia công và số lượng.
