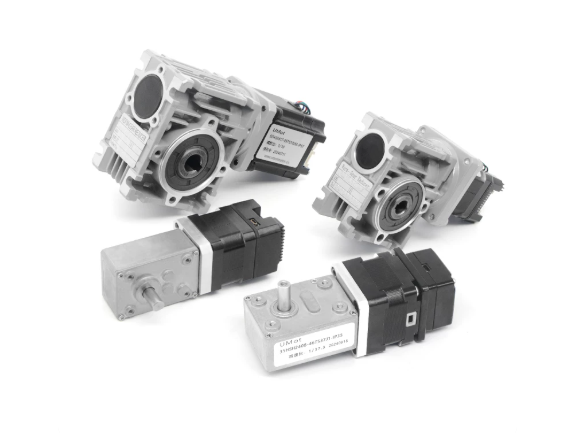

28/35/42/57 Động cơ bước có hộp số bánh răng trục vít góc vuông, điều khiển vòng kín RS485, tích hợp bộ mã hóa từ tính

Động cơ bước 28/35/42/57 có hộp số bánh răng trục vít góc vuông – Điều khiển vòng kín RS485, encoder từ tính

1. Tổng quan nhanh sản phẩm

Động cơ bước 28/35/42/57 tích hợp hộp số bánh răng trục vít, điều khiển vòng kín RS485 và encoder từ tính là giải pháp truyền động tích hợp dành cho các hệ thống tự động hóa cần mô-men cao, tốc độ thấp, định vị chính xác và giao tiếp điều khiển qua mạng RS485.

Thay vì sử dụng riêng:

Động cơ bước + driver + encoder + hộp số + dây điều khiển

sản phẩm có thể tích hợp nhiều thành phần thành một cụm truyền động duy nhất.

Các dòng integrated stepper hiện có các kích thước 28, 42, 57 mm và hỗ trợ RS485/Modbus; đồng thời có thể lựa chọn hộp số worm tùy cấu hình. Jkongmotor cũng phân loại 28/42/57/86 mm theo kích thước motor và cung cấp tùy chọn WG – Worm Gearbox.

Điểm nổi bật

• Động cơ bước 28/35/42/57 mm tùy model.
• Cấu hình vòng kín – Closed Loop.
• Encoder từ tính tích hợp.
• Driver điều khiển tích hợp tùy model.
• Giao tiếp RS485.
• Có thể hỗ trợ Modbus RTU.
• Tích hợp hoặc kết hợp hộp số bánh răng trục vít.
• Thiết kế truyền động góc vuông tùy cấu hình hộp số.
• Tăng mô-men đầu ra.
• Giảm tốc độ quay.
• Hỗ trợ điều khiển vị trí và tốc độ trên các phiên bản tương thích.
• Có thể lựa chọn phanh hoặc loại trục khác tùy model.

---

2. Sản phẩm này là gì và dùng để làm gì?

Về kỹ thuật, đây là integrated closed-loop geared stepper motor – động cơ bước giảm tốc vòng kín tích hợp.

Cấu trúc hệ thống có thể hình dung:

PLC/HMI/PC → RS485 → Driver tích hợp → Stepper Motor → Worm Gearbox → Cơ cấu máy

Trong đó:

• Stepper motor: tạo chuyển động quay theo bước.
• Encoder từ tính: phản hồi vị trí/góc quay.
• Driver: điều khiển dòng điện cho motor.
• RS485: truyền lệnh và trạng thái giữa motor với thiết bị điều khiển.
• Worm gearbox: giảm tốc và tăng mô-men đầu ra.

DINGS công bố các hệ thống integrated closed-loop stepper sử dụng encoder độ phân giải cao và giao tiếp RS485, trong đó một số phiên bản hỗ trợ Modbus-RTU.

Jkongmotor cũng công bố cấu hình tích hợp có lựa chọn Pulse, RS485 hoặc CANopen, encoder từ tính 15-bit/17-bit và tùy chọn hộp số worm.

---

Vòng kín có tác dụng gì?

Ở động cơ bước vòng hở, bộ điều khiển gửi lệnh và giả định motor đã thực hiện đúng số bước.

Với closed-loop stepper, encoder liên tục ghi nhận chuyển động thực tế.

Có thể mô tả:

Lệnh vị trí → Motor quay → Encoder đo → Driver so sánh → Hiệu chỉnh

Điều này giúp hệ thống:

• Phát hiện sai lệch vị trí.
• Hạn chế tình trạng mất bước.
• Tăng độ tin cậy khi tải thay đổi.
• Vận hành ổn định hơn trong nhiều điều kiện.

Một số motor tích hợp RS485 còn hỗ trợ các chế độ Profile Position, Profile Velocity và Homing, cho phép điều khiển vị trí, tốc độ và tìm điểm gốc trực tiếp qua giao tiếp.

---

Vai trò của encoder từ tính

Encoder từ tính là cảm biến vị trí/góc quay được tích hợp trong cụm motor.

Ví dụ, một số dòng integrated stepper sử dụng encoder từ tính 15-bit hoặc 17-bit. Jkongmotor công bố các lựa chọn encoder A1/A2 17-bit và A3/A4 15-bit tùy cấu hình.

Encoder không trực tiếp làm motor mạnh hơn. Vai trò chính là:

Đo vị trí → phản hồi → giúp bộ điều khiển kiểm soát chuyển động.

---

Vai trò của hộp số trục vít

Hộp số worm gear sử dụng:

Trục vít + bánh vít

để giảm tốc độ quay và tăng mô-men đầu ra.

Ví dụ:

Motor tốc độ cao → Worm gearbox → Đầu ra tốc độ thấp, mô-men cao

Đây là cấu hình phù hợp với các cơ cấu:

• Xoay chậm.
• Nâng hạ.
• Điều chỉnh góc.
• Bàn xoay.
• Cấp liệu.
• Cơ cấu cần lực giữ.

Tài liệu UMot phân loại rõ dòng Worm Geared Stepper Motor theo các frame 28/35/42/57/86, với nhiều tỷ số truyền và tùy chọn encoder/phanh.

---

3. Thông số kỹ thuật

Do sản phẩm có nhiều kích thước motor và tùy chọn hộp số, encoder, tỷ số truyền nên thông số cụ thể phải xác định theo model.

Hạng mục	Thông tin
Loại sản phẩm	Integrated Closed-Loop Geared Stepper Motor
Kích thước motor	28 / 35 / 42 / 57 mm
Loại motor	Hybrid Stepper
Điều khiển	Vòng kín
Encoder	Encoder từ tính
Giao tiếp	RS485
Giao thức	Modbus RTU tùy model
Driver	Tích hợp tùy cấu hình
Hộp số	Worm Gearbox
Kiểu truyền động	Có thể bố trí góc vuông
Tỷ số truyền	Tùy model
Điều khiển vị trí	Có trên các model hỗ trợ
Điều khiển tốc độ	Có trên các model hỗ trợ
Homing	Có trên các model hỗ trợ
Phanh	Tùy chọn
Trục	Trục tiêu chuẩn hoặc tùy chỉnh
Mô-men đầu ra	Phụ thuộc motor và tỷ số truyền
Tốc độ đầu ra	Phụ thuộc tỷ số truyền
Ứng dụng	Tự động hóa, bàn xoay, nâng hạ, định vị

Tham khảo motor 42 mm

Một dòng integrated stepper 42 mm của Jkongmotor có các phiên bản mô-men định mức 0,26 / 0,42 / 0,50 / 0,73 N·m, góc bước 1,8° và encoder tích hợp 1000 PPR/17-bit/15-bit tùy cấu hình; phiên bản RS485 có mã điều khiển tương ứng.

Tham khảo motor 28 mm

Dòng tích hợp 28 mm có thể sử dụng encoder từ tính và RS485/Modbus. Một cấu hình AR28 công bố nguồn 24 VDC, dòng cực đại 1,5 A và encoder từ tính 1000 line.

Tỷ số truyền worm gear

Tài liệu UMot cho thấy worm geared stepper motor có nhiều tỷ số truyền theo từng kích thước. Ví dụ:

• Size 28/35: 37,3; 62; 84; 149; 192; 252; 324; 576; 970.
• Size 42: 17; 31; 50; 100; 290; 505.
• Size 57: 15; 31,5; 50,8; 70; 176; 245,5; 545.

Các phiên bản precision có các tỷ số khác như 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60 và 80 tùy size.

Lưu ý: không được hiểu rằng tất cả các tỷ số trên đều áp dụng cho một model duy nhất.

---

4. Lợi ích khi đưa vào vận hành

Tích hợp nhiều chức năng

Thay vì bố trí riêng driver, encoder và motor, thiết bị có thể tích hợp thành một cụm.

Điều này giúp:

• Giảm không gian tủ điện.
• Giảm dây kết nối.
• Đơn giản hóa lắp đặt.
• Giảm số lượng linh kiện bên ngoài.

DINGS mô tả integrated closed-loop stepper là hệ thống kết hợp motor, encoder và electronics trong một cụm, hỗ trợ điều khiển qua RS485.

Điều khiển qua RS485

RS485 phù hợp với hệ thống có nhiều trục và khoảng cách truyền thông tương đối dài.

Một số dòng integrated stepper hỗ trợ Modbus RTU, cho phép PLC hoặc máy tính công nghiệp trao đổi dữ liệu với motor.

Hạn chế mất bước

Encoder cung cấp phản hồi vị trí thực tế, giúp hệ thống nhận biết sai lệch giữa lệnh và chuyển động.

Đây là ưu điểm quan trọng khi motor phải làm việc với tải thay đổi hoặc cần độ tin cậy cao.

Mô-men cao nhờ giảm tốc

Worm gearbox giúp giảm tốc độ đầu ra và tăng mô-men.

Đặc biệt phù hợp với:

Tốc độ thấp + tải lớn + yêu cầu giữ vị trí.

Kết cấu góc vuông

Hộp số trục vít cho phép bố trí hướng truyền động vuông góc trong các cấu hình phù hợp.

Điều này giúp:

• Tiết kiệm chiều dài máy.
• Linh hoạt vị trí lắp motor.
• Dễ bố trí trong không gian hạn chế.

Hỗ trợ nhiều kích thước

Có thể lựa chọn:

28 → 35 → 42 → 57 mm

theo yêu cầu mô-men, không gian và tải.

Phù hợp điều khiển nhiều trục

Một số hệ thống RS485 tích hợp có thể kết nối nhiều motor trên cùng bus. Ví dụ Leadshine iCS-RS hỗ trợ tối đa 31 trục và các chế độ Profile Position, Profile Velocity, Homing.

---

5. Đối tượng sử dụng phù hợp

Máy tự động hóa

Dùng cho các cơ cấu:

• Xoay.
• Định vị.
• Cấp liệu.
• Điều chỉnh.
• Nâng hạ.

Bàn xoay

Motor giảm tốc có thể điều khiển bàn xoay theo các góc xác định.

Ví dụ:

0° → 90° → 180° → 270°

Encoder giúp giám sát vị trí thực tế.

Cơ cấu nâng hạ

Worm gearbox có thể phù hợp với cơ cấu nâng hạ tốc độ thấp và cần mô-men cao.

Tuy nhiên, nếu tải có nguy cơ rơi khi mất điện, cần bổ sung phanh hoặc cơ cấu chống rơi độc lập; không nên chỉ dựa vào giả định “hộp số trục vít tự khóa”.

Máy đóng gói

Có thể sử dụng để điều khiển:

• Con lăn.
• Cơ cấu cấp phôi.
• Bộ phận định vị.
• Cơ cấu đóng/mở.

Máy CNC và máy khắc

RS485 + closed-loop giúp quản lý nhiều trục trong các hệ thống tự động hóa phù hợp.

Robot

Có thể sử dụng cho các cơ cấu xoay cần mô-men cao và kiểm soát vị trí.

Cơ cấu điều chỉnh góc

Phù hợp với:

• Camera.
• Bàn xoay.
• Cơ cấu định hướng.
• Cơ cấu điều chỉnh góc.
• Thiết bị quang học.

---

6. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các giải pháp động cơ bước, động cơ bước vòng kín, motor tích hợp RS485, hộp số và thiết bị truyền động tự động hóa.

MYTECH hỗ trợ

• Tư vấn motor 28/35/42/57 mm.
• Tư vấn mô-men tải.
• Tính toán tỷ số truyền.
• Tư vấn tốc độ đầu ra.
• Tư vấn RS485/Modbus RTU.
• Tư vấn encoder.
• Tư vấn hộp số worm.
• Tư vấn phanh.
• Tư vấn ứng dụng nâng hạ, bàn xoay và định vị.
• Tư vấn kết nối nhiều trục.

Đối với ứng dụng cần độ chính xác cao, nên cung cấp tải, tốc độ, mô-men, tỷ số truyền, độ chính xác góc và yêu cầu backlash để lựa chọn đúng cấu hình.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

Hotline/Zalo: 0968 534 039
Email: haibang0710@gmail.com
Website: mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

1. Kích thước motor: 28/35/42/57 mm.
2. Mô-men tải.
3. Tốc độ motor.
4. Tốc độ đầu ra.
5. Tỷ số truyền mong muốn.
6. Điện áp nguồn.
7. Giao tiếp RS485.
8. Giao thức Modbus RTU nếu có.
9. Encoder yêu cầu.
10. Có cần phanh không.
11. Kiểu trục đầu ra.
12. Kích thước không gian lắp đặt.
13. Yêu cầu góc quay.
14. Ứng dụng cụ thể.

Thời gian cung cấp tham khảo: 1–2 tuần, tùy model và cấu hình.

---

8. Câu hỏi thường gặp (FAQ)

1. Đây là động cơ bước hay servo?

Đây là động cơ bước vòng kín. Nó sử dụng motor bước kết hợp encoder để phản hồi vị trí, nhưng không nên mặc định gọi là servo vì cấu trúc điều khiển và đặc tính động lực học có thể khác servo AC/DC.

2. RS485 dùng để làm gì?

RS485 là giao diện truyền thông cho phép motor trao đổi lệnh và dữ liệu với PLC, HMI, máy tính công nghiệp hoặc bộ điều khiển trung tâm.

3. Có hỗ trợ Modbus RTU không?

Có ở các model được thiết kế cho Modbus. DINGS công bố RS485 với giao thức MODBUS-RTU trên dòng integrated closed-loop stepper; Leadshine iCS-RS cũng hỗ trợ Modbus RTU.

4. Encoder từ tính có tác dụng gì?

Encoder đo vị trí/góc quay thực tế của motor và cung cấp tín hiệu phản hồi cho bộ điều khiển vòng kín.

5. Hộp số worm có tác dụng gì?

Hộp số giúp giảm tốc độ và tăng mô-men đầu ra, đồng thời tạo bố trí truyền động góc vuông trong cấu hình phù hợp.

6. Motor có tự khóa không?

Có thể, nhưng không nên khẳng định tất cả cấu hình đều tự khóa. Khả năng chống back-driving phụ thuộc thiết kế worm gear, góc nâng, tỷ số truyền, ma sát và tải.

Nếu ứng dụng nâng tải yêu cầu an toàn, nên dùng phanh hoặc cơ cấu chống rơi bổ sung.

7. 28/35/42/57 là gì?

Đây là các nhóm kích thước khung motor. Jkongmotor cũng sử dụng 28, 42, 57 và các kích thước khác để phân loại frame motor.

8. Motor 42 mm có phải NEMA17 không?

Thông thường motor 42 × 42 mm thuộc nhóm NEMA17, nhưng cần kiểm tra bản vẽ thực tế của model trước khi lắp đặt.

9. Motor 57 mm có phải NEMA23 không?

Thông thường 57 × 57 mm thuộc nhóm NEMA23.

10. Có thể điều khiển vị trí bằng RS485 không?

Có trên các model hỗ trợ chức năng motion control qua RS485. Một số dòng có Profile Position và bảng lệnh vị trí tích hợp.

11. Có thể điều khiển tốc độ không?

Có ở các model hỗ trợ Profile Velocity hoặc các lệnh tốc độ tương ứng.

12. Có thể tìm điểm gốc không?

Có nếu model hỗ trợ Homing. Đây là chức năng được công bố trên dòng Leadshine iCS-RS.

13. Có thể kết nối nhiều motor qua RS485 không?

Có. Tùy hệ thống, nhiều motor có thể được kết nối trên cùng bus RS485. Một số dòng tích hợp RS485 hỗ trợ tới 31 trục.

14. Có thể dùng motor này cho bàn xoay không?

Có. Đây là một ứng dụng phù hợp nếu mô-men, tỷ số truyền và độ chính xác góc đáp ứng yêu cầu.

15. Có thể dùng cho cơ cấu nâng hạ không?

Có thể, nhưng cần tính toán tải và kiểm tra khả năng giữ tải của đúng hộp số. Với tải có nguy cơ gây mất an toàn, nên có phanh hoặc cơ cấu chống rơi độc lập.

16. Có thể dùng encoder để xác định điểm gốc không?

Encoder cung cấp thông tin vị trí/góc quay, nhưng encoder và cảm biến Home không hoàn toàn giống nhau. Nếu hệ thống yêu cầu một điểm chuẩn cơ khí tuyệt đối sau mỗi lần khởi động, thường vẫn nên thiết kế quy trình Homing phù hợp.

---
